17.5KV 고정형 실내차단기

Model:ZN63A(VS1)-17.5

Anqiang Power는 17.5KV 고정형 실내 회로 차단기 모델 ZN63(VS1)-17.5를 전문으로 하는 중국 공장입니다. 이러한 회로 차단기는 일반적으로 정격 전압이 12KV 또는 17.5KV인 실내 배전반에 설치되며 정격 주파수 50-60Hz의 3상 AC 전원에서 작동합니다. 제품 사양 및 적용 시나리오는 고객 요구 사항에 따라 맞춤 설정할 수 있습니다.

문의 보내기

제품 설명

그만큼17.5KV 고정형 실내차단기안정적인 스위칭, 보호 및 제어가 필요한 중간 전압 배전 시스템용으로 설계되었습니다. 통합 VET 작동 메커니즘과 진공 회로 차단기 설계를 채택하여 컴팩트한 크기, 안정적인 작동 성능 및 긴 서비스 수명을 제공합니다. 밀봉된 폴 구조는 유지 관리 요구 사항을 최소화하는 동시에 절연 신뢰성과 작동 안전성을 향상시킵니다.

최신 전력 시스템용으로 설계된17.5KV 고정형 실내차단기금속 피복 개폐 장치 및 XGN 고정형 실내 AC 금속 폐쇄형 개폐 장치와 호환됩니다. 이 제품은 신뢰할 수 있는 중전압 보호가 필요한 변전소, 산업 시설, 상업용 건물, 유틸리티 네트워크 및 재생 에너지 프로젝트에 널리 사용됩니다.

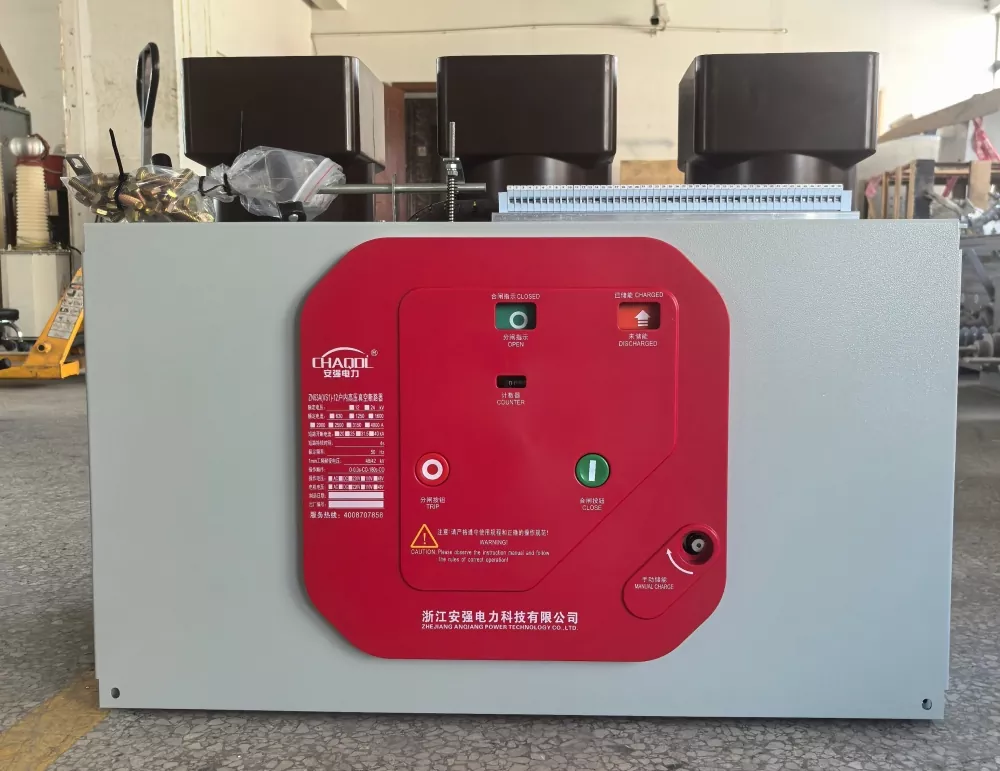

실제 제품 사진

17.5KV Fixed Type Indoor Circuit Breaker

제품특징

통합된 VET 작동 메커니즘은 안정적인 개폐 성능을 보장합니다.
완전히 밀봉된 진공 차단기 기술은 유지 관리가 필요 없는 작동과 연장된 전기 수명을 제공합니다.
컴팩트한 고정형 구조로 설치 공간을 줄이면서 전체적인 신뢰성을 향상시켰습니다.
그만큼17.5KV 고정형 실내차단기우수한 유전 절연성, 빠른 아크 소멸 및 낮은 접촉 마모를 제공합니다.
최대 10,000 작동 주기의 기계적 수명으로 빈번한 스위칭 작동을 지원합니다.
KYN 시리즈 인출형 개폐 장치 및 XGN 고정 개폐 장치와 호환됩니다.
지속적인 산업 운영 하에서 높은 신뢰성.
설치가 쉽고 수명 주기 유지 관리 비용이 낮습니다.

기술적인 매개변수

정격전압	12kV / 17.5kV
정격 주파수	50Hz
번개 충격 내전압	75kV
상용주파 내전압(1분)	42kV
정격전류	630A / 1250A
정격 단락 차단 전류	20kA / 25kA
정격 작동 순서	O-0.3s-CO-180s-CO
커패시터 뱅크 차단 전류	630A / 400A
단락 차단 작업	30회
폐관 시간	35~70ms
영업 시간	20~50ms
기계적 수명	10,000회
작동 전압	AC220V / AC110V / DC220V / DC110V
3단계 동기화	2ms 이하
주회로 저항	50μΩ 이하(630A), 45μΩ 이하(1250A)

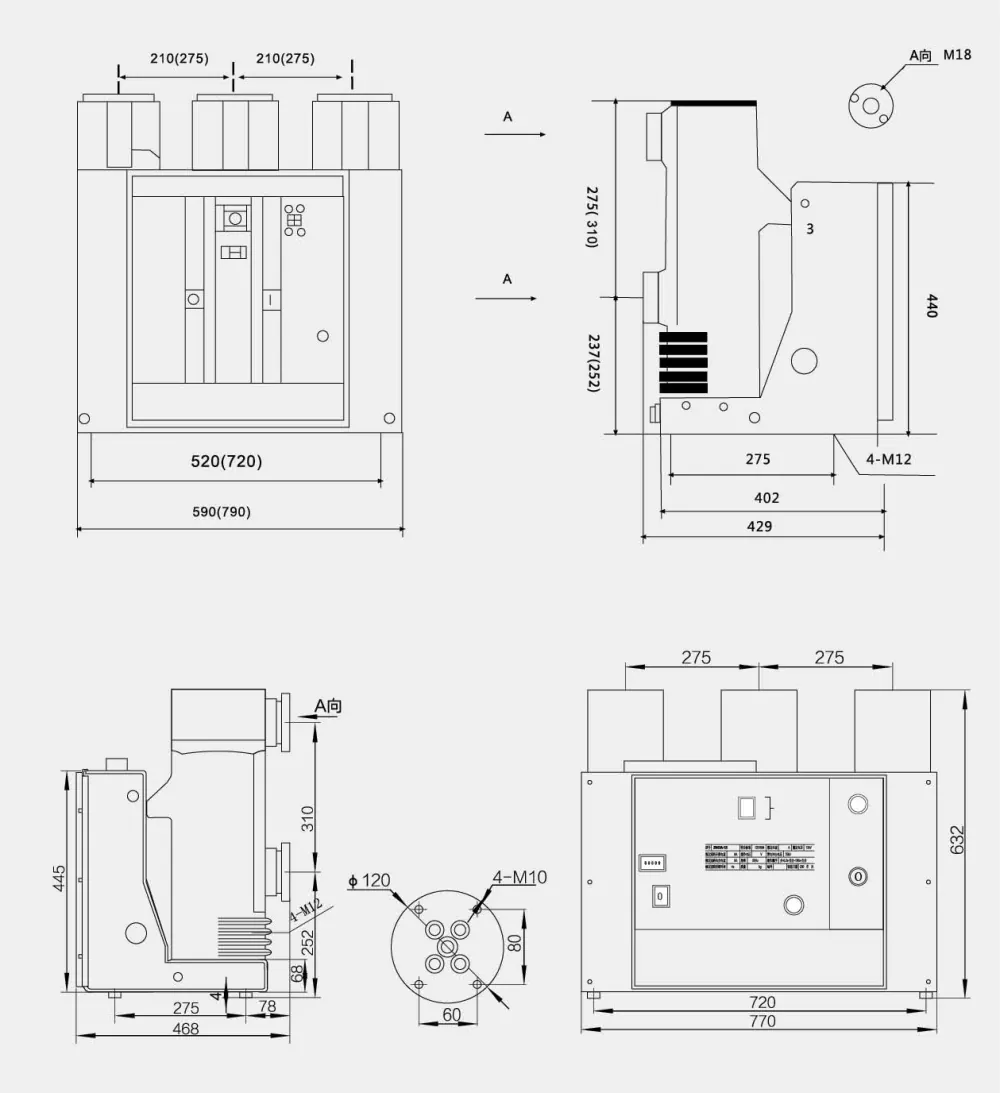

제품 치수

17.5KV Fixed Type Indoor Circuit Breaker Dimensions

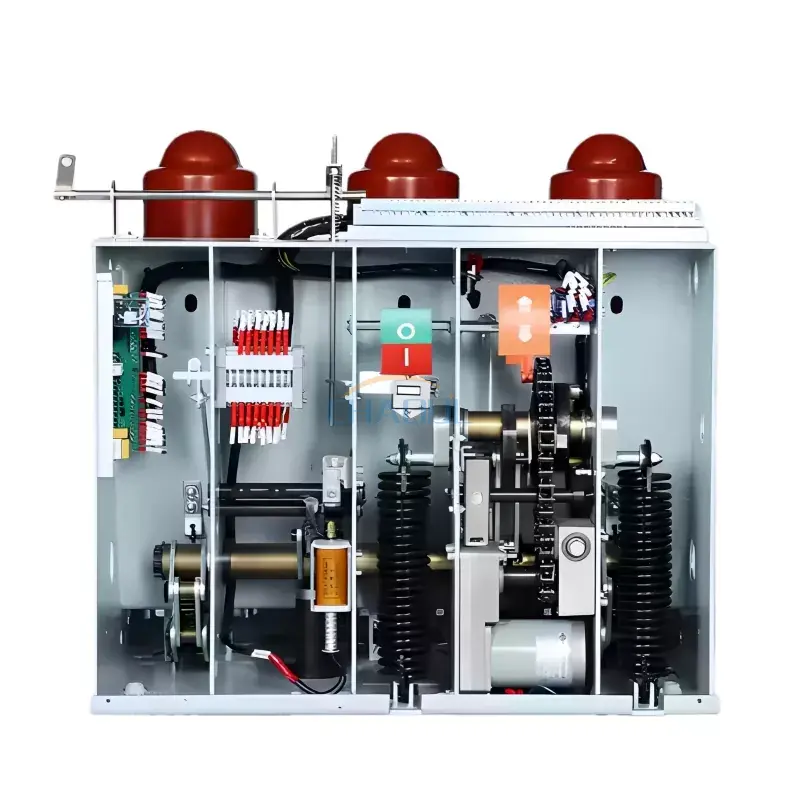

구조 설계

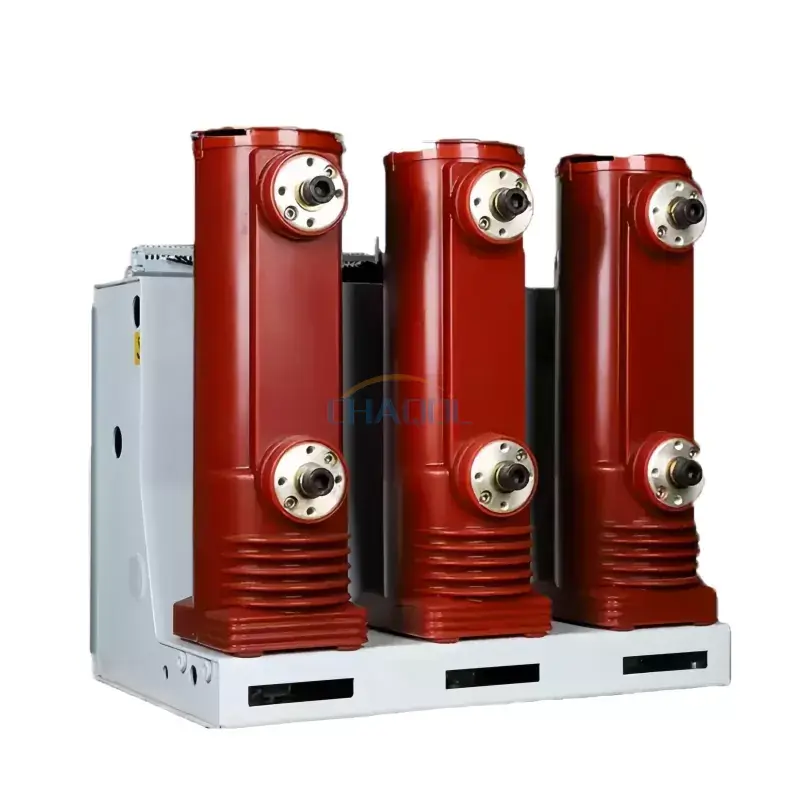

회로 차단기는 작동 메커니즘과 진공 차단기를 컴팩트한 고정 장착 구조로 통합합니다. 완전히 캡슐화된 극 어셈블리는 절연 성능을 향상시키는 동시에 먼지, 습기 및 환경 오염으로부터 내부 구성 요소를 보호합니다. 이 설계는 작동 신뢰성을 크게 높이고 일상적인 유지 관리 요구 사항을 줄입니다.

스프링 작동식 메커니즘은 안정적인 기계적 전달로 빠른 개폐 동작을 보장하므로 차단기는 중전압 개폐 장치 시스템에서 장기간 작동하는 데 적합합니다.
