24kV 측면 장착형 진공 회로 차단기

Model:ZN63A (VS1)-24

24KV 측면 장착 진공 회로 차단기는 실내 고전압 회로 차단기입니다. Anqiang Power는 중국의 진공 회로 차단기 제조업체이기도 합니다. 이 고전압 차단기는 24KV 전력 시스템의 실내 보호 및 제어 장치에 널리 사용되며 특히 빈번한 작동 또는 단락 전류 차단이 필요한 애플리케이션에 적합합니다.

문의 보내기

제품 설명

그만큼24kV 측면 장착형 진공 회로 차단기(모델명: ZN63A (VS1)-24)는 정격전압 24kV의 3상 AC 50Hz 전력계통용으로 설계된 고성능 실내 중압 차단기입니다. 작동 메커니즘과 진공 차단기를 컴팩트한 구조로 통합하여 변전소, 발전소, 산업 시설 및 배전 시스템에 대한 안정적인 보호, 스위칭 및 제어 기능을 제공합니다. 차단기는 다양한 스위치기어 구성을 충족하기 위해 고정 장착형과 인출형 버전으로 제공됩니다.

고급 진공 차단 기술, 높은 기계적 내구성, 낮은 유지 관리 요구 사항을 특징으로 하는 이 회로 차단기는 빈번한 스위칭 작업이 필요한 애플리케이션에 이상적입니다. 안전하고 신뢰할 수 있는 전력 분배가 필수적인 야금, 광업, 화학 플랜트, 석탄 산업, 유틸리티 변전소 및 재생 에너지 프로젝트에 널리 사용됩니다.

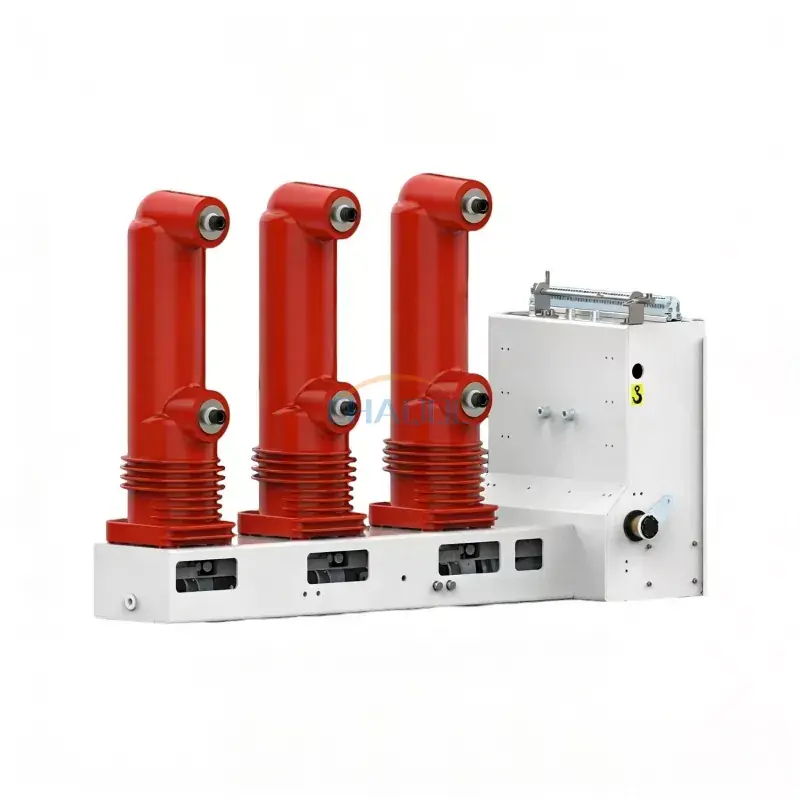

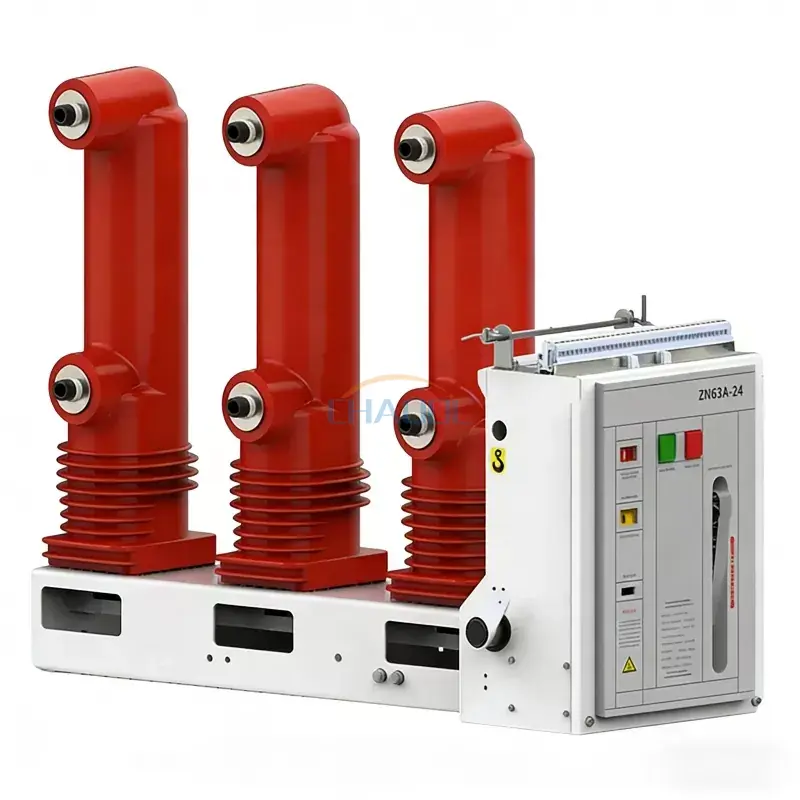

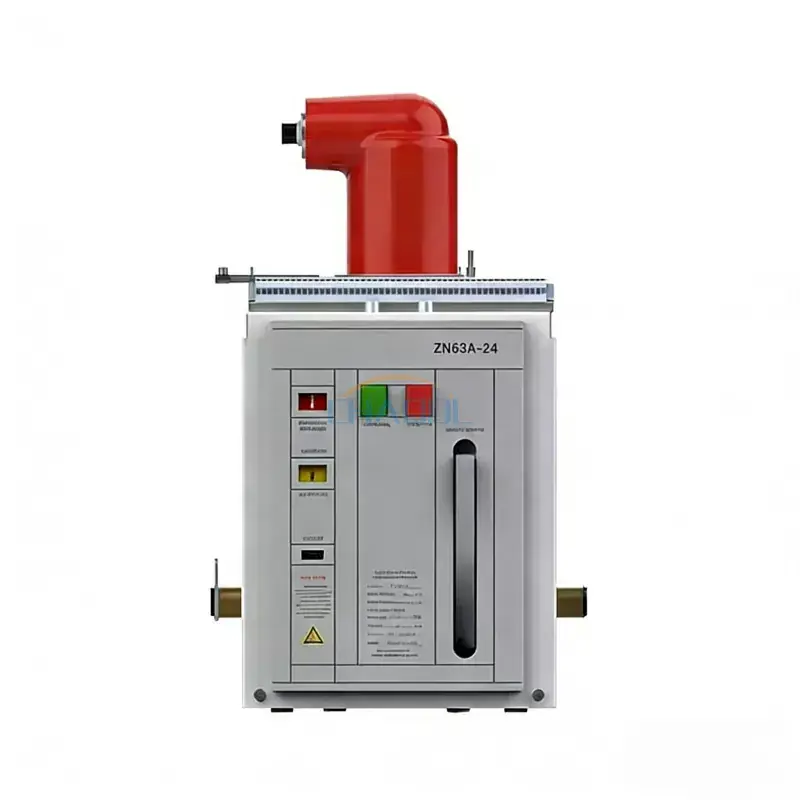

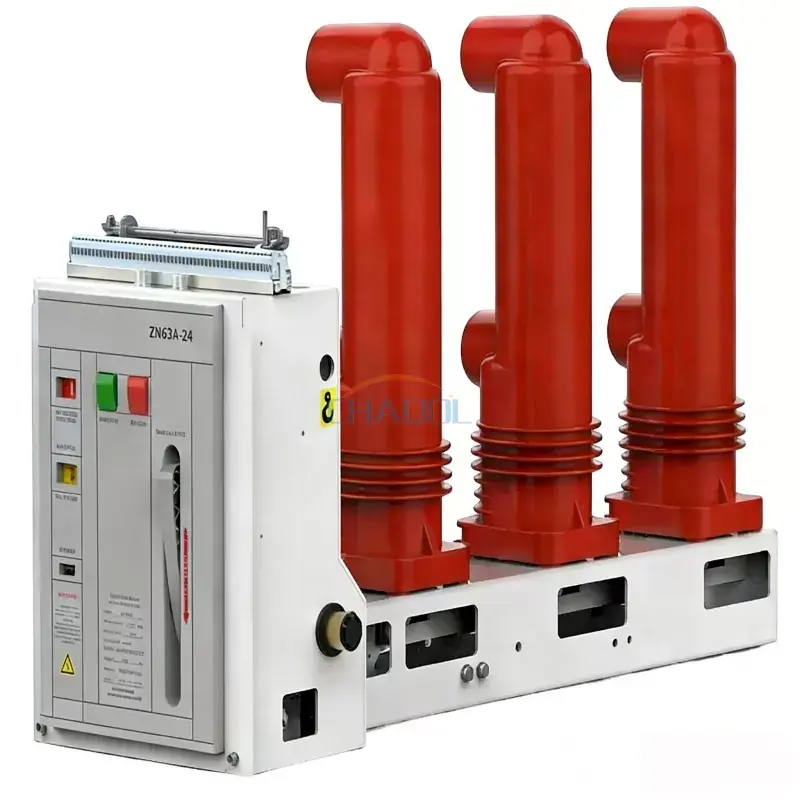

제품 외관

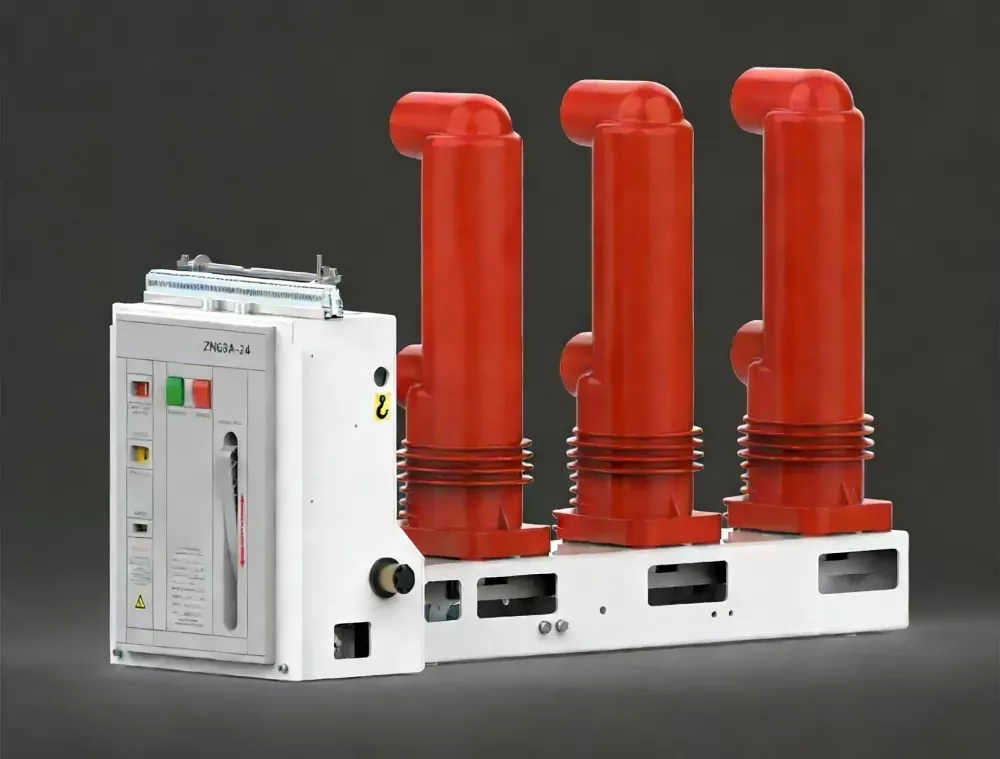

24kV Side Mounted Vacuum Circuit Breaker

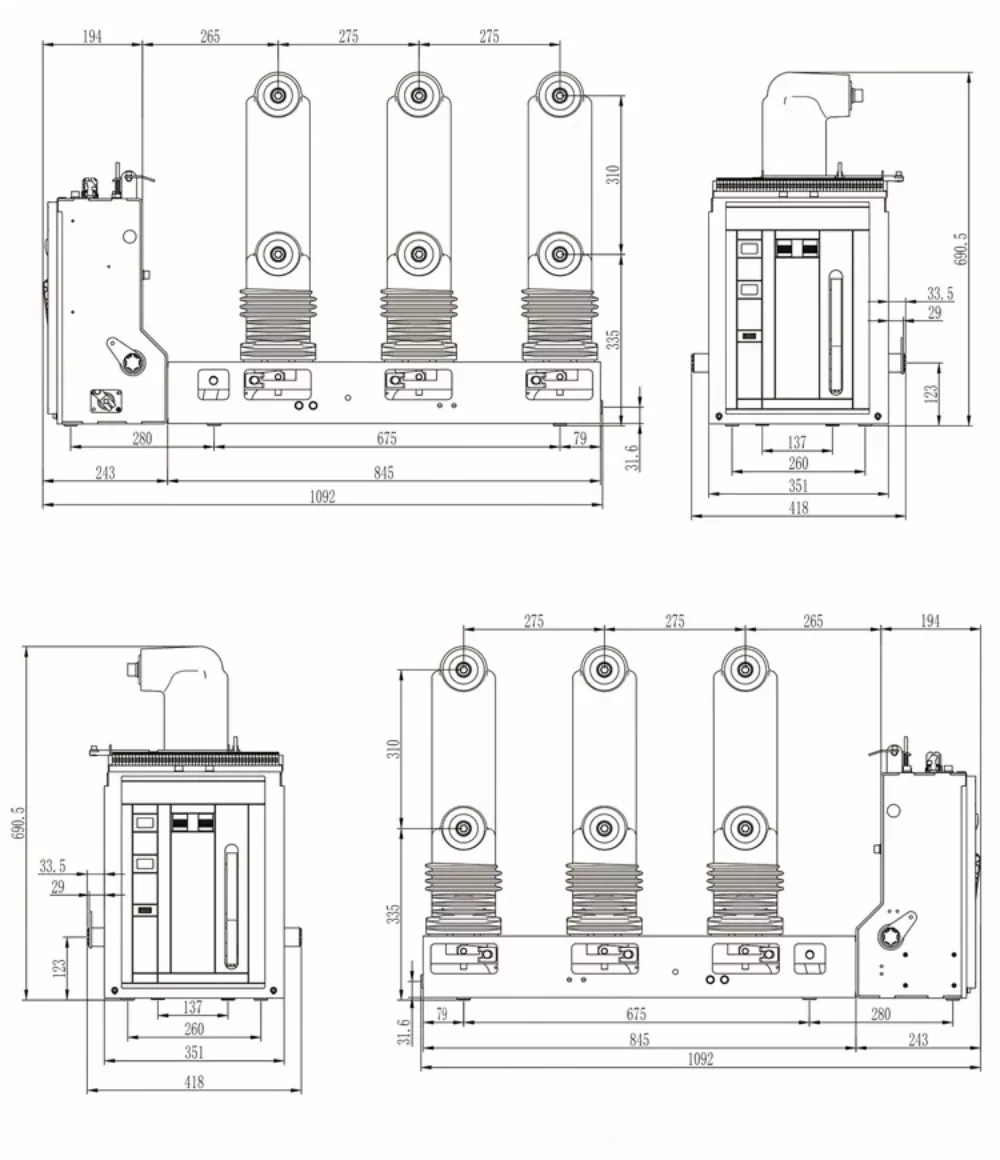

치수도

24kV Side Mounted Vacuum Circuit Breaker Dimensions

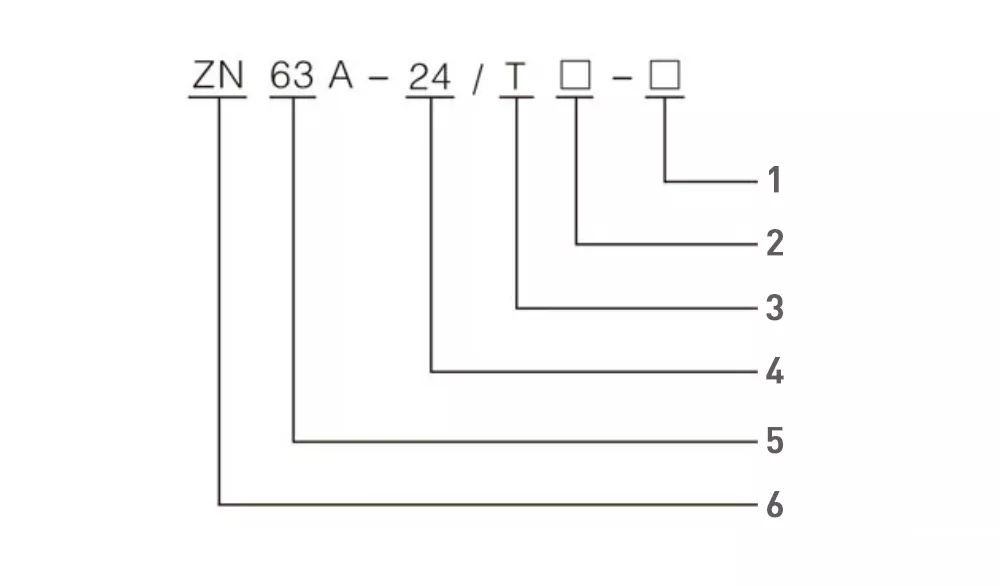

모델 식별

24kV Side Mounted Vacuum Circuit Breaker Model

1 – 정격 단락 차단 전류(kA)
2 – 정격 전류(A)
3 – 작동 메커니즘
4 – 정격 전압(kV)
5 – 디자인 시리즈
6 – 실내 진공 회로 차단기

제품특징

컴팩트한 디자인과 안정적인 전송 기능을 갖춘 통합형 측면 장착형 작동 메커니즘.
구리-크롬 접점을 갖춘 고성능 진공 차단기는 우수한 아크 소화 기능과 연장된 전기 수명을 보장합니다.
수평으로 배치된 스프링 작동 메커니즘은 수동 충전과 모터 충전을 모두 지원합니다.
그만큼24kV 측면 장착형 진공 회로 차단기다양한 배전반 시스템에 맞게 고정형 또는 인출형으로 설치할 수 있습니다.
높은 유전 절연 강도, 낮은 전류 초핑 및 우수한 단락 차단 성능을 제공합니다.
고체 에폭시 단열재는 습기, 자외선 복사, 온도 변화, 노화 및 오염에 대한 탁월한 저항성을 제공합니다.
최대 10,000회 작동의 기계적 수명으로 빈번한 스위칭 애플리케이션에 적합합니다.
지능형 보호 계전기 및 변전소 자동화 시스템을 지원합니다.

기술적인 매개변수

정격전압	24kV
정격 주파수	50Hz
정격전류	630 / 1250 / 1600 / 2000 / 2500 / 3150A
정격 단락 차단 전류	20 / 25 / 31.5 / 40kA
정격 피크 내전류	50 / 63 / 80 / 100kA
작동 방식	수동/전기
작동 전압	AC/DC220V, DC24V, DC48V
작동 온도	-20°C ~ +40°C
설치 고도	≤1500m
위상 간격	275mm

구조 설계

차단기는 중앙에 밀봉된 세라믹 또는 유리 진공 차단기를 갖춘 3상 극 구조를 채택합니다. 구리-크롬 접점 및 종방향 자기장 기술은 접점 침식을 효과적으로 줄이는 동시에 유전체 복구 및 차단 성능을 향상시킵니다. 통합 스프링 작동 메커니즘은 사용 수명 전반에 걸쳐 최소한의 유지 관리로 안정적인 개폐 작동을 제공합니다.

적용 요구 사항에 따라 폴은 고강도 에폭시 수지 절연체 또는 실리콘 고무 코팅 절연체를 사용하여 제조할 수 있으며 습기, 결로, UV 노출 및 가혹한 산업 환경에 대한 탁월한 저항성을 제공합니다.

응용

그만큼24kV 측면 장착형 진공 회로 차단기안정적인 보호, 빈번한 작동 및 긴 서비스 수명이 요구되는 고압 배전 시스템에 널리 사용됩니다.

발전소
변전소
산업용 전력 분배 시스템
채굴 작업
야금 공장
화학처리시설
석탄 산업
재생 가능 에너지 프로젝트
상업 및 도시 전력망
스마트 변전소 및 자동화 시스템

운영 환경

주변 온도: -15°C ~ +40°C
설치 고도: 최대 1000m(요청 시 더 높은 고도 가능)
최대 진도 : 8도
상대 습도: 일일 평균 ≤95%, 월 평균 ≤90%
화재 위험, 폭발 위험, 심각한 오염, 부식성 가스 및 과도한 진동이 없는 환경에 적합합니다.

작동 원리

그만큼24kV 측면 장착형 진공 회로 차단기봉인된 진공 차단기를 아크 소화 매체로 사용합니다. 오류 전류가 발생하면 접점이 빠르게 분리되고 진공 챔버가 전기 아크를 거의 즉시 소멸시켜 접점 마모를 최소화하면서 빠른 오류 격리를 제공합니다. 스프링 작동 메커니즘과 결합된 차단기는 안정적인 개폐 성능, 높은 차단 용량 및 장기적인 작동 안정성을 제공합니다.
