12KV 실외 단로 스위치

12KV 실외 단로 스위치무부하 조건에서 고압 전력 시스템을 안정적으로 분리하도록 설계되었습니다. 안정적인 기계적 성능과 명확한 개방 거리를 갖춘 수직형 단일 차단 구조를 채택하여 배전선 및 변전소의 안전한 유지 보수 및 검사를 보장합니다.

이 실외 단로기 시리즈는 10kV-15kV 전력 네트워크에서 널리 사용됩니다. 이 구조에는 견고한 베이스 프레임, 고강도 지지 절연체 및 칼 모양의 전도성 블레이드 시스템이 통합되어 있습니다. 강화된 자동 잠금 메커니즘으로 강풍, 오염, 온도 변화에도 안정적인 작동을 보장합니다.

구조적 장점

• 명확한 기계적 동작을 갖춘 단일 브레이크 수직 개방 설계
• 안정적인 전기 분리를 위한 나이프 스위치 접촉 시스템
• 우발적인 작동을 방지하는 자동 잠금 구조
• 열악한 실외 환경을 위한 오염 방지 단열 설계
• 다양한 전류 정격 및 설치 요구 사항에 대한 선택적 구성

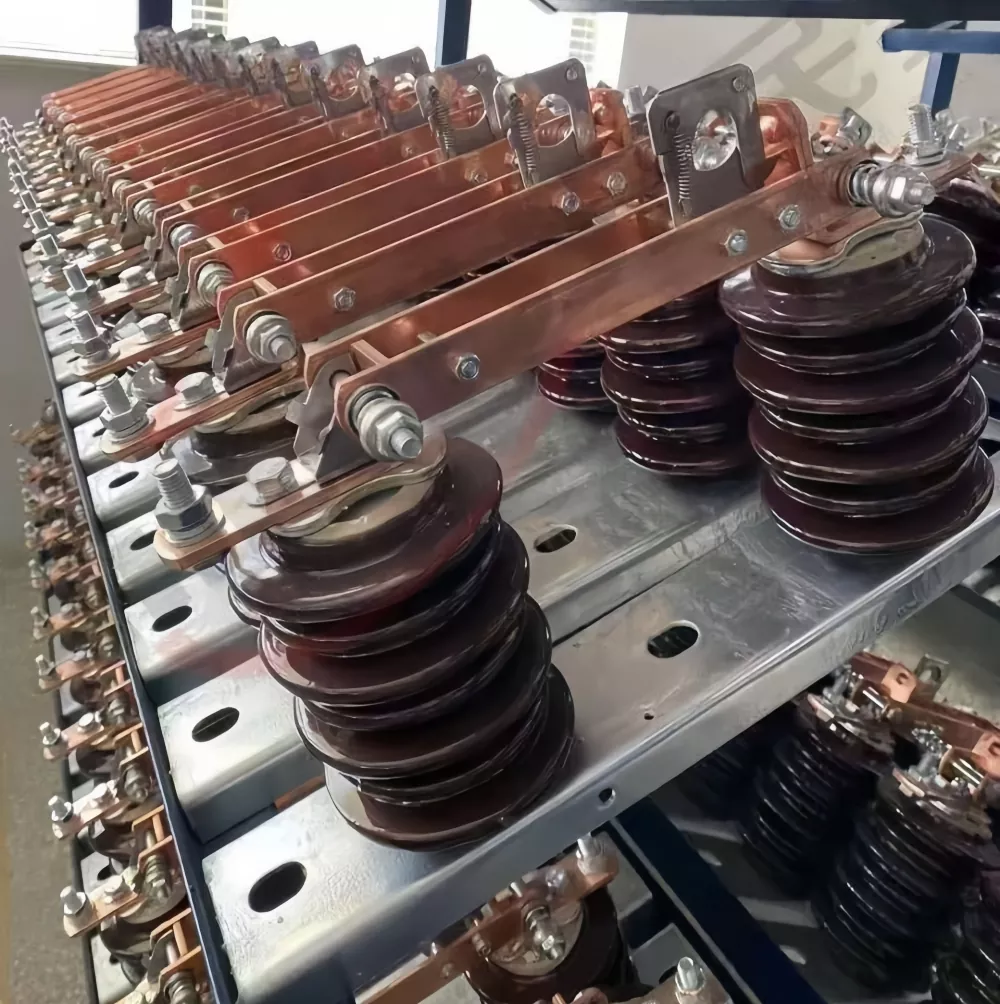

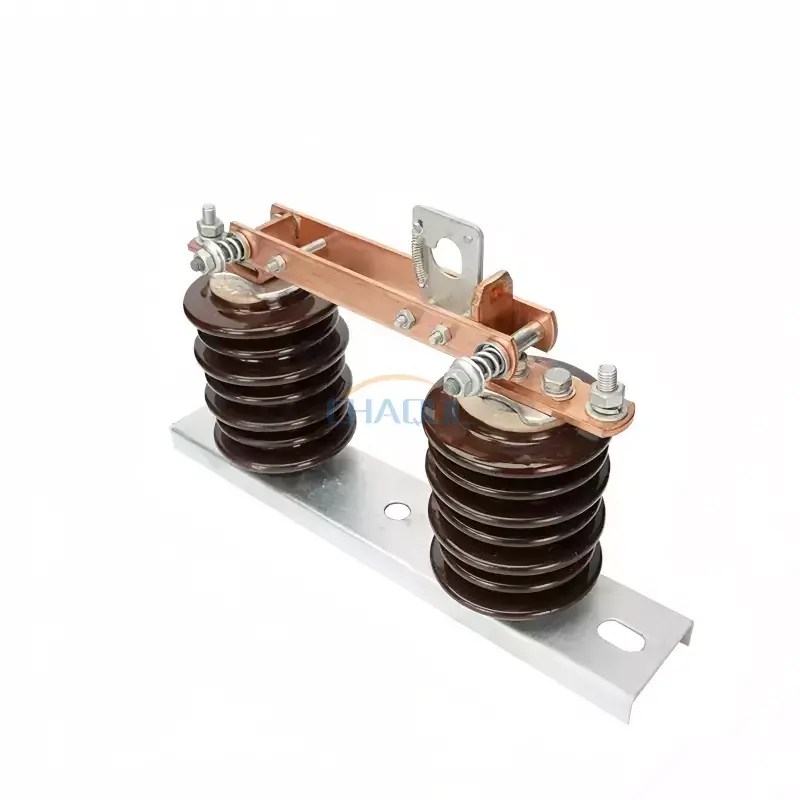

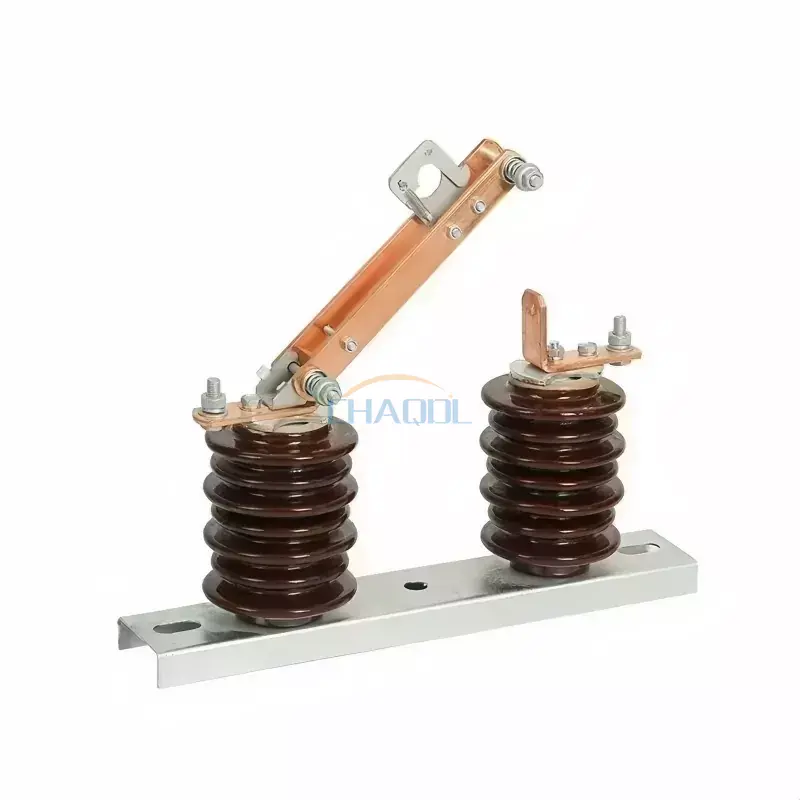

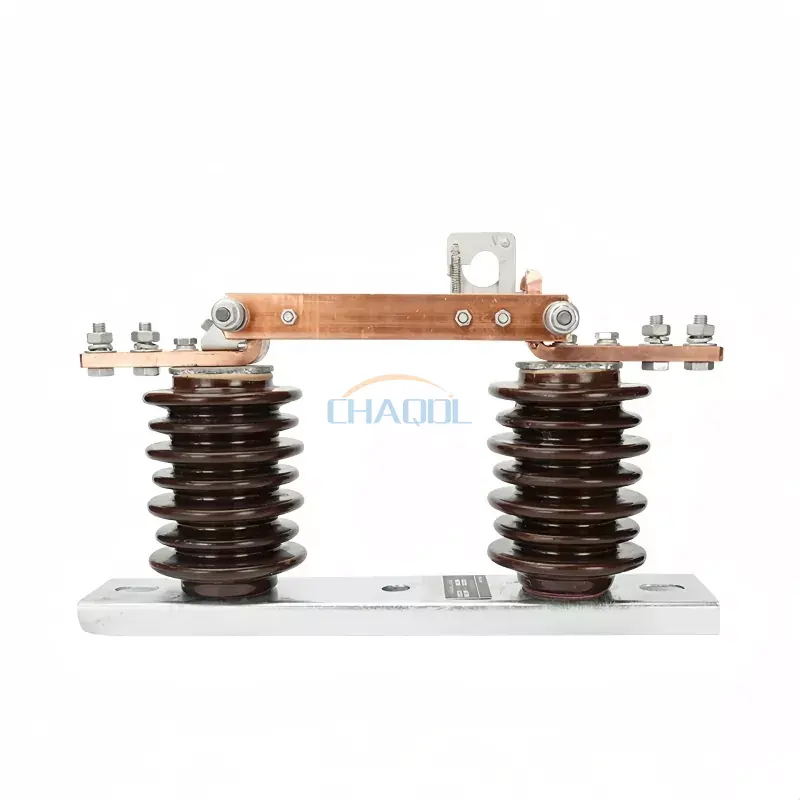

제품 사진

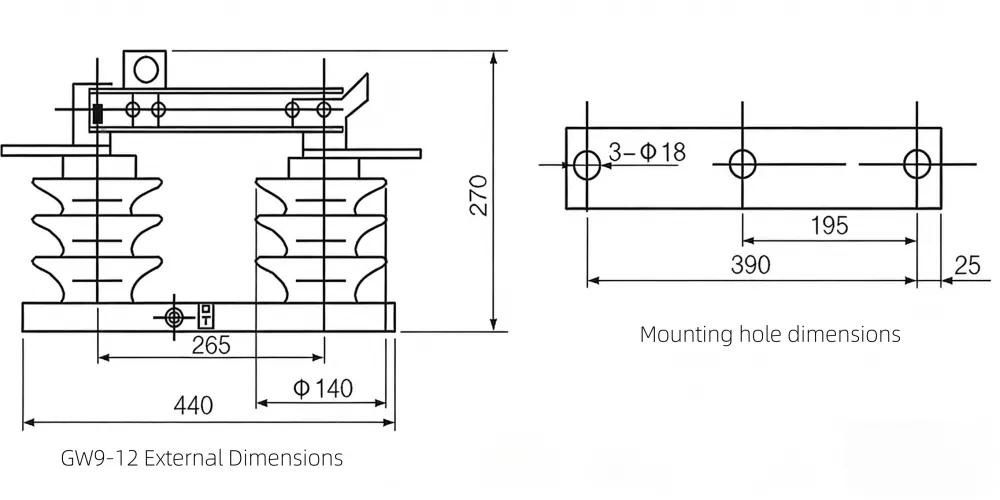

제품 치수 다이어그램

기술적인 매개변수

작동 원리

이의 작동 메커니즘12KV 실외 단로 스위치수동 절연 후크 스틱을 기반으로 합니다. 작동 중에 후크 스틱이 잠금 장치와 맞물려 회전 샤프트와 전도성 블레이드를 구동합니다. 열 때 자동 잠금 메커니즘이 해제되어 블레이드가 완전히 격리된 위치로 회전할 수 있습니다. 닫히는 동안 메커니즘이 자동으로 다시 맞물리고 잠기므로 필요할 때 안정적인 접촉 압력과 안전한 전기 연속성을 보장합니다.

이 설계는 활성 상태와 격리된 상태를 명확하게 구분하여 운영 위험을 줄이고 배전 운영자의 유지 관리 안전성을 향상시킵니다.

응용 시나리오

• 10kV 및 15kV 배전망
• 도시 및 농촌 변전소
• 산업용 전력 절연 시스템
• 가공선 유지보수 구간
• 재생 에너지 그리드 연결 지점

유사한 제품과의 비교

FAQ

1. 이 차단 스위치의 주요 기능은 무엇입니까?

전압은 있지만 부하 전류가 없을 때 10kV~15kV 전력 시스템의 전기 회로를 분리하는 데 사용되어 장비 및 송전선의 안전한 유지 관리 및 검사를 보장합니다.

2. 12KV 실외 단로 스위치를 부하 상태에서 작동할 수 있습니까?

아니요. 이 유형의 스위치는 무부하 작동 전용으로 설계되었습니다. 부하가 걸린 상태에서 전환하면 접점이 손상되고 시스템 안전이 손상될 수 있습니다.

3. 어떤 환경에 적합합니까?

이 제품은 실외 변전소, 산업 배전 시스템 및 오염 수준, 습도 또는 온도 변화가 높은 지역용으로 설계되었습니다.

4. 어떤 작업 방법을 사용할 수 있나요?

프로젝트 요구 사항에 따라 절연 후크 스틱을 사용한 수동 작동과 선택적 모터 구동 작동을 모두 지원합니다.

5. 안전한 작동을 어떻게 보장합니까?

내부 자동 잠금 메커니즘과 명확한 기계적 절연 구조는 우발적인 스위칭을 방지하여 작동 안전성과 신뢰성을 향상시킵니다.

6. 어떤 유지관리가 필요합니까?

접점, 절연 표면 및 기계적 접합을 정기적으로 검사하는 것이 좋습니다. 이 설계는 정상적인 작동 조건에서 유지 관리 빈도를 줄입니다.
