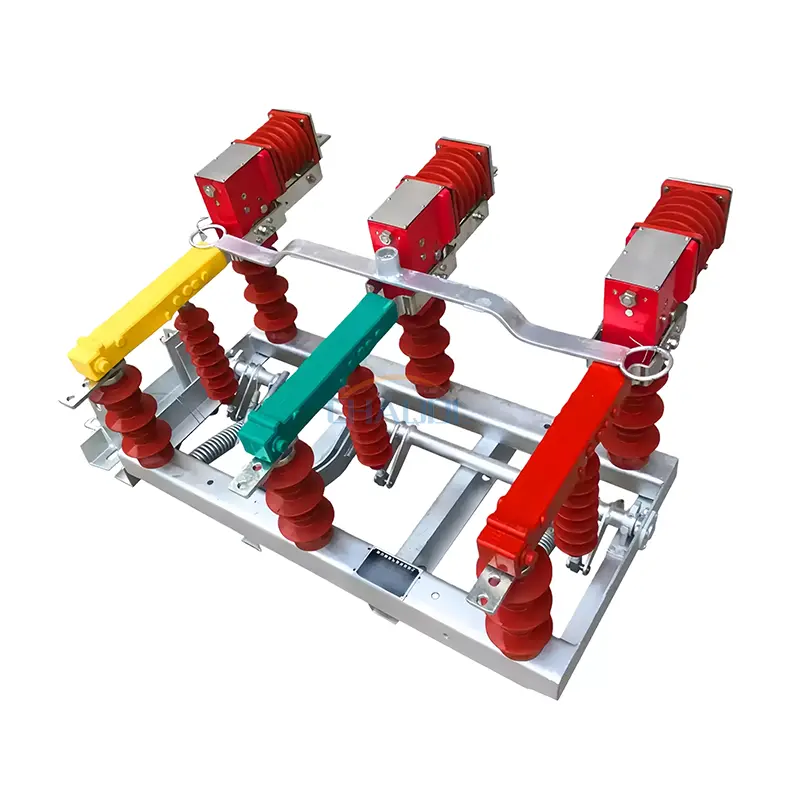

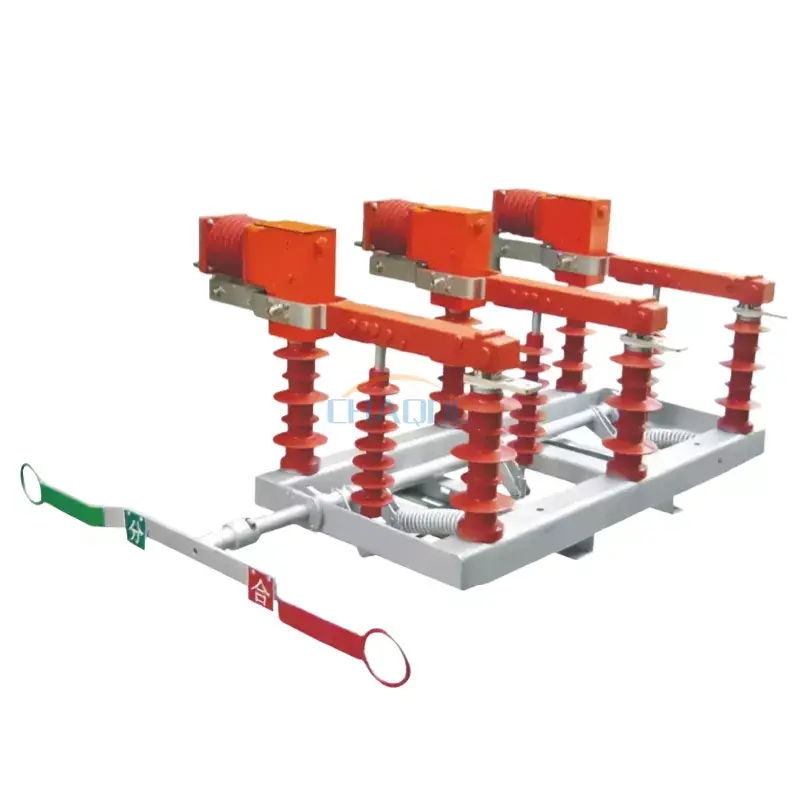

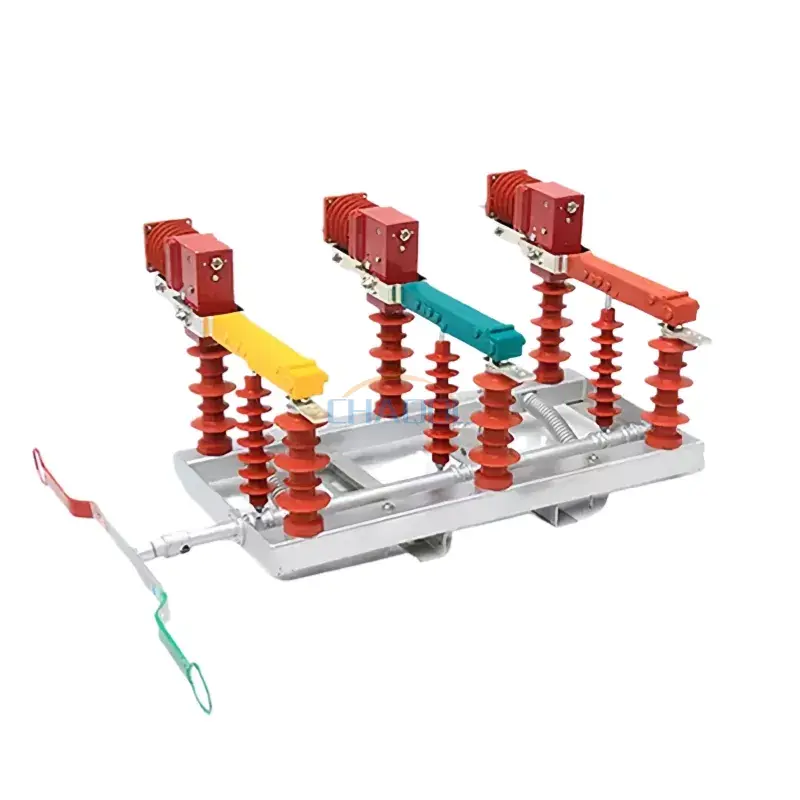

이 실외 고전압 부하 스위치는 중전압 배전망에서 안정적인 스위칭 및 보호를 위해 설계되었습니다. 기계적 격리 시스템과 결합된 진공 아크 소화 구조로 설계되어 부하 및 고장 조건에서 안정적인 차단 성능을 보장합니다. 이는 운영 안전과 연속성이 중요한 유틸리티, 산업 플랜트, 광산 시설, 화학 인프라의 배전 시스템에 널리 적용됩니다.
이 제품은 기둥 장착형 또는 변전소 구성에 설치를 단순화하는 모듈식 구조 레이아웃을 채택합니다. 밀봉된 단열 시스템은 환경 적응성을 향상시켜 습기, 먼지 및 온도 변화에도 안정적인 작동을 가능하게 합니다. 실제 엔지니어링 응용 분야에서 실외 고전압 부하 스위치는 링 메인 장치 및 배전 자동화 시스템의 주요 스위칭 장치로 자주 사용됩니다.
|
프로젝트 이름 |
매개변수 값 |
|
|
정격전압 |
12KV |
|
|
정격주파수 |
50Hz |
|
|
정격전류 |
630A |
|
|
정격 유효 부하 차단 전류 |
630A |
|
|
정격 폐쇄 루프 차단 전류 |
630A |
|
|
정격 유효부하 차단전류의 5% |
31.5A |
|
|
정격 케이블 충전 및 차단 전류 |
10A |
|
|
정격 무부하 변압기 차단 용량 |
1600KVA |
|
|
커패시터 뱅크의 정격 차단 전류 |
100A |
|
|
1분 상용주파 내전압 |
42/48KV |
|
|
번개 전류 내전압 |
75/85KV |
|
|
정격 단시간 내전류(열안정성) |
20KA |
|
|
정격 단락 기간 |
4S |
|
|
정격 피크 내전류(동적 안정성) |
50KA |
|
|
정격 단락 투입 전류 |
50KA |
|
|
기계적 수명 |
10000次 |
|
|
진공 아크 소화 접점의 허용 마모 두께 |
1mm |
|
|
수동 작동 토크 |
≤200N.m |
|
|

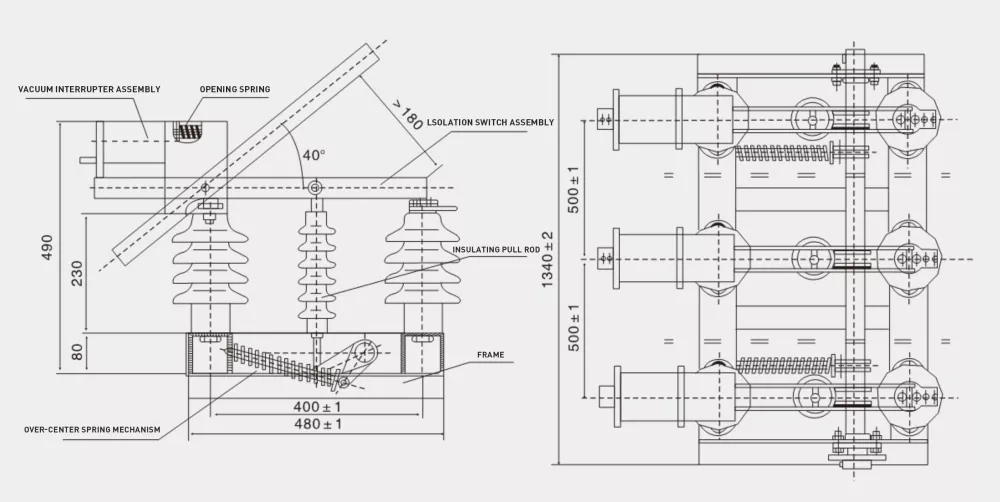

진공 차단기의 조립 및 조정 |
접촉 간격 |
5±1mm |
|
평균 스위칭 속도 |
1.1±0.2m/s |
|
|
3상 트리핑은 동시가 아닙니다. |
<5ms |
|
|
3상 스위칭이 동기화되지 않음 |
<2ms |
|
|
지상까지의 거리 |
>200mm |
|
|
주회로 저항 |
150μΩ 이하 |
|

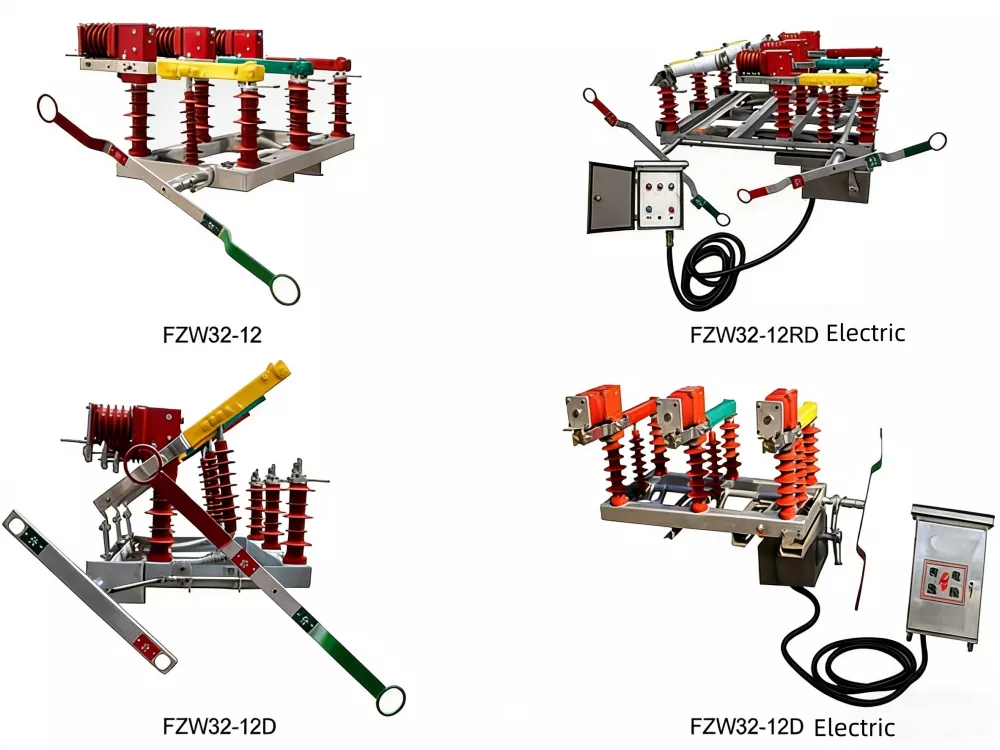

배전 자동화 시스템에서 실외 고전압 부하 스위치는 일반적으로 전주 장착 선로 또는 소형 변전소에 설치되어 단면 전환 및 오류 격리가 가능합니다. 수동 및 모터 구동 작동을 지원하므로 기존 그리드와 스마트 그리드 업그레이드 모두에 적합합니다.
유지 관리 관점에서 볼 때 밀폐형 구조와 내마모성 접점으로 설계되어 빈번한 정비 필요성이 줄어들고 장기간 작동 시 수명 주기 비용 효율성이 향상됩니다.
Q1: 실외 고전압 부하 스위치는 어디에 일반적으로 사용됩니까?
A: 산업 플랜트, 광산 현장, 변전소, 부하 전환 및 오류 격리를 위한 농촌 전력망 업그레이드를 포함한 10kV~12kV 배전 시스템에 널리 사용됩니다.
Q2: 원격 작동을 지원할 수 있나요?
A: 예, 자동화된 유통 네트워크에 통합하기 위해 전동 액추에이터와 원격 제어 모듈을 장착할 수 있습니다.
Q3: 이 장비에는 어떤 유지 관리가 필요합니까?
A: 밀봉된 진공 소호 설계로 인해 일상적인 유지 관리가 최소화되며 주로 단자 및 작동 메커니즘 상태를 정기적으로 검사합니다.
