안정적인 중전압 배전은 안전한 스위칭, 효과적인 피더 관리 및 신뢰할 수 있는 실외 장비에 달려 있습니다.안치앙 파워공급한다24kV 극 장착 SF6 부하 차단 스위치는 안정적인 부하 전환, 유연한 운영 및 배전 자동화 시스템과의 실질적인 통합이 필요한 가공 배전 네트워크용으로 설계되었습니다. 작동 원리, 기술 사양 및 설치 요구 사항을 이해하면 유틸리티, 산업 운영자 및 전기 계약자가 정보에 입각한 구매 결정을 내리는 데 도움이 됩니다.

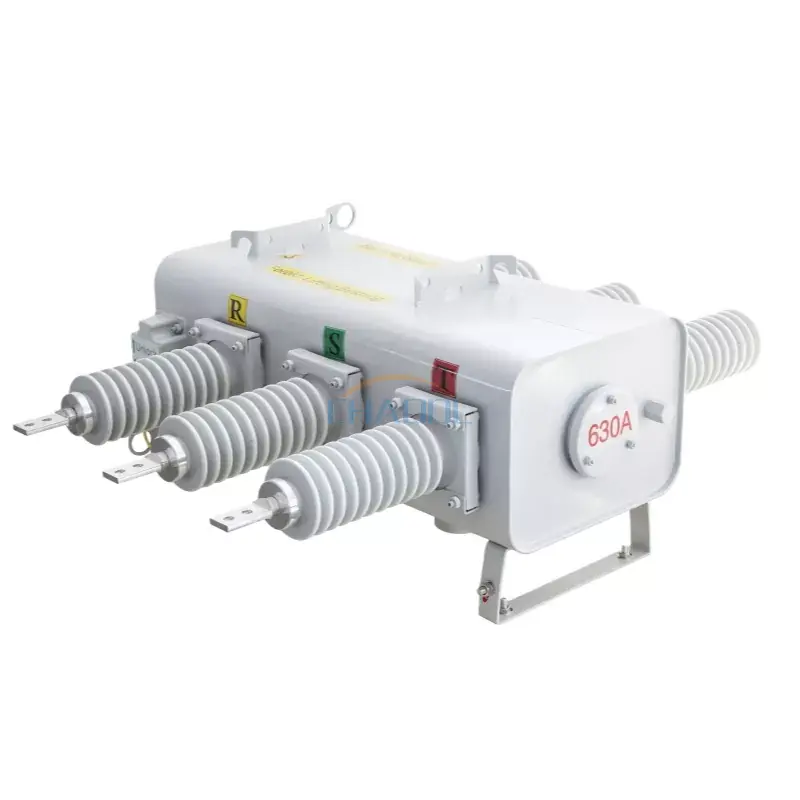

24kV 주상 장착형 SF6 부하 차단 스위치는 절연 및 아크 소멸을 위해 육불화황(SF6) 가스를 사용하는 실외 중전압 스위칭 장치입니다. 전신주에 설치되어 운영자가 부하 전류를 제어하고, 오버헤드 피더를 관리 가능한 섹션으로 나누고, 계획된 스위칭 작업을 지원하는 데 도움이 됩니다. Anqiang Power FLW34-24 시리즈는 630A 정격 전류, 11kV, 24kV 및 33kV의 전압 옵션, 수동, 전기 및 원격 작동 옵션으로 나열됩니다. 이 가이드에서는 배전망 프로젝트의 작동 원리, 주요 기술 매개변수, 적용, 선택 기준 및 유지 관리 고려 사항을 설명합니다.
24kV 극 장착형 SF6 부하 차단 스위치는 중전압 오버헤드 배전망에 사용되는 실외 스위칭 장치입니다. 주요 목적은 정격 작동 조건에서 지정된 부하 전류를 생성하고 차단하는 것입니다. 피더를 따라 선택된 지점에서 제어된 스위칭을 활성화함으로써 유틸리티가 전력 분배를 관리하고 운영 목적을 위해 섹션을 격리하는 데 도움이 됩니다.
이 용어는 세 가지 중요한 특성을 설명합니다.
안치앙 파워 FLW34-24 제품은 정격 전류가 630A인 11kV, 24kV 및 33kV 정격 전압 옵션으로 등록되어 있습니다. 네트워크의 전기적 요구 사항과 제조업체에서 확인한 제품 등급에 따라 적절한 구성을 선택해야 합니다.
단순한 단로기와 달리 부하 차단 스위치는 지정된 부하 전류를 차단하도록 설계되었습니다. 그러나 자동으로 모든 단락 전류를 차단할 수 있는 회로 차단기로 취급되어서는 안 됩니다. 필요한 결함 보호는 조화로운 보호 시스템과 적절한 장비를 통해 제공되어야 합니다.
작동 원리는 기계적 접촉 움직임과 SF6 가스의 전기 절연 및 아크 소화 특성을 결합합니다. 전류가 흐르는 동안 접점이 분리되면 접점 사이에 전기 아크가 형성될 수 있습니다. 스위칭 챔버는 장치의 지정된 작동 조건에서 이 아크를 제어하고 소멸하도록 설계되었습니다.
스위치가 닫히면 전도성 접점이 의도한 전류 경로를 제공합니다. 전기는 가공 배전 회로를 통해 다운스트림 변압기, 산업 시설, 상업용 건물 또는 기타 연결된 부하로 흐릅니다.
승인된 스위칭 작업이 필요한 경우 작동 메커니즘이 접점을 이동합니다. SF6 기반 차단 시스템은 전류 및 스위칭 조건이 장비의 정격 용량 내에서 유지되는 경우 접점 분리 중에 생성된 아크를 소멸하는 데 도움이 됩니다.
운영자는 전략적으로 위치한 스위치를 사용하여 분배 피더를 섹션으로 나눌 수 있습니다. 이러한 배열은 계획된 유지 관리, 부하 전송 및 지정된 네트워크 섹션의 격리를 지원합니다. 실제 오류 격리는 보호 체계, 오류 감지, 스위칭 순서, 업스트림 및 다운스트림 장치와의 조정에 따라 달라집니다.
선택한 구성에 따라 스위치는 수동, 전기 또는 원격 작동을 지원할 수 있습니다. 호환 가능한 컨트롤러와 통신 인터페이스가 포함되면 배전 자동화 시스템의 일부를 구성할 수도 있습니다.
추가 장비 옵션의 경우 구매자는 Anqiang Power의 중전압 부하 스위치 제품군을 살펴보고 프로젝트 사양을 확정하기 전에 다양한 스위칭 배열을 비교할 수 있습니다.
기술적인 매개변수는 스위치가 특정 네트워크에 적합한지 여부를 결정합니다. 다음 표에는 Anqiang Power FLW34-24/630-20 제품에 대해 게시된 주요 사양이 요약되어 있습니다. 구매하기 전에 현재 데이터시트와 승인된 구성을 기준으로 값을 확인해야 합니다.
| 매개변수 | 공개된 사양 | 선택 고려 사항 |
|---|---|---|
| 제품 모델 | FLW34-24 / FLW34-24/630-20 | 견적서와 데이터시트에서 정확한 모델명을 확인하세요. |
| 정격 전압 옵션 | 11kV, 24kV, 33kV | 선택한 버전을 네트워크 전압 및 절연 요구 사항에 맞추십시오. |
| 정격전류 | 630A | 연속 부하 전류와 예상 작동 조건을 확인하십시오. |
| 정격 주파수 | 제품 페이지에 명시된 50/60Hz | 주문한 구성에 적용 가능한 주파수를 확인하십시오. |
| 피크 내전류 | 50kA | 테스트 기준, 기간 및 시스템 결함 수준과의 조정을 확인합니다. |
| 정격 단시간 내전류 | 나열된 대로 20/4kA/s | 표기법과 적용 가능한 기간에 대한 설명을 요청하세요. |
| 정격 케이블 충전 및 차단 전류 | 25A | 특정 케이블 전환 의무에 대한 적합성을 확인하십시오. |
| 정격선 충전 및 차단 전류 | 16A | 의도된 가공선 스위칭 애플리케이션을 확인하십시오. |
| 기계적 작동 | 6,000개의 작업이 나열됨 | 테스트 조건과 유지보수 일정을 확인하세요. |
| 상대 가스 누출률 | 나열된 대로 연간 1%를 넘지 않아야 합니다. | 해당 규격 및 측정 방법을 확인하세요. |
| 인클로저 및 컨트롤러 보호 | IP44 나열 | 노출, 캐비닛 배치 및 추가 환경 보호 요구 사항을 평가합니다. |
중요한 사양 참고 사항:게시된 매개변수 목록에는 주파수 표기법 및 단시간 전류 표기법을 포함하여 축약되거나 잠재적으로 모호한 항목이 포함되어 있습니다. 이 값을 Anqiang Power의 확인 없이 검증된 테스트 결과로 해석해서는 안 됩니다. 특히, 최대 내량 정격은 정격 단락 차단 용량과 동일하지 않습니다.
프로젝트 문서화를 위해 해당 유형 테스트 보고서, 절연 수준, 작동 메커니즘 세부 정보, 제어 전압, 단자 배열 및 설치 도면도 요청하세요. 이 문서는 엔지니어가 단일 헤드라인 등급에 의존하기보다는 전체 스위칭 어셈블리를 평가하는 데 도움이 됩니다.
올바르게 설계하고 유지 관리할 경우 SF6 부하 차단 스위치는 오버헤드 분배 시스템에 몇 가지 실질적인 이점을 제공합니다.
기둥 장착 구조는 스위칭 장비를 배전 구조에 직접 배치합니다. 이를 통해 추가 지상 공간의 필요성을 줄이고 전용 실내 전기실이 실용적이지 않은 피더 레이아웃을 지원할 수 있습니다.
SF6은 강한 유전 특성을 가지며 고전압 전기 장비에 널리 사용됩니다. 적절하게 설계된 스위칭 챔버 내에서 절연 및 아크 소호 성능을 지원합니다. 실제 스위칭 기능은 접점 설계, 가스 상태, 작동 메커니즘 및 정격 듀티에 따라 달라집니다.
수동, 전동 및 원격 제어 옵션은 다양한 작동 요구 사항을 충족할 수 있습니다. 제어 시스템과 통신 인프라가 적절하게 구현된다면 원격 전환을 통해 일상적인 네트워크 재구성 중에 현장 방문의 필요성을 줄일 수 있습니다.
호환되는 컨트롤러 및 감시 시스템과 통합되면 기둥 장착형 스위치가 자동화된 피더 관리에 기여할 수 있습니다. 엔지니어는 주문하기 전에 통신 프로토콜, 보조 전원 요구 사항, 제어 논리 및 연동 장치를 확인해야 합니다.
밀봉된 스위칭 챔버는 내부 구성 요소가 외부 오염에 노출되는 것을 제한할 수 있습니다. 그럼에도 불구하고 일상적인 유지 관리 요구 사항이 낮다고 해서 유지 관리가 필요 없는 작동을 의미하는 것은 아닙니다. 기계적 연결, 제어 회로, 절연 구성요소 및 가스 관련 매개변수는 여전히 제조업체의 지침에 따라 검사가 필요합니다.
또 다른 고려 사항은 환경적 책임입니다. SF6는 강력한 온실가스이므로 장비 소유자는 누출 방지, 가스 회수 및 규정에 따른 수명 종료 처리를 구현해야 합니다. 현지 규정 및 프로젝트 지속 가능성 목표에 따라 대체 단열 기술도 평가를 보장받을 수 있습니다.
24kV 기둥 장착형 SF6 부하 차단 스위치는 전기 등급 및 환경 사양이 설치와 일치하는 경우 옥외 배전 애플리케이션에 적합합니다.
애플리케이션 적합성은 공칭 전압 이상의 요소에 따라 달라집니다. 단락 수준, 스위칭 임무, 주변 온도, 고도, 오염 심각도, 풍하중, 장착 강도 및 필요한 제어 기능을 모두 평가해야 합니다.
조달팀은 전압과 전류만을 기준으로 장치를 선택하는 대신 전체 작동 환경을 평가해야 합니다. 구조화된 검토를 통해 사양 격차를 줄이고 설치 중에 비용이 많이 드는 변경을 피할 수 있습니다.
스위칭 장비를 비교하는 구매자는 부하 스위치와 회로 차단기의 차이점도 이해해야 합니다. 부하 스위치는 지정된 일반 스위칭 임무를 처리하는 반면, 적절한 정격의 회로 차단기는 선언된 차단 용량 내에서 오류 전류를 차단하도록 설계되었습니다. 시스템 보호 설계에 따라 필요한 장치와 함께 작동하는 방법이 결정됩니다.
실외 고압 장비의 안전한 작동을 위해서는 올바른 설치가 필수적입니다. 설치 및 시운전은 회로를 분리하고 모든 관련 안전 제어 장치를 갖춘 상태에서 승인된 절차에 따라 자격을 갖춘 전기 기술자가 수행해야 합니다.
유지보수 간격은 제조업체의 지침, 적용 가능한 전기 규정 및 실제 작동 환경을 따라야 합니다. 장비가 악천후, 심각한 오염, 빈번한 전환 또는 비정상적인 작동 조건을 겪는 경우 검사 빈도를 늘려야 할 수 있습니다.
SF6 취급은 교육을 받은 직원이 적절한 장비와 절차를 사용하여 수행해야 합니다. 일상적인 유지 관리 방법으로 의도적으로 가스를 배출하지 마십시오. 누출 감지, 복구, 보관 및 폐기에 대한 해당 환경 요구 사항을 따르십시오.
주요 기능은 실외 고압 배전망에서 지정된 부하 전류를 생성하고 차단하는 것입니다. 또한 피더 분할 및 제어된 스위칭 작업도 지원합니다. 결함 보호는 적절하게 조정된 보호 시스템을 통해 제공되어야 합니다.
게시된 제품 정보에는 정격 전류가 630A로 나와 있습니다. 구매자는 구매하기 전에 정확한 주문 구성과 해당 기술 등급을 확인해야 합니다.
예, 원격 작업은 제품 구성 옵션으로 지원됩니다. 프로젝트에 필요한 컨트롤러, 보조 전원 공급 장치, 통신 인터페이스 및 자동화 호환성을 확인해야 합니다.
아니요. 부하 차단 스위치는 지정된 부하 전류를 차단하도록 설계된 반면, 회로 차단기는 정격 차단 용량 내에서 오류 전류를 차단하도록 설계되었습니다. 올바른 장비 배치는 네트워크 보호 연구 및 해당 표준에 따라 다릅니다.
안치앙 파워는 11kV, 24kV 및 33kV 정격 전압 옵션을 나열합니다. 사용 가능한 구성, 절연 요구 사항 및 치수 세부 사항은 제조업체를 통해 확인해야 합니다.
예. 밀봉된 가스실은 외부 오염에 대한 노출을 줄일 수 있지만 정기적인 검사는 여전히 필요합니다. 유지보수에는 제조업체가 지정한 작동 메커니즘, 절연 구성 요소, 제어 시스템 및 가스 상태가 포함되어야 합니다.
시스템 전압, 정격 전류, 주파수, 설치 환경, 필요한 작동 모드, 제어 전압, 수량, 적용 표준 및 프로젝트 위치를 제공하십시오. 단선 다이어그램, 장착 요구 사항 및 특수한 환경 조건은 공급업체가 적절한 구성을 확인하는 데 도움이 될 수 있습니다.
24kV 주상 장착 SF6 부하 차단 스위치는 제어된 부하 스위칭을 활성화하고 피더 분할을 지원하며 로컬 또는 원격 작동을 위한 옵션을 제공함으로써 현대 중전압 배전에서 중요한 역할을 할 수 있습니다. 그 효과는 올바른 전기 선택, 조화로운 고장 보호, 적절한 설치 및 책임 있는 장기 유지 관리에 달려 있습니다.
안치앙 파워는 극 장착형 스위칭 장비가 필요한 배전 프로젝트를 위해 공개된 630A 정격 전류 사양과 다중 전압 옵션을 갖춘 FLW34-24 시리즈를 제공합니다. 주문하기 전에 기술 데이터시트, 작동 구성, 환경 적합성 및 관련 테스트 문서를 확인하십시오. 유틸리티 업그레이드, 산업 배전 프로젝트 또는 배전 자동화 설치를 계획 중인 경우 제품 세부 정보를 검토하고저희에게 연락주세요안치앙 파워 팀과 전압 요구 사항, 기술 사양 및 사용자 정의 요구 사항을 논의합니다.
-
