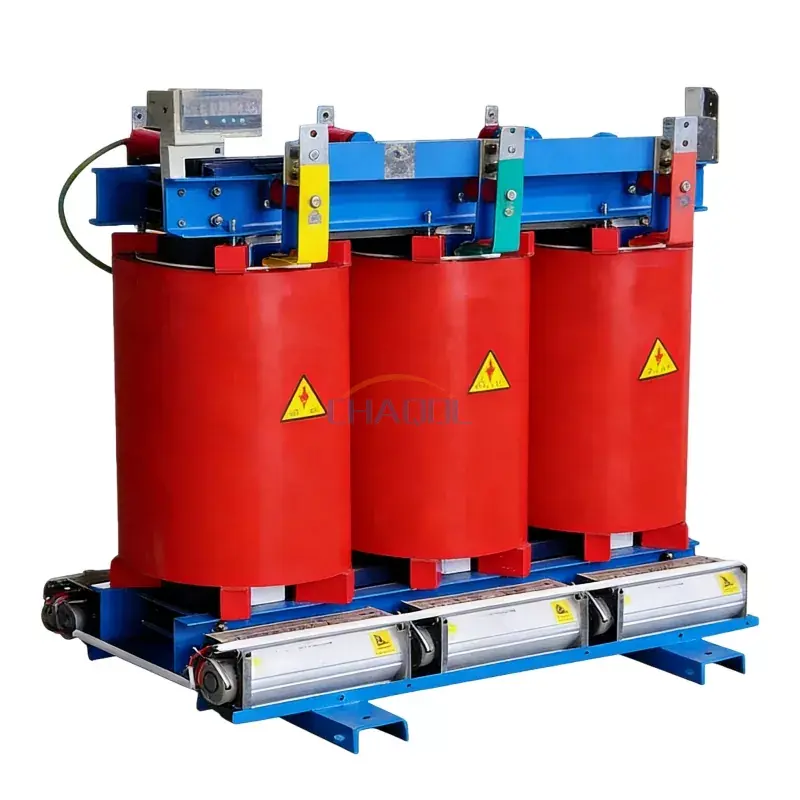

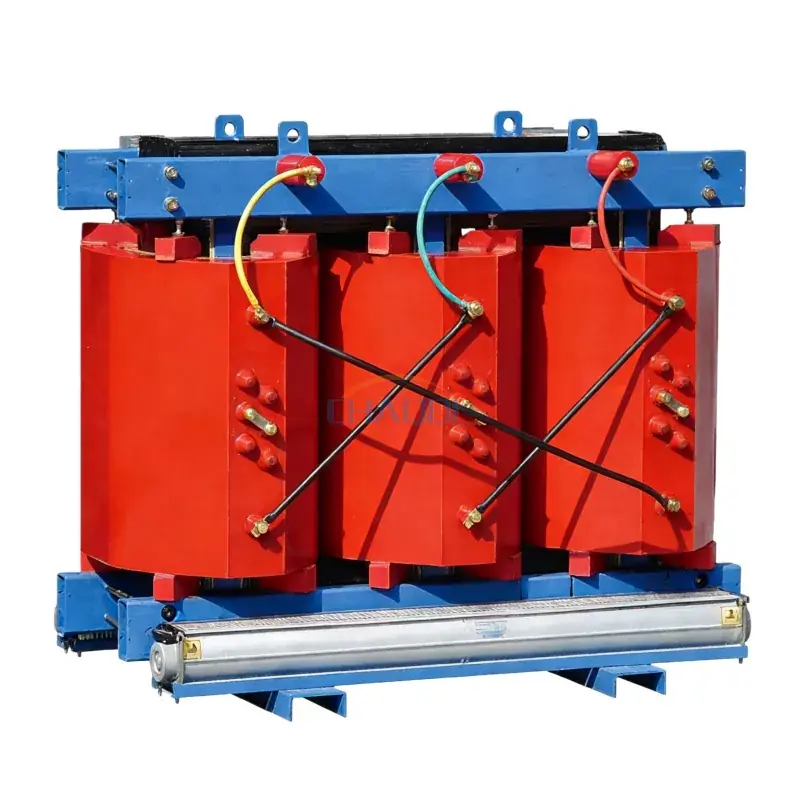

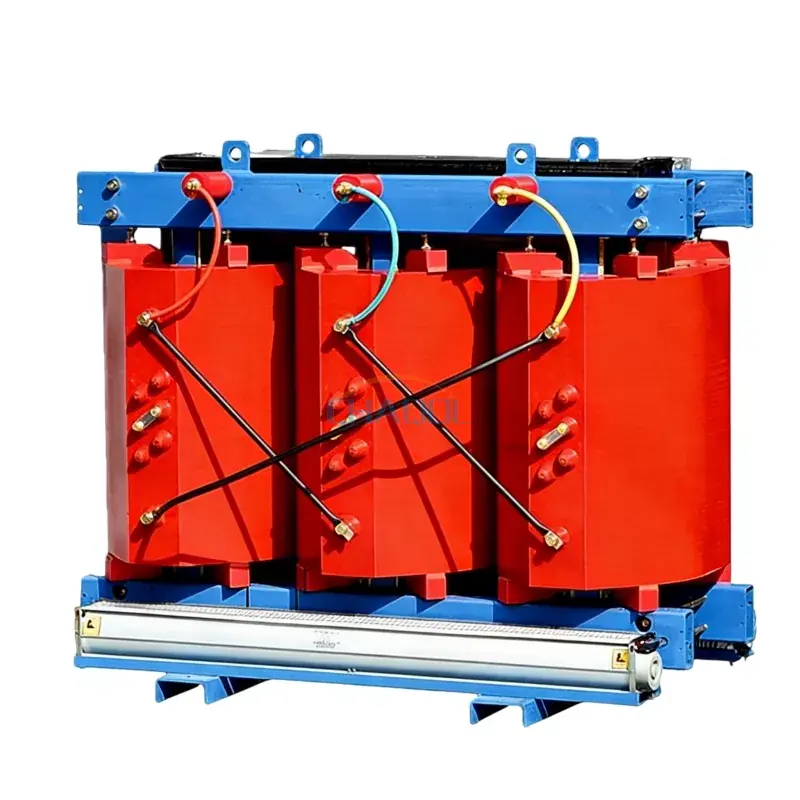

그만큼10KV 비정질 합금 건식 변압기(SBH15-H-(30-2500)/10)은 기름에 침지되지 않는 단열 구조로 설계되어 보다 안전한 작동, 화재 위험 감소 및 향상된 환경 성능을 보장합니다. 첨단 비정질 합금 코어 기술을 채택하여 무부하 손실을 크게 줄이고 현대 배전 시스템의 전반적인 에너지 효율성을 향상시킵니다.
기존의 오일 침지식 장치에 비해10KV 비정질 합금 건식 변압기상업용 건물, 산업용 플랜트, 재생 에너지 시스템, 도시 전력망 등 안전성과 유지 관리 필요성이 매우 낮은 까다로운 환경에서 안정적인 성능을 제공합니다.
이 구조설계는10KV 비정질 합금 건식 변압기효율적인 열 방출과 안정적인 자기 성능을 제공하여 긴 서비스 수명을 보장하고 시간이 지남에 따라 운영 비용을 절감합니다.
|

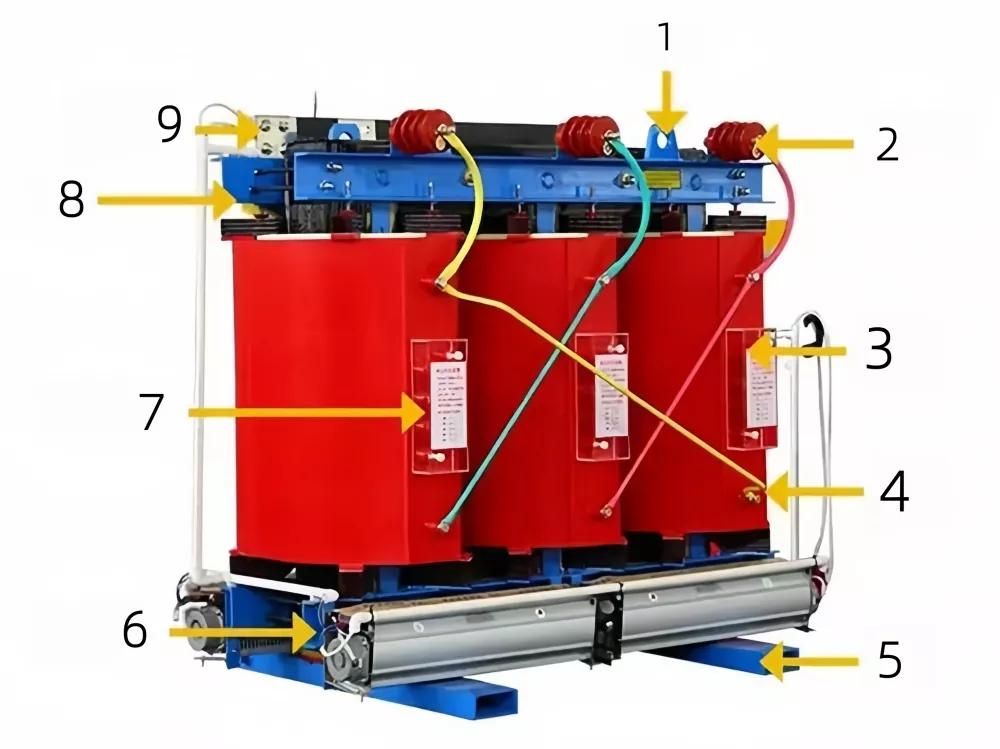

일련번호 |
이름 |
|
1 |
링(체조) |
|
2 |
고전압 단자 |
|
3 |
고전압 탭 커넥터 |
|
4 |
고전압 커넥팅로드 |
|
5 |
베이스 |
|
6 |
접지 나사 |
|
7 |
고전압 커넥터 |
|
8 |
클램핑 부품 |
|
9 |
저전압 출력 구리 버스바 |
의 성능10KV 비정질 합금 건식 변압기저손실, 고효율 배전 시스템에 최적화되어 있습니다. 아래 표에는 다양한 용량 범위의 주요 전기 및 기계 사양이 나와 있습니다.
|
정격 용량(kVA) |
정격전압(kV) |
무부하 전류(%) |
손실(W) |
임피던스 전압(%) |
치수(mm) 길이 * 너비 * 높이 |
||
|
고압 |
저기압 |
무부하 |
짐 |
짐 |
|||
|
30 |
20±2*2.5
|
0.4 |
1.7 |
40 |
600 |
5.5 |
1000*780*1060 |
|
50 |
1.3 |
55 |
960 |
1030*850*1110 |
|||
|
80 |
1.0 |
75 |
1375 |
1060*900*1115 |
|||
|
100 |
1.0 |
90 |
1650 |
1110*910*1170 |
|||
|
160 |
0.7 |
120 |
2420 |
1220*910*1235 |
|||
|
200 |
0.7 |
145 |
2860 |
1290*920*1275 |
|||
|
250 |
0.7 |
165 |
3355 |
1360*920*1310 |
|||
|
315 |
0.5 |
200 |
4015 |
1380*860*1415 |
|||
|
400 |
0.5 |
240 |
4730 |
1510*900*1490 |
|||
|
500 |
0.5 |
290 |
5665 |
1640*900*1545 |
|||
|
630 |
0.3 |
370 |
6820 |
6 |
1740*1120*1550 |
||
|
800 |
0.3 |
450 |
8250 |
2070*1230*1595 |
|||
|
1000 |
0.3 |
530 |
11330 |
2260*1350*1635 |
|||
|
1250 |
0.2 |
620 |
13200 |
2360*1350*1695 |
|||
|
1600 |
0.2 |
750 |
15950 |
2530*1390*1775 |
|||
|
2000 |
0.2 |
900 |
19410 |
2750*1450*1900 |
|||
|
2500 |
0.2 |
1080 |
22220 |
2900*1510*2000 |
|||
이것10KV 비정질 합금 건식 변압기산업용 배전, 지하철 시스템, 상업 단지, 병원, 데이터 센터 및 재생 에너지 변전소에 널리 사용됩니다. 건식 구조로 인해 높은 화재 안전 표준과 지속적인 작동 신뢰성이 요구되는 환경에 특히 적합합니다.
최적화된 코어 소재와 고급 냉각 설계로10KV 비정질 합금 건식 변압기안정적인 전압 출력을 유지하면서 에너지 손실을 크게 줄입니다. 이는 에너지 효율성과 지속 가능한 전력 인프라에 초점을 맞춘 프로젝트를 위한 장기적으로 비용 효율적인 솔루션입니다.
비교할 때10KV 비정질 합금 건식 변압기표준 시장 대안을 사용하면 효율성, 내구성 및 수명주기 비용에서 몇 가지 주요 차이점이 분명해집니다.
|
비교항목 |
당사의 비정질 합금 건식 변압기 |
전통적인 실리콘 강철 건식 변압기 |
침지변압기(공용시장형) |
|
핵심 소재 |
비정질 합금 저손실 코어 |
실리콘 강철 코어 |
실리콘 강철 코어 |
|
에너지 손실 |
매우 낮은 무부하 손실 |
중간 손실 |
더 높은 손실 |
|
안전 |
기름 없음, 방화 설계 |
건식, 안전성 보통 |
오일 누출 및 화재 위험 |
|
유지 |
낮은 유지보수 |
중간 유지보수 |
높은 유지 관리 |
|
수명 |
긴 서비스 수명 |
중간 |
중간 |
Q1: 비정질 합금 변압기를 더 효율적으로 만드는 것은 무엇입니까?
A: 비정질 코어 구조는 히스테리시스 손실을 크게 줄여 기존 변압기 코어에 비해 무부하 에너지 소비를 줄입니다.
Q2: 이 변압기는 실내 설치에 적합합니까?
A: 예, 건식 설계는 변전소, 상업용 건물, 산업 시설 등 실내 환경을 위해 특별히 고안되었습니다.
Q3: 변압기 유지 관리는 얼마나 자주 필요합니까?
A: 절연유가 없고 건식 절연 시스템의 안정적인 구조로 인해 유지 관리 요구 사항이 최소화됩니다.
Q4: 유침식 변압기에 비해 가장 큰 장점은 무엇입니까?
A: 화재 및 누출 위험을 제거하는 동시에 더 나은 환경 호환성과 더 쉬운 설치를 제공합니다.
Q5: 과부하 조건을 처리할 수 있습니까?
A: 예, 장치는 강제 공기 냉각을 지원하므로 구성에 따라 일시적인 과부하 작동을 최대 50%까지 허용합니다.
