전력기기 전문제조업체로서,안치앙 파워믿을 수 있는 서비스를 제공합니다제로 시퀀스 변류기잔류 전류를 감지하고 배전 시스템의 지락 보호를 지원하도록 설계되었습니다. 분할 코어 구조, 안정적인 자기 성능, 편리한 설치 덕분에 빠른 오류 감지와 신뢰할 수 있는 작동이 필수적인 보호 및 모니터링 애플리케이션에 적합합니다.
영상 변류기(Zero Sequence Current Transformer)는 전류 불균형 및 지락으로 인해 발생하는 잔류 또는 영상 전류를 감지하는 데 사용되는 특수 변류기입니다. 주로 개별 상 전류를 측정하는 기존 변류기와 달리 이 장치는 변압기 코어를 통과하는 결합 전류를 모니터링합니다. 정상적인 작동 조건에서 모니터링되는 전류의 벡터 합계는 0에 가깝습니다. 지락이나 누설 경로가 발생하면 밸런스가 바뀌고 잔류 전류가 감지됩니다. 그런 다음 이 신호는 보호 계전기로 전송되어 적절한 보호 조치를 시작할 수 있습니다.
산업용 배전망, 변전소, 스위치기어 어셈블리 및 개조 프로젝트의 경우 올바른 변압기를 선택하려면 코어 설계, 구멍 크기, 절연, 설치 방법, 정확성, 계전기 호환성 및 환경 조건에 주의해야 합니다. 적절하게 선택된 영상변류기는 보호 시스템이 보다 효과적으로 대응하도록 돕는 동시에 오류 모니터링을 개선할 수 있습니다.
코어 밸런스 전류 변환기 또는 잔류 전류 변환기라고도 불리는 영 시퀀스 전류 변환기는 전기 회로 내의 전류 불균형을 감지하도록 설계되었습니다. 주요 용도는 지락, 절연 문제 또는 누설 경로와 관련된 잔류 전류를 식별하는 것입니다.
작동 개념은 기존 상 변류기의 작동 개념과 다릅니다. 하나의 도체만 측정하는 대신 보호된 회로에 속하는 도체가 자기 코어를 통과합니다. 도체를 통해 흐르는 전류가 균형을 이루면 이들의 자기 효과가 서로 크게 상쇄됩니다. 오류로 인해 전류가 의도하지 않은 경로를 통해 흐르게 되면 코어에 잔류 자기장이 발생하고 2차 권선에서 해당 신호가 생성됩니다.
이러한 작동 원리를 통해 변압기는 보호 계전기 및 기타 모니터링 장비와 함께 작동할 수 있습니다. 따라서 전기 엔지니어 및 시스템 통합자에게 장치는 전체 지락 보호 체계 내에서 중요한 감지 구성 요소 역할을 합니다.
작동 원리는 키르히호프의 전류 법칙과 밀접한 관련이 있습니다. 평형 3상 회로에서 위상 전류의 벡터 합은 이론적으로 0입니다.
Ia + Ib + Ic = 0
결과적으로 코어 내부에서 생성되는 자속은 최소화되고 2차 출력은 매우 작게 유지됩니다.
접지 결함이 발생하면 전류의 일부가 의도하지 않은 경로를 통해 의도된 회로를 벗어납니다. 따라서 현재 균형이 깨졌습니다.
Ia + Ib + Ic ≠ 0
결과적인 잔류 전류는 코어에 자속을 생성합니다. 그런 다음 2차 권선은 보호 계전기에 의해 감지될 수 있는 전기 신호를 생성합니다.
일반적인 보호 순서는 다음과 같이 요약될 수 있습니다.
이 프로세스를 통해 보호 시스템은 개별 위상 변류기의 측정에만 의존하지 않고 비정상적인 잔류 전류를 식별할 수 있습니다.

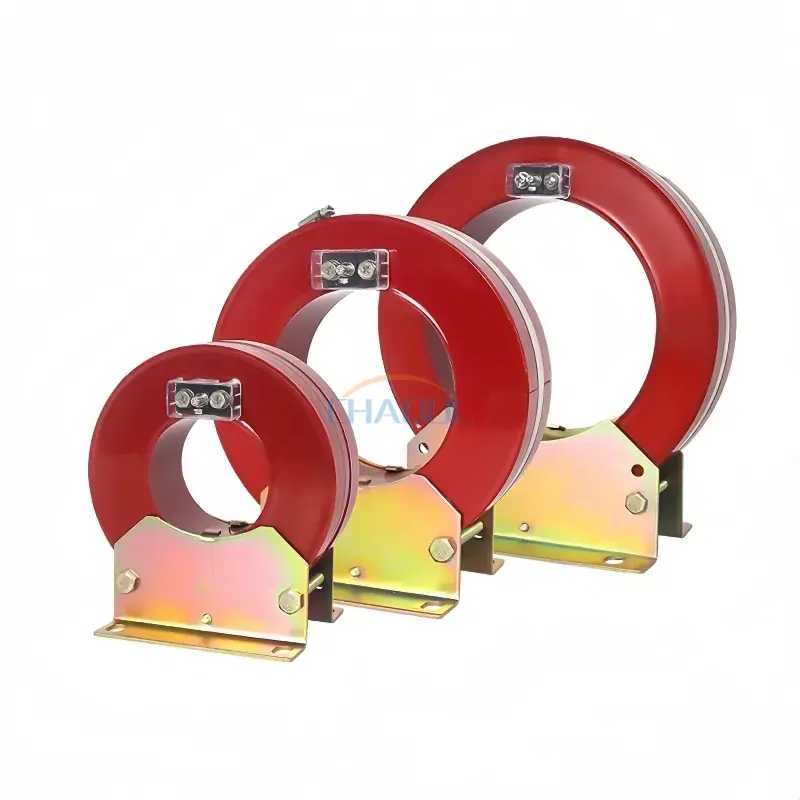

산업용 전기 응용 분야의 경우 기계 구조와 전자기 성능이 똑같이 중요합니다. Anqiang Power의 LXK 계열은 에폭시 수지 진공 주조가 포함된 분할 코어 설계를 사용하므로 케이블을 제거할 필요 없이 기존 기본 케이블 주위에 변압기를 설치할 수 있습니다. 이는 가동 중지 시간 최소화가 최우선인 개조 및 유지 관리 프로젝트에 특히 유용할 수 있습니다.
이 유형의 변압기를 평가할 때는 몇 가지 특성을 고려해야 합니다.
이러한 특성으로 인해 기본 회로를 광범위하게 수정하지 않고도 기존 전기 인프라를 업그레이드할 때 분할 코어 설계가 특히 실용적입니다.
영상변류기는 광범위한 배전 및 보호 시스템에 통합될 수 있습니다. 주요 역할은 보호 또는 모니터링 장비에 잔류 전류 정보를 제공하는 것입니다.
일반적인 응용 분야는 다음과 같습니다.
예를 들어 배전 캐비닛에서 변압기는 다운스트림 회로에 공급되는 도체를 모니터링할 수 있습니다. 절연 열화로 인해 전류가 대지로 흐르면 결과로 발생하는 잔류 전류를 감지하여 보호 계전기로 전송할 수 있습니다. 그런 다음 릴레이는 측정된 조건에 회로 중단이 필요한지 여부를 결정할 수 있습니다.
비정상적인 전류 상태를 조기에 감지하면 장비 손상, 가동 중지 시간 연장 및 전기 안전 사고의 위험을 줄이는 데 도움이 될 수 있으므로 이러한 접근 방식은 매우 중요합니다.
제로 시퀀스 변류기 선택 시 조리개 크기만을 기준으로 해서는 안 됩니다. 엔지니어는 전기 시스템, 설치 환경, 보호 계전기 및 기계적 배치를 함께 평가해야 합니다.
| 선택 요소 | 고려해야 할 사항 | 중요한 이유 |
|---|---|---|
| 코어 조리개 | 내부 직경을 케이블 또는 도체 배열과 일치시키십시오. | 실용적인 설치와 충분한 간격 보장 |
| 시스템 전압 | 전기 시스템과의 호환성 확인 | 적절한 절연과 안전한 작동을 지원합니다. |
| 잔류 전류 | 예상 감지 범위 결정 | 적절한 보호 감도를 보장하는 데 도움이 됩니다. |
| 릴레이 호환성 | 보조 출력 및 릴레이 요구 사항 확인 | 보호 시스템이 신호를 올바르게 해석할 수 있는지 확인합니다. |
| 설치 방법 | 솔리드 코어 또는 분할 코어 구성을 고려하십시오. | 분할 코어 모델은 개조 애플리케이션에 유리합니다. |
| 환경 조건 | 온도, 오염도, 습도, 설치 위치 | 안정적인 장기 작동을 지원합니다. |
개조 응용 분야의 경우 스플릿 코어 변압기는 일반적으로 기술자가 기본 회로를 완전히 분해하는 대신 기존 케이블 배열 주위에 설치할 수 있기 때문에 실질적인 이점을 제공할 수 있습니다.
안정적인 잔류 전류 측정을 위해서는 올바른 설치가 필수적입니다. 변압기 구멍을 통과하는 도체 라우팅은 변압기가 보호 회로의 전체 전류 관계를 측정할 수 있도록 보호 설계를 따라야 합니다.
설치하기 전에 엔지니어는 다음을 확인해야 합니다.
참조된 LXK 시리즈의 경우 명시된 정상 작동 조건에는 실내 설치, 주변 온도 범위 -5°C ~ 40°C, 비부식성, 저공해 환경이 포함됩니다. 엔지니어는 설치 전에 항상 선택한 제품의 기술 문서를 참조하여 실제 프로젝트 조건을 확인해야 합니다.
안치앙 파워의 LXK 계열은 다양한 기본 케이블 배열을 수용할 수 있는 다양한 조리개 옵션을 제공합니다. 사용 가능한 치수 범위는 약 80mm ~ 300mm이므로 엔지니어가 변압기를 기존 배전 장비에 통합할 때 유연성을 제공합니다.
| 모델 | 조리개 D | 차원 E | 치수 L | 치수 L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58mm | 130mm | 123mm |
| LXK-100 | Φ100 | 58mm | 130mm | 122mm |
| LXK-120 | Φ120 | 57mm | 130mm | 120mm |
| LXK-150 | Φ150 | 58mm | 190mm | 123mm |
| LXK-180 | Φ180 | 58mm | 190mm | 125mm |
| LXK-200 | Φ200 | 60mm | 280mm | 129mm |
| LXK-240 | Φ240 | 80mm | 280mm | 167mm |
| LXK-260 | Φ260 | 55mm | 280mm | 120mm |
| LXK-300 | Φ300 | 80mm | 280mm | 170mm |
자세한 제품 정보를 보려면 엔지니어가 다음을 검토할 수 있습니다.제로 시퀀스 변류기 제품 페이지사용 가능한 조리개 크기를 설치의 물리적 요구 사항과 비교하십시오.
주요 목적은 지락 및 전류 누출과 관련된 잔류 전류 또는 영상분 전류를 감지하는 것입니다. 모니터링 및 오류 격리를 위해 출력을 보호 계전기에 연결할 수 있습니다.
예. 분할 코어 구조는 기본 케이블을 분리하지 않고도 기존 케이블 주위에 변압기를 조립할 수 있기 때문에 개조 및 유지 관리 애플리케이션에 특히 유리합니다.
기존 변류기는 일반적으로 개별 도체의 전류를 측정하는 반면, 제로 시퀀스 변압기는 코어를 통과하는 도체의 벡터 관계에서 발생하는 잔류 전류를 감지합니다.
일반적인 응용 분야에는 배전 캐비닛, 변전소, 링 주 장치, 변압기 보호 시스템, 개폐 장치 어셈블리 및 회로 차단기 보호 패널이 포함됩니다.
중요한 요소에는 코어 구멍, 전기 시스템 요구 사항, 예상 잔류 전류, 2차 출력, 릴레이 호환성, 절연 요구 사항, 설치 방법 및 환경 조건이 포함됩니다.
제로 시퀀스 변류기(Zero Sequence Current Transformer)는 현대 지락 감지 및 전기 보호 시스템을 위한 중요한 감지 구성 요소입니다. 정상적인 전류 균형이 교란될 때 생성되는 잔류 전류를 모니터링하여 보호 계전기에 비정상적인 작동 조건을 식별하는 데 유용한 정보를 제공합니다. 분할 코어 구조는 특히 개조 및 유지 관리 프로젝트에서 설치 유연성을 더욱 향상시킵니다.
신뢰할 수 있는 잔류 전류 감지가 필요한 프로젝트를 위해 Anqiang Power는 다양한 구멍 크기, 에폭시 수지 진공 주조, 냉간 압연 실리콘 강철 코어 및 무산소 구리 권선을 갖춘 LXK 시리즈 솔루션을 제공합니다. 배전망, 배전반 조립 또는 보호 시스템에 적합한 변압기를 선택하는 경우,저희에게 연락주세요귀하의 기술 요구 사항에 대해 논의하고 귀하의 응용 분야에 적합한 영상 변류기 솔루션을 찾으십시오.
