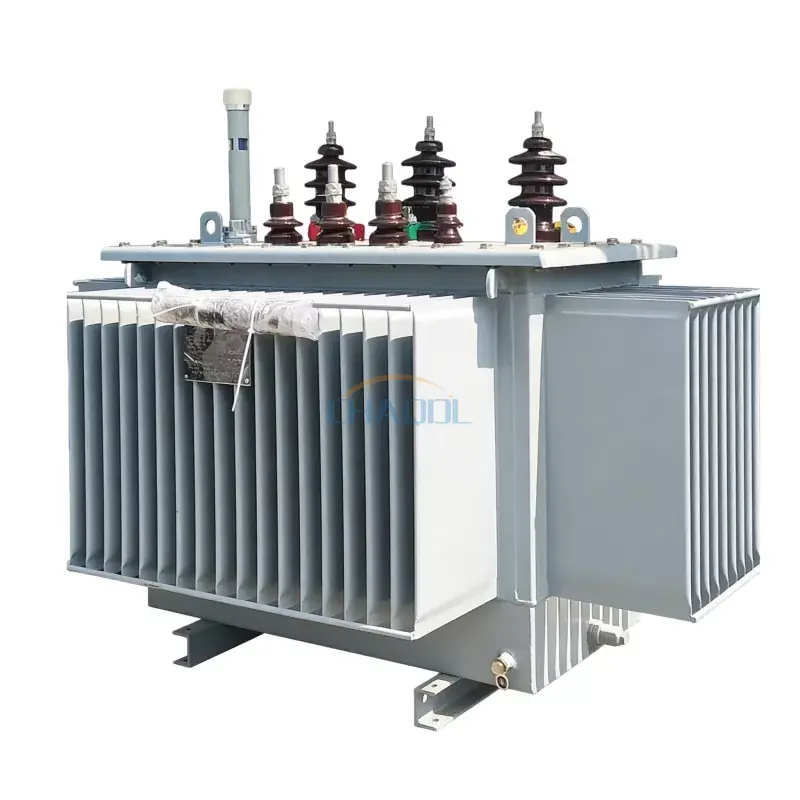

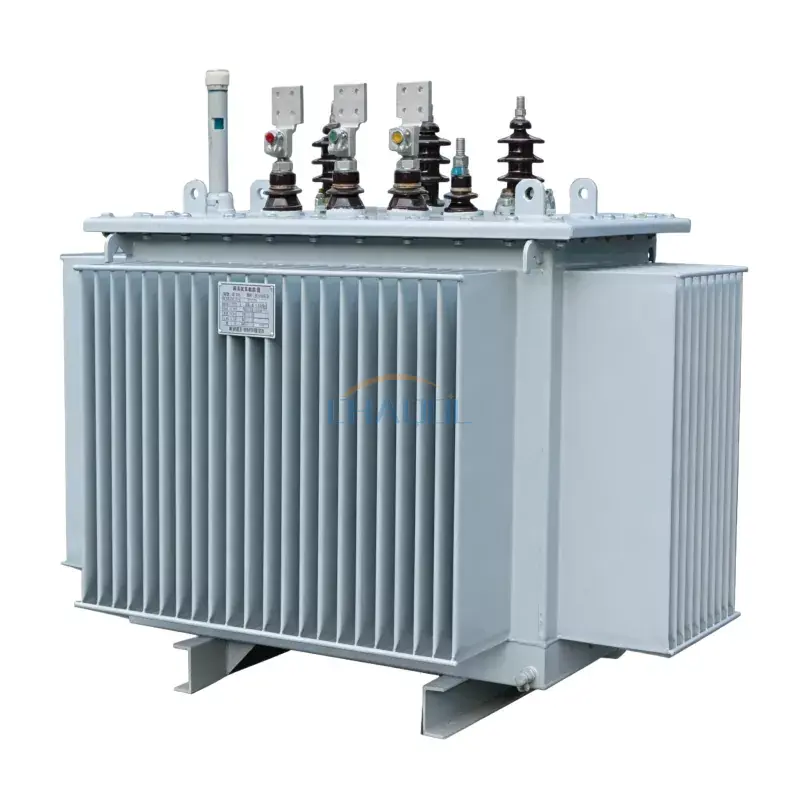

그만큼11KV 오일 침지 변압기(S11-M-(30-2500))은 안정적인 실외 및 실내 배전망용으로 설계된 3상 배전 변압기입니다. 고효율 냉각 성능을 갖춘 완전 밀봉형 오일 침지 구조를 채택하여 장기간 부하 조건에서도 안정적인 작동을 보장합니다.
냉간 압연 실리콘 강철 코어와 무산소 구리 권선으로 제작된 이 제품은 강력한 단락 저항, 낮은 에너지 손실, 탁월한 전압 조절 성능을 제공하므로 산업, 유틸리티 및 인프라 전력 시스템에 적합합니다.
현대 그리드 시스템에서는11KV 오일 침지 변압기특히 옥외 변전소와 산업용 전력망에서 비용 효율성과 운영 신뢰성 사이의 균형을 위해 널리 선택됩니다.
S11 유형 10/11KV 유침 변압기의 성능 매개변수.
|
정격 용량(kVA) |
전압 조합(kV) |
무부하 손실(W) |
부하 손실(W) |
무부하 전류(%) |
단락 임피던스(%) |
|
|
고압 |
저기압 |
|||||
|
30 |
6 6.3 10 10.5 11 |
0.4 |
100 |
630/600 |
2.3 |
4.0 |
|
50 |
130 |
910/870 |
2.0 |
|||
|
63 |
150 |
1090/1040 |
1.9 |
|||
|
80 |
180 |
1310/1250 |
1.9 |
|||
|
100 |
200 |
1580/1500 |
1.8 |
|||
|
125 |
240 |
1890/1800 |
1.7 |
|||
|
160 |
280 |
2310/2200 |
1.6 |
|||
|
200 |
340 |
2730/2600 |
1.5 |
|||
|
250 |
400 |
3200/3050 |
1.4 |
|||
|
315 |
480 |
3830/3650 |
1.4 |
|||
|
400 |
570 |
4520/4300 |
1.3 |
|||
|
500 |
680 |
5410/5100 |
1.2 |
|||
|
630 |
810 |
6200 |
1.1 |
4.5 |
||
|
800 |
980 |
7500 |
1.0 |
|||
|
1000 |
1150 |
10300 |
1.0 |
|||
|
1250 |
1360 |
12800 |
0.9 |
|||
|
1600 |
1640 |
14500 |
0.8 |
|||
|
2000 |
2280 |
17820 |
0.6 |
5.0 |
||
|
2500 |
2700 |
20700 |
0.6 |
|||
표준 시장 솔루션과 비교하여,11KV 오일 침지 변압기효율성, 내구성 및 수명주기 비용 관리 측면에서 보다 균형 잡힌 성능을 제공합니다.
|
비교항목 |
S11 오일 침지 변압기 |
표준 S9 변압기 |
건식 변압기 |
|
핵심 소재 |
냉간 압연 규소강 |
일반 실리콘강 |
실리콘 스틸/에폭시 수지 |
|
에너지 손실 |
낮은 무부하 손실 |
더 높은 손실 |
중간 손실부터 높은 손실까지 |
|
냉각방식 |
오일 자연 냉각 |
오일 냉각 |
공기 냉각 |
|
서비스 수명 |
긴 서비스 수명 |
중간 |
중간 |
|
유지 |
낮은 유지관리 비용 |
중간 |
먼지가 많은 환경에서 유지 관리 수준 향상 |
그만큼11KV 오일 침지 변압기안정적인 전압 변환과 지속적인 작동이 필요한 농촌 전력망, 산업 공장, 광산 작업, 상업 단지 및 유틸리티 변전소에 널리 적용됩니다.
Q1: 유침식 변압기의 주요 장점은 무엇입니까?
A: 많은 건식 대안에 비해 더 나은 냉각 성능, 더 높은 과부하 용량 및 더 긴 서비스 수명을 제공합니다.
Q2: 11KV 오일 침지 변압기는 실외 사용에 적합합니까?
A: 예, 적절한 설치 보호 기능을 갖춘 실내 및 실외 변전소용으로 설계되었습니다.
Q3: 오일은 얼마나 자주 교체해야 합니까?
A: 정상적인 작동 조건에서 변압기 오일은 수년간 지속될 수 있지만 자주 교체하는 대신 정기적인 테스트를 권장합니다.
Q4: 이 모델이 기존 변압기보다 더 효율적인 이유는 무엇입니까?
A: S11 설계는 이전 S9 시리즈 모델에 비해 무부하 손실을 줄이고 에너지 효율성을 향상시킵니다.
Q5: 무거운 산업 부하를 처리할 수 있습니까?
A: 예, 변압기는 단락 저항이 강한 고부하 산업 및 유틸리티 애플리케이션용으로 설계되었습니다.
