안치앙 파워차세대 FZN25, FZRN25 시리즈를 선보입니다.실내 고전압 부하 스위치12kV, 50Hz 링 메인 유닛(RMU)용. 다음과 같이 설계되었습니다.진공 차단기에 연결된 직접 작동식 절연 접점, 이 스위치는 다음을 제공합니다.무아크 부하 투입/차단견고하고단락 보호(FZRN25의 경우). 유틸리티 변전소, 풍력 발전 수집 캐비닛 또는 산업 플랜트를 운영하는 경우 당사의 FZN25/FZRN25 시리즈는 안정적인 부하 제어 및 안전을 보장합니다.
✅ 시나리오 1: 수신/루프 스위치로 사용되는 12kV 링 메인 유닛(RMU)
사용FZN25주요 부하 차단 스위치로 사용됩니다. 630A 루프 전류를 처리하여 링 네트워크를 닫고 엽니다. 통합 접지 스위치는 유지 관리 중에 안전한 접지를 제공합니다.
✅ 시나리오 2: 변압기 피더 보호(예: 1000kVA, 1250kVA)
선택하다FZRN25. 퓨즈(SDLAJ-12)는 최대 31.5kA의 상간 및 접지 결함을 제거하고 진공 부하 스위치는 최대 125A의 정상 부하 전류를 처리합니다. 완벽한 대상풍력/태양열 수집 캐비닛그리고소형 변전소.
✅ 시나리오 3: 무부하 변압기 스위칭(≤1250kVA)
FZN25와 FZRN25는 모두 진공 단속기의 높은 유전 회복 덕분에 무부하 변압기를 끌 수 있습니다. 그러나 빈번한 단락 오류가 예상되는 경우 항상 선호합니다.FZRN25.
|
프로젝트 이름 |
매개변수 값 |
|
|
FZN25-12D/T630-20 |
FZRN25-12D/T125-31.5 |
|
|
정격전압 |
12KV |
|
|
정격 주파수 |
50Hz |
|
|
정격 동적 안정성 전류 |
50카 |
— |
|
정격 유효 부하 차단 전류 |
630A |
125A |
|
정격 폐쇄 루프 차단 전류 |
630A |
125A |
|
정격 케이블 충전 및 차단 전류 |
10A |
|
|
무부하 변압기 끄기(용량) |
1250KVA |
|
|
정격단락차단전류 |
— |
31.5카 |
|
정격 전송 전류 |
— |
2000A |
|
퓨즈 모델 |
— |
SDLAJ-12 |
|
충격 에너지 출력 |
— |
2-5J(중간) |
|
정격 단락 투입 전류 |
50카 |
|
|
접지 스위치의 정격 동적 안정성 전류 |
50카 |
|
|
접지 스위치 2S, 열적 안정 전류 |
20 카 |
|
|
보조 회로 정격 전압 |
AC/DC220,110 |
|
|
기계적 수명 |
10,000회 |
|

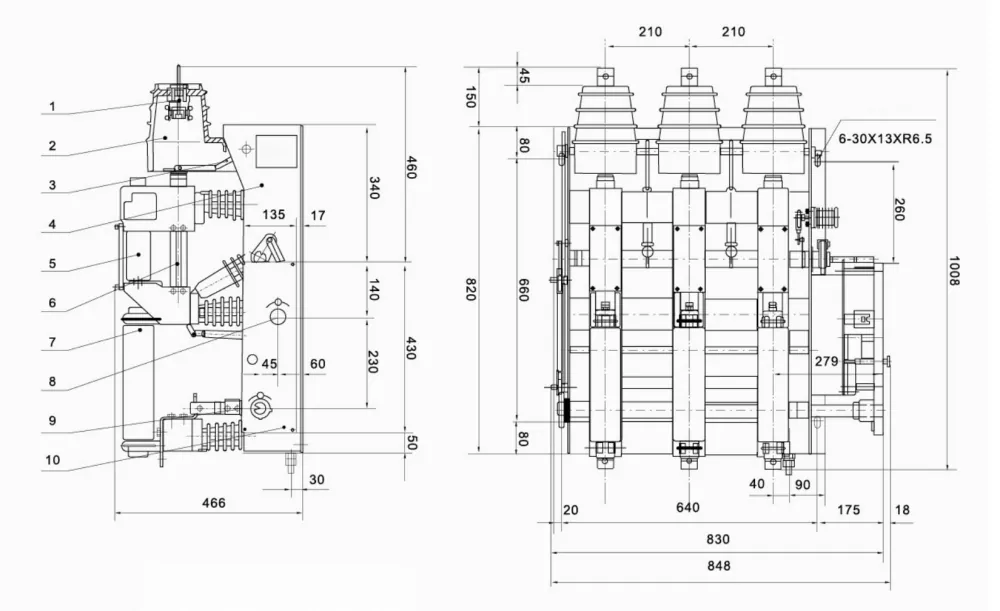

FZRN25-12D– 1. 고정 접점, 2. 절연 커버, 3. 밸브, 4. 프레임, 5. 진공 차단기, 6. 전도성 실린더, 7. 퓨즈, 8. 에너지 저장 샤프트, 9. 접지 스위치 샤프트, 10. 제어판.

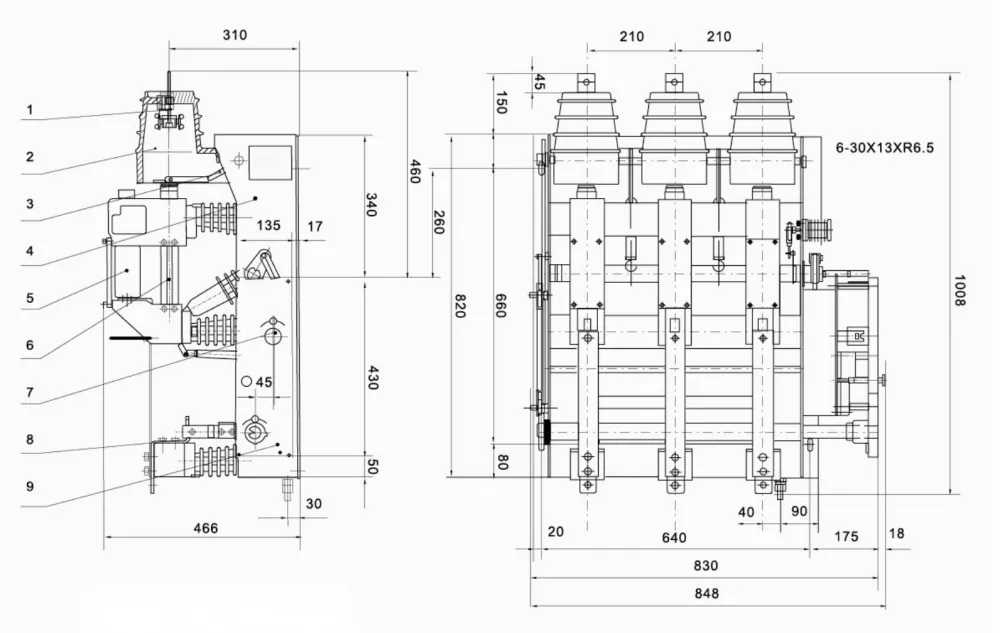

FZN25-12D– 동일한 견고한 구조이지만 퓨즈 홀더가 없습니다. 직접 동작 절연 접점 + 진공 차단기는 안전한 부하 전환을 보장합니다.
두 모델 모두 호환 가능KYN28-12, HXGN-12 및 모듈형 RMU 인클로저. 원격 SCADA 통합을 위해 선택적으로 전기 모터 메커니즘을 사용할 수 있습니다. CAD 도면(DXF/PDF)에 대해서는 당사에 문의하십시오.
😀 실제 프로젝트 참고자료:
✅ 필리핀 제도– RMU 캐비닛 업그레이드(2024~2025)를 위해 메트로 마닐라의 유틸리티 회사에 200개 이상의 FZN25-12D/T630-20 장치가 공급되었습니다.
✅ 베트남– 태양열 발전소 수집 캐비닛에 배치된 FZRN25-12D/T125-31.5 150세트(Binh Thuan성, 50MW 프로젝트).
정격전류, 동작방식(수동/전기), 변압기 용량을 알려주세요. 우리는 24시간 이내에 답변을 드리겠습니다.
