10KV 실내 변류기가 중전압 시스템의 측정 및 보호를 어떻게 향상시킬 수 있습니까?

안치앙 파워개발하다10KV 실내 변류기중전압 측정 및 계전기 보호용 LZZBJ9-10 모델은 완전 밀폐형 에폭시 수지 절연, 5A/1A 2차 전류 옵션 및 실내 배전 애플리케이션을 위한 다중 1차 전류 구성을 특징으로 합니다.

변류기는 높은 1차 전류를 계량기, 모니터링 장비 및 보호 계전기에서 안전하게 처리할 수 있는 표준화된 2차 신호로 변환하므로 중전압 전기 시스템의 핵심 구성 요소입니다. LZZBJ9-10 10KV 실내 변류기는 50Hz 또는 60Hz에서 실내 10KV 이하 AC 회로용으로 설계되었습니다. 완전히 밀폐된 에폭시 수지 구조는 절연, 기계적 보호 및 컴팩트한 설치를 하나의 구조로 결합합니다. 5A~2500A 범위의 1차 전류 옵션, 1A 또는 5A의 2차 전류, 12/42/75KV의 절연 수준을 통해 다양한 측정 및 보호 요구 사항에 맞게 구성할 수 있습니다.

목차

1. 10KV 실내 변류기란 무엇입니까?
2. 중전압 시스템에서는 어떻게 작동합니까?
3. 구매자는 어떤 기술 매개변수를 확인해야 합니까?
4. 안정적인 작동을 지원하는 설계 기능은 무엇입니까?
5. 일반적으로 어디에 사용됩니까?
6. 올바른 CT를 어떻게 선택해야 합니까?
7. 자주 묻는 질문
8. 맞춤형 솔루션을 원하시면 Anqiang Power와 상담하세요

10KV 실내 변류기란 무엇입니까?

10KV 실내 전류 변압기는 중전압 실내 전기 시스템의 전류를 측정하고 모니터링하도록 설계된 계측기 변압기입니다. 측정 장비와 보호 계전기를 높은 1차 전류에 직접 연결하는 대신 변압기는 전류를 다운스트림 장비에서 처리할 수 있는 표준화된 2차 값으로 줄입니다.

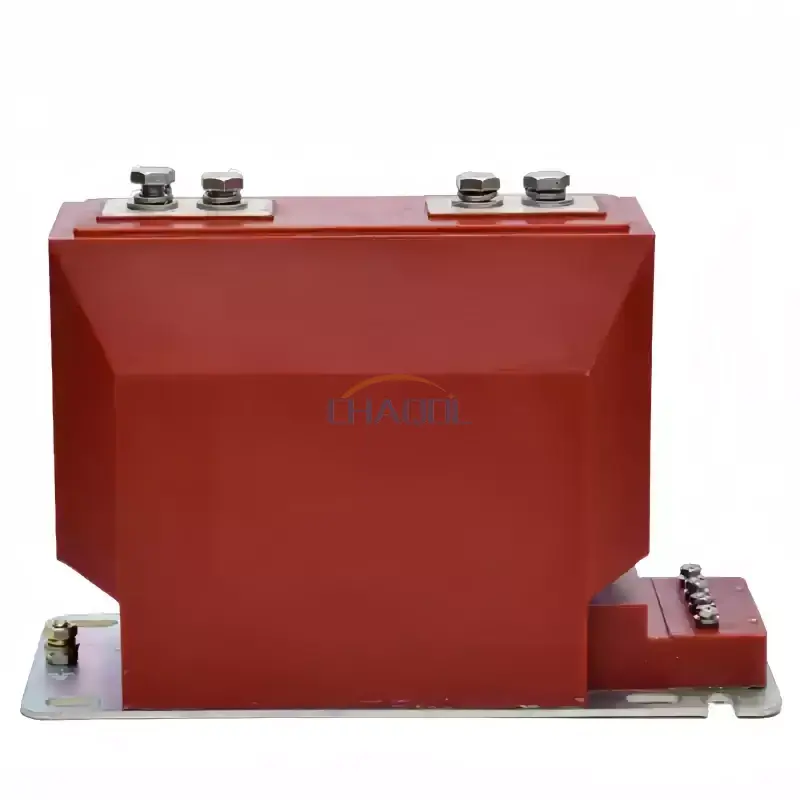

LZZBJ9-10 모델은 정격 주파수가 50Hz 또는 60Hz인 10KV 이하 회로용으로 설계되었습니다. 제조사 사양에 따르면 완전 밀폐형 에폭시 수지 구조를 사용하며 전류 측정, 에너지 측정, 계전기 보호 등에 적합합니다.

이러한 배열은 사용 가능한 전류 신호를 제공하는 동시에 기본 회로와 측정 또는 보호 장비 사이에 전기적 절연을 생성합니다. 결과적으로 CT는 고전력 전기 장비와 저수준 모니터링 시스템 간의 중요한 인터페이스가 됩니다.

중전압 시스템에서는 어떻게 작동합니까?

작동 원리는 전자기 유도를 기반으로 합니다. 전류가 1차 도체를 통해 흐르면 CT 코어에 자기장이 생성됩니다. 그런 다음 2차 권선은 미터, 보호 계전기 또는 모니터링 장치에 연결할 수 있는 비례 전류를 생성합니다.

예를 들어, 배전 시스템은 1차 측에서 수백 또는 수천 암페어를 전달할 수 있는 반면 연결된 모니터링 장비는 훨씬 더 작은 표준화된 전류에 맞게 설계되었습니다. 적절하게 선택된 CT는 필요한 변환 비율을 제공하므로 2차 회로가 1차 작동 조건을 나타낼 수 있습니다.

측정 및 보호 기능

• 전류 측정:전기 계량기와 모니터링 장비에 비례 신호를 제공합니다.
• 에너지 관리:전기 소비 및 작동 조건을 모니터링하는 데 사용되는 측정 시스템을 지원합니다.
• 릴레이 보호:비정상 또는 오류 조건이 발생할 경우 보호 계전기에 전류 신호를 공급합니다.
• 유통 자동화:자동화된 모니터링 및 제어 시스템에 대한 최신 정보를 제공합니다.

따라서 일반적인 측정 요구 사항과 전기 시스템의 보호 특성에 따라 CT를 선택해야 합니다.

구매자는 어떤 기술 매개변수를 확인해야 합니까?

변류기 선택은 물리적 치수보다는 애플리케이션의 전기적 매개변수부터 시작해야 합니다. 1차 전류, 2차 전류, 정확도 등급, 정격 출력, 절연 수준 및 단락 내성 특성은 모두 CT가 특정 개폐 장치 또는 배전 설치에 적합한지 여부에 영향을 미칩니다.

이러한 값은 주문하기 전에 항상 실제 전기 설계, 연결된 장비 및 해당 프로젝트 요구 사항과 비교하여 확인해야 합니다.

안정적인 작동을 지원하는 설계 기능은 무엇입니까?

완전 밀폐형 에폭시 수지 단열재

LZZBJ9-10은 내부 부품을 완전히 감싸는 에폭시 수지 주조 구조를 채택했습니다. 이 구조는 전기 절연을 제공하는 동시에 실내 스위치기어 환경에서 일반적으로 발생하는 환경 영향으로부터 내부 어셈블리를 보호합니다.

컴팩트한 일체형 구조

철심, 2차 권선 및 절연 시스템이 컴팩트한 본체에 통합되어 있습니다. 이는 스위치기어 패널과 배전 캐비닛의 설치 공간이 제한된 경우에 유용합니다. 컴팩트한 설계로 장비 통합 및 2차 배선 배열도 단순화할 수 있습니다.

보호된 보조 터미널

강화된 터미널 박스는 2차 배선에 대한 추가 보호를 제공합니다. 접지 베이스 및 장착 구조와 함께 이는 검사 및 유지 관리 중에 질서 있는 설치와 보다 안전한 접근을 지원하는 데 도움이 됩니다.

다중 현재 구성

다양한 1차 전류 구성을 통해 동일한 제품군이 광범위한 배전 애플리케이션을 처리할 수 있습니다. 사용 가능한 구성은 적용 가능한 모델 구성에 따라 저전류 정격에서 최대 2500A의 고전류 애플리케이션까지 확장됩니다.

일반적으로 어디에 사용됩니까?

컴팩트한 구조와 중전압 설계로 인해 이 유형의 CT는 여러 실내 전기 애플리케이션에 적합합니다.

• 실내 개폐 장치:측정 및 보호 회로에 전류 신호를 제공합니다.
• 배전 캐비닛:피더 및 전기 부하 모니터링을 지원합니다.
• 소형 변전소:측정 및 보호 장비와 기본 회로를 인터페이스합니다.
• 산업용 전력 시스템:제조 시설의 전기 작동 상태를 모니터링하는 데 도움이 됩니다.
• 에너지 관리 시스템:전기 모니터링 및 분석을 위한 최신 정보를 제공합니다.
• 유통 자동화:자동화된 전기 제어 및 모니터링을 위한 전류 감지를 지원합니다.

실제 설치에서 변압기는 보호 계전기, 에너지 계측기, 모니터링 장비 및 기타 보조 전기 장비와 함께 작동할 수 있습니다. 따라서 CT를 기존 스위치기어 시스템에 통합할 때 정확한 사양이 특히 중요합니다.

올바른 CT를 어떻게 선택해야 합니까?

엔지니어, 전기 계약자, 스위치기어 제조업체 및 구매 팀의 경우 제품 선택은 공칭 전압만이 아닌 전체 전기 애플리케이션을 기반으로 해야 합니다.

1. 시스템 전압을 확인하십시오.CT가 10KV 애플리케이션과 같은 실제 중전압 네트워크에 적합한지 확인하십시오.
2. 1차 전류를 결정합니다.예상되는 작동 및 시스템 조건에 해당하는 1차 전류 정격을 선택하십시오.
3. 2차 전류를 선택합니다.다운스트림 계측기와 보호 계전기에 1A 또는 5A 보조 전류가 필요한지 확인하세요.
4. 정확도 요구 사항을 정의합니다.측정 및 보호 회로에는 다양한 정확도 등급이 필요할 수 있습니다.
5. 2차 부담을 확인하세요.정격 출력은 연결된 보조 회로와 호환되어야 합니다.
6. 단열 요구 사항을 확인하십시오.절연 수준이 전기 시스템 및 프로젝트 설계와 일치하는지 확인하십시오.
7. 기계적인 설치 조건을 확인하십시오.장착 구멍, 단자 위치, 사용 가능한 캐비닛 공간 및 접지 배열을 모두 검토해야 합니다.

맞춤형 프로젝트의 경우 공급업체에 시스템 전압, 1차 전류, 2차 전류, 정확도 등급, 정격 부담, 설치 환경 및 의도된 애플리케이션을 제공하면 모델 선택 및 기술 커뮤니케이션을 크게 향상시킬 수 있습니다.

자주 묻는 질문

10KV 실내 변류기의 주요 기능은 무엇입니까?

주요 기능은 중전압 전기 시스템의 측정, 에너지 모니터링 및 계전기 보호를 위해 높은 1차 전류를 표준화된 낮은 2차 전류로 변환하는 것입니다.

어떤 2차 전류 옵션을 사용할 수 있습니까?

LZZBJ9-10 사양은 1A 및 5A의 정격 2차 전류 옵션을 지원합니다. 적절한 옵션은 연결된 측정 또는 보호 장비와 일치해야 합니다.

어떤 1차 전류 범위를 구성할 수 있습니까?

나열된 구성에는 5A~2,500A의 1차 전류 정격이 포함됩니다. 정확한 구성은 프로젝트의 전기 요구 사항에 따라 선택해야 합니다.

이 CT를 측정과 보호에 모두 사용할 수 있나요?

예. 이 제품은 측정 및 보호 애플리케이션을 위한 다양한 정확도 등급 조합을 지원합니다. 필요한 구성은 보호 체계와 측정 요구 사항에 따라 결정되어야 합니다.

CT구조물에 에폭시수지를 사용하는 이유는 무엇인가요?

에폭시 수지는 전기 절연 및 기계적 캡슐화 기능을 제공합니다. 완전 밀폐형 구조로 내부 부품을 보호하며, 실내 배전반 환경에서도 안정적인 동작을 지원합니다.

이 유형의 변류기를 어디에 설치할 수 있습니까?

일반적인 응용 분야에는 실내 개폐 장치, 배전 캐비닛, 소형 변전소, 산업용 전력 시스템, 에너지 관리 시스템 및 배전 자동화 장비가 포함됩니다.

맞춤형 솔루션을 원하시면 Anqiang Power와 상담하세요

고압 변류기를 선택할 때 1차 전류, 2차 전류, 정확도 등급, 정격 출력, 절연 수준 및 설치 구조의 올바른 조합이 필수적입니다. LZZBJ9-10은 실내 10KV 이하 전력 시스템을 위한 다양한 구성 옵션을 제공하므로 다양한 배전 환경의 측정 및 보호 애플리케이션에 적합합니다. 새로운 스위치기어 프로젝트를 계획 중이거나 기존 배전 캐비닛을 업그레이드하거나 특정 전기 매개변수를 중심으로 구성된 CT가 필요한 경우 10KV 실내 변류기 및저희에게 연락주세요안치앙 파워의 적합한 솔루션에 대한 기술 요구 사항을 충족하십시오.
