40.5KV 실외 단로 스위치

Model:GW5-40.5

Anqiang Power가 독자적으로 개발한 40.5KV 실외 차단 스위치는 이중 기둥, 수평 차단, 중앙 개방형이며 한쪽 또는 양쪽에 접지 스위치를 장착할 수 있습니다. AC 50Hz 애플리케이션에 적합한 실외용 고전압 장치이며 정격 전압 레벨은 40.5KV, 72.5KV 및 126KV입니다. 우리는 도면이나 고객 요구 사항에 따라 맞춤화할 수 있습니다.

문의 보내기

제품 설명

GW5 시리즈40.5KV 실외 단로 스위치AC 50Hz 조건에서 작동하는 중압 및 고전압 전송 및 배전 네트워크용으로 설계되었습니다. 이는 부하 전류 없이 전압이 흐르는 회로를 안전하게 격리하기 위해 변전소 및 발전소에서 널리 사용됩니다. 이 구조는 이중 컬럼 수평 V형 개방 메커니즘을 채택하여 열악한 실외 환경에서도 안정적인 전기 간극과 강력한 기계적 신뢰성을 보장합니다.

전통적인 고립 스위치와 비교하여, 이것은40.5KV 실외 단로 스위치향상된 내풍성, 강화된 오염 방지 성능, 보다 안정적인 접촉 시스템을 제공하여 해안, 사막 및 다습한 지역에서 장기간 작동에 적합합니다.

주요 디자인 특징

이중기둥 V형 수평개폐 구조로 안정성 향상
고강도 도자기 또는 복합 절연체를 사용한 모듈형 극 설계
수동 및 전동 작동 모드 지원
선택적 접지 구성: 비접지, 단일 접지, 이중 접지
안전을 위한 메인 블레이드와 접지 블레이드 간의 기계적 연동 시스템
옥외 장기 서비스를 위한 향상된 내식성

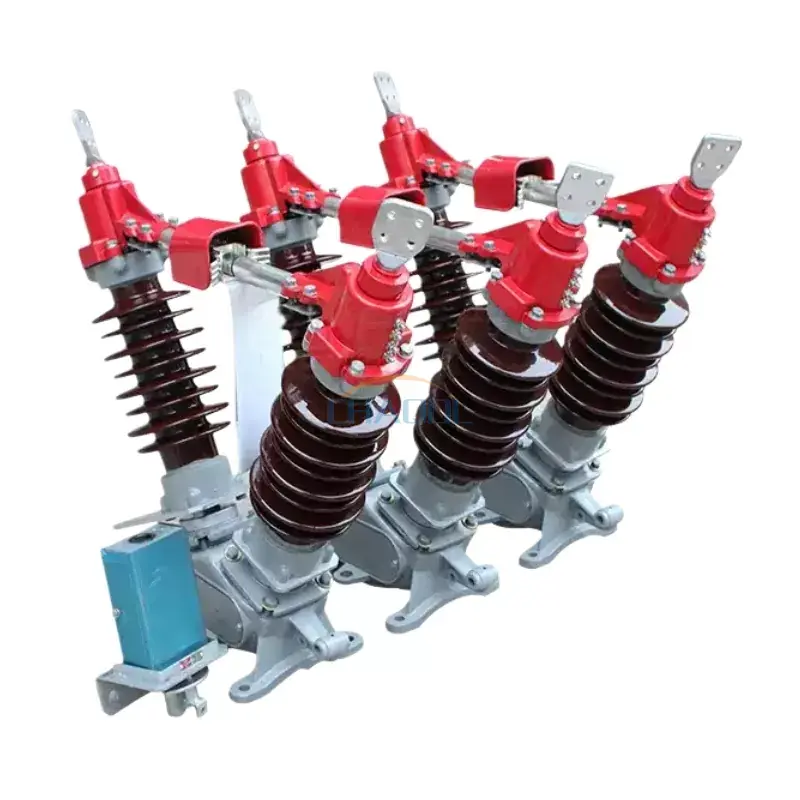

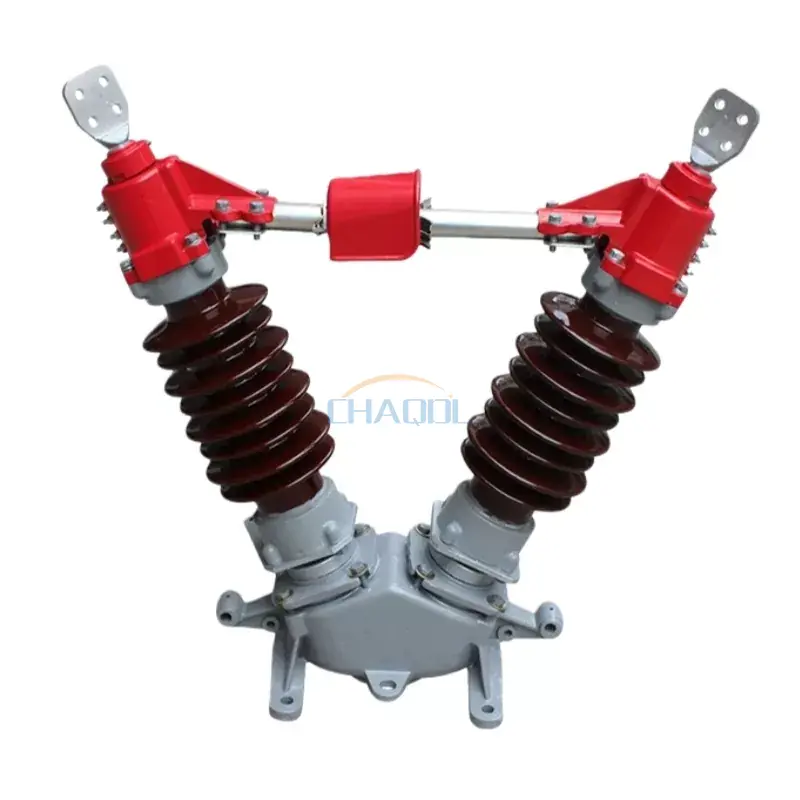

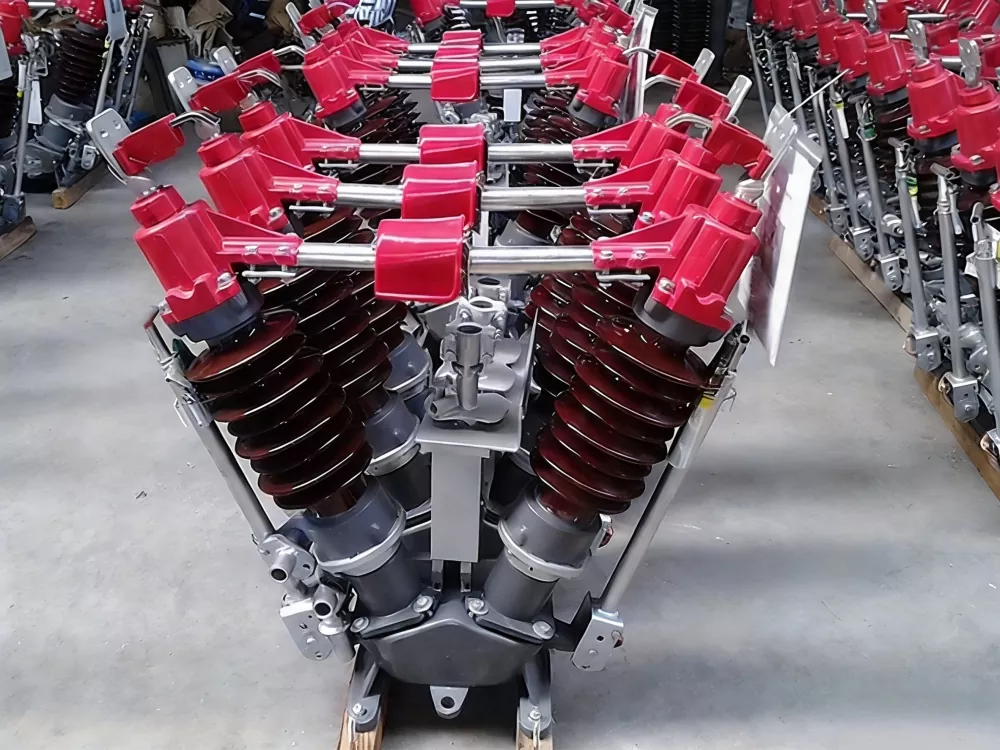

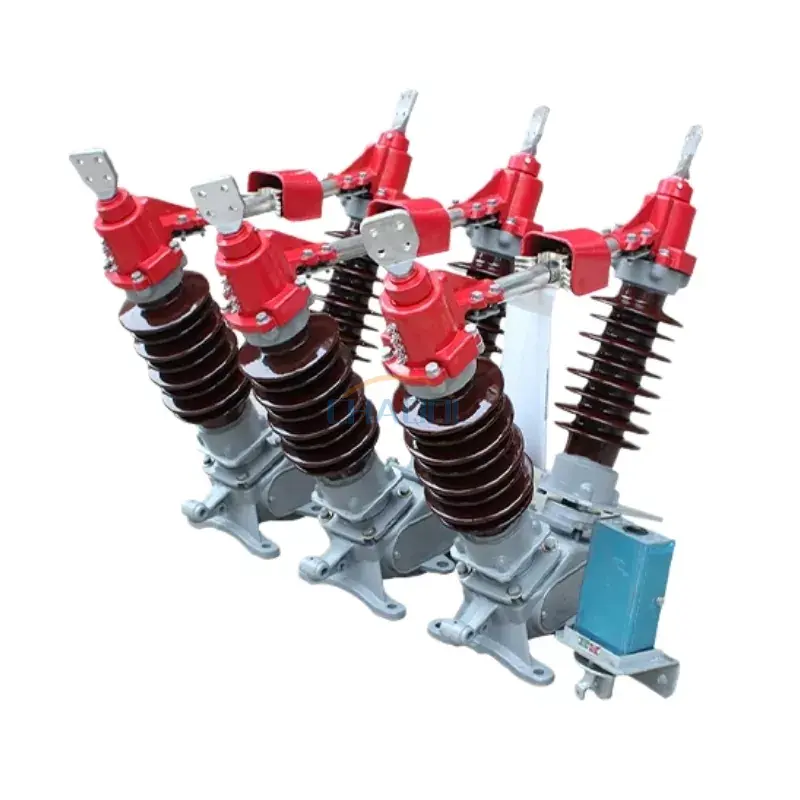

실제 제품 사진

40.5KV Outdoor Disconnecting Switch

기술적인 매개변수

프로젝트 이름			매개변수 값
정격전압			40.5KV	72.5KV			126KV
정격 절연 수준	1분 상용주파 내전압		95/115KV	140/160KV			230/245KV
	번개 전류 내전압		185/215KV	325/375KV			550/630KV
정격주파수			50Hz
정격전류			630/1250A	1600A			2000A
정격 단락 기간			4/2초
정격 단자 기계적 부하	수평 종방향 하중		750N	1000N
	수평횡하중		500N	750N
	수직력		750N	1000N
연면거리			1013/1256mm	1813/2248mm
기계적 수명			2000회
수동으로 작동되는 메커니즘			CS17，CS17G
모터 구동 작동 메커니즘		모델	CJ5/CJ6
		모터 전압	AC220/380,DC220
		제어 회로 전압	AC220，DC220
		개방시간(차단기의)	6±1초
제품 무게		접지되지 않음	360kg		500kg	800kg
		단일 접지	390kg		560kg	900kg
		이중 접지	430kg		620kg	1000kg

제품 치수 다이어그램

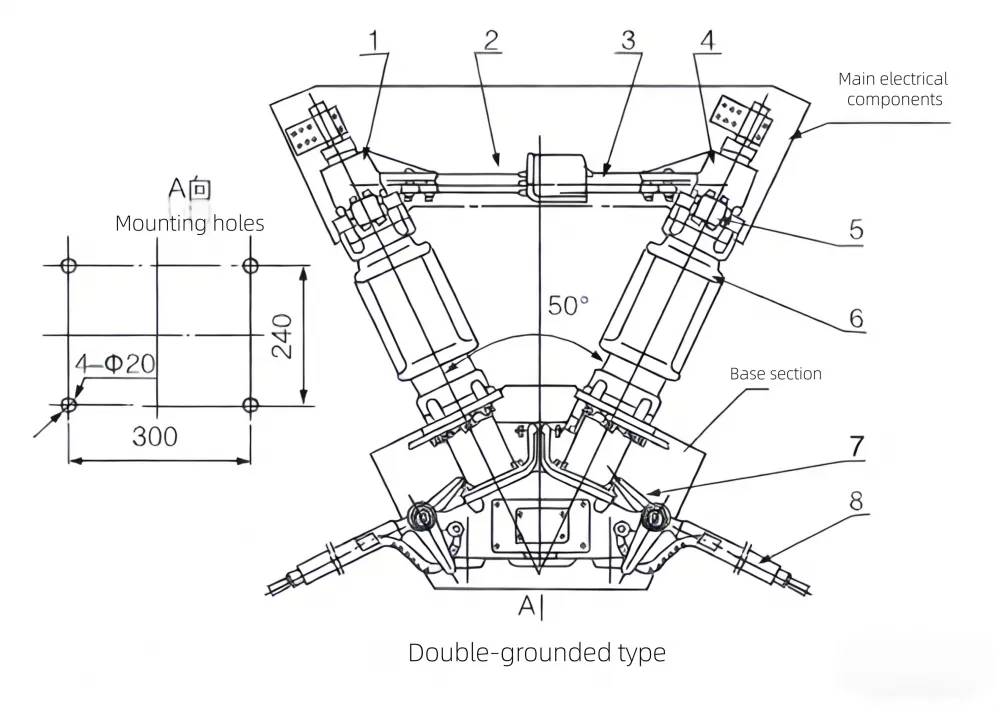

GW5-40.5KV 실외 단로 스위치 치수 다이어그램

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1. 터미널 블록
2. 주요연락처
3. 주요 접촉 손가락
4. 터미널 블록
5. 접지 접촉 핑거
6. 포스트 절연체
7. 리미트 플레이트
8. 접지 스위치

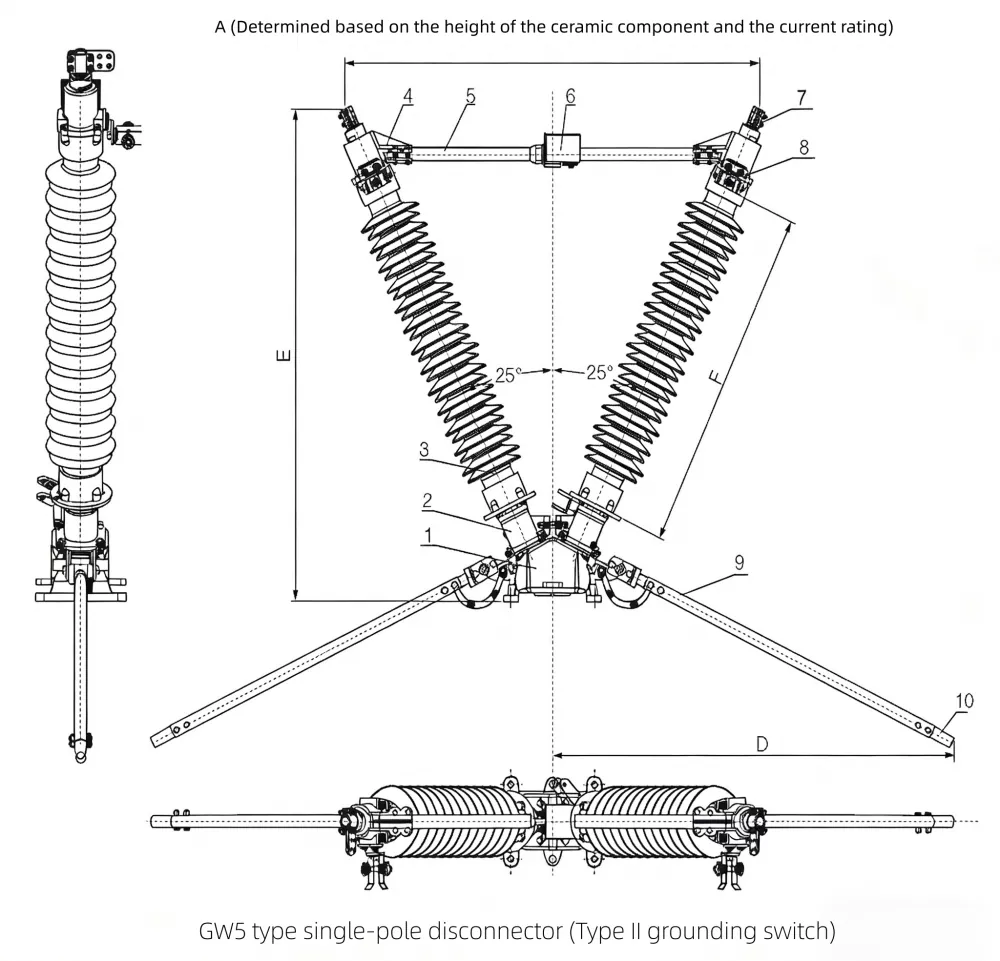

GW5-126 실외 차단 스위치 치수 다이어그램

Outdoor High Voltage Disconnect Switch Diagram

1. 베이스
2. 지원
3. 단열 포스트
4. 터미널 블록
5. 환축 전도성 막대
6. 사각 샤프트 전도성 막대
7. 터미널 클램프
8. 접지 스위치 고정 접점
9. 접지 스위치 알루미늄 튜브
10. 접지 스위치 접점

유사한 제품과의 비교

평가항목	GW5 40.5KV 실외 단로 스위치	기존 경쟁사 모델
구조적 안정성	더 높은 바람 저항을 갖춘 이중 기둥 V형 강화 디자인	단일 컬럼 구조, 낮은 기계적 안정성
접촉 성과	은도금 접촉 핑거, 최적화된 압력 분포	표준 구리 접점, 더 빠른 마모
옥외 내구성	부식방지 코팅 + 강화절연 시스템	기본 코팅, 제한된 해안 성능
운영 유연성	인터록 보호 기능으로 수동 + 전동 작동 지원	대부분 수동 작업만 가능
유지관리 비용	긴 기계적 수명으로 인해 낮음(2000사이클)	더 높은 유지 관리 빈도
