기사 요약: A 코어 전류 변압기를 통해측정 장비를 고전류 도체에 직접 연결하지 않고도 AC 전류를 측정하고 회로 보호를 지원하는 실용적인 방법을 제공합니다.안치앙 파워중전압 스위치기어, 계량 패널, RMU, GIS, 소형 변전소 및 산업용 전력 시스템을 포함한 배전 애플리케이션용 LMZC-10 시리즈를 개발합니다. 환상형 실리콘 강철 코어, 구리 2차 권선, 에폭시 수지 절연 및 컴팩트한 구조를 갖춘 이 변압기는 안정적인 전류 샘플링과 안정적인 장기 작동을 위해 설계되었습니다.
목차
- 스루 코어 변류기란 무엇입니까?
- 스루 코어 변류기는 어떻게 작동합니까?
- 구조 설계란 무엇입니까?
- 어떤 기술 매개변수가 가장 중요합니까?
- 스루 코어 변류기는 어디에 사용됩니까?
- 주요 성능 이점은 무엇입니까?
- 올바른 모델을 어떻게 선택해야 합니까?
- 어떤 설치 관행을 따라야 합니까?
- 자주 묻는 질문
- 결론

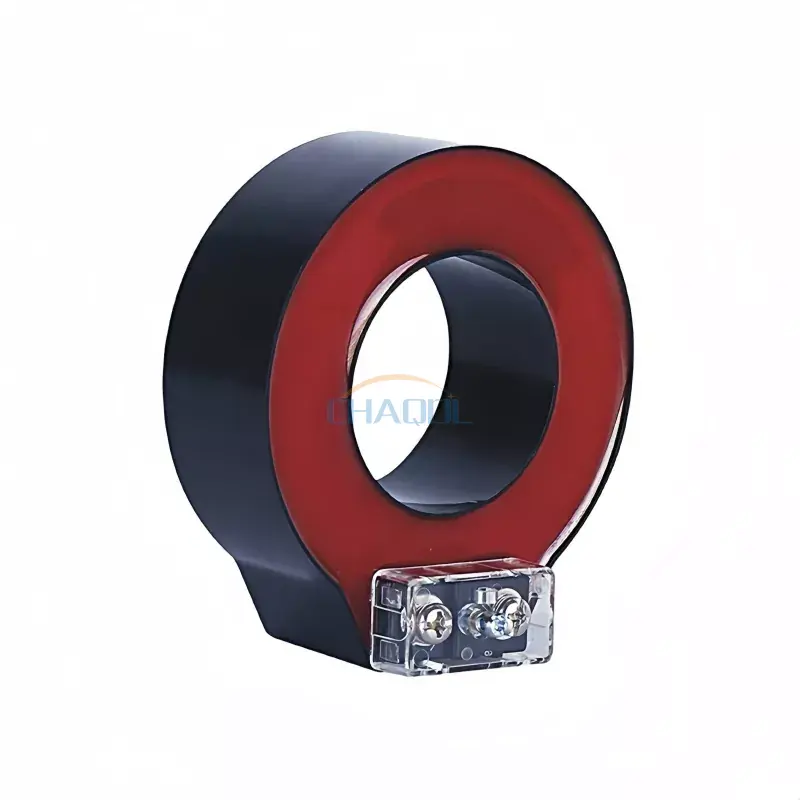

스루 코어 변류기란 무엇입니까?
관통 코어 전류 변압기(Through Core Current Transformer)는 높은 1차 전류를 계측기, 계측기 및 보호 계전기에서 안전하게 사용할 수 있는 더 낮고 표준화된 2차 전류로 변환하도록 설계된 전기 계측기 변압기입니다. 측정 회로를 고전류 도체에 직접 연결하는 대신 기본 케이블 또는 버스바가 변압기의 코어를 통과합니다.
안치앙 파워의 LMZC-10 계열은 작동 전압이 35kV 미만인 AC 전력 시스템용으로 설계되었습니다. 프로젝트 요구 사항에 따라 10kV, 24kV 및 35kV와 같은 전압 레벨과 관련된 애플리케이션에 맞게 구성할 수 있습니다. 그 구조는 신뢰할 수 있는 전류 샘플링, 측정 및 계전기 보호가 필수적인 애플리케이션에 적합합니다.
전용 1차 권선이 있는 기존 변압기와 달리 스루 코어 설계에서는 코어를 통과하는 도체를 1차 권선으로 사용합니다. 이 구조는 적절한 시스템으로의 통합을 단순화하면서 배전 장비를 위한 컴팩트한 솔루션을 제공할 수 있습니다.
스루 코어 변류기는 어떻게 작동합니까?
작동 원리는 전자기 유도를 기반으로 합니다. 교류 전류가 1차 도체를 통해 흐르면 도체 주위에 자기장이 생성됩니다. 자속은 변압기의 코어를 통과하여 2차 권선에 비례 전류를 유도합니다.
결과적인 2차 전류는 일반적으로 측정 또는 보호 장비에 연결하기 위해 표준화됩니다. LMZC-10의 경우 선택한 구성에 따라 2차 전류 옵션에는 5A 및 1A가 포함됩니다.
기본적인 운영 프로세스는 다음과 같이 요약될 수 있습니다.
- 기본 케이블 또는 부스바는 시스템 전류를 전달합니다.
- 1차 도체는 자기 코어를 통과합니다.
- 교류는 코어 내에 자속을 생성합니다.
- 2차 권선은 자속에 반응합니다.
- 감소된 2차 전류가 측정 또는 보호 회로에 전달됩니다.
- 연결된 장비는 모니터링, 측정 또는 보호 기능을 위해 신호를 사용합니다.
이러한 배열은 측정 회로를 기본 전원 도체에서 분리하여 많은 배전 응용 분야에서 전류 모니터링을 더욱 실용적으로 만듭니다.
구조 설계란 무엇입니까?
변압기 구성은 측정 안정성, 절연 성능, 환경 저항 및 서비스 수명에 직접적인 영향을 미칩니다. LMZC-10은 에폭시 수지 주조 절연체와 결합된 환상형 실리콘 강철 코어를 사용합니다.
코어 및 자기 회로
환상형 실리콘 강철 코어는 전자기 유도에 필요한 자기 경로를 제공합니다. 적절하게 설계된 자기 회로는 안정적인 전류 변환 특성을 유지하고 안정적인 측정 성능을 지원합니다.
1차 도체
코어를 통과하는 1차 도체는 단일 회전 1차 권선으로 기능합니다. 이러한 배열을 통해 변압기는 기존의 다중 회전 1차 권선 없이도 기존 케이블이나 부스바를 통해 흐르는 전류를 측정할 수 있습니다.
2차 권선
2차 권선은 고전도 구리선을 사용하여 연결된 미터 및 보호 장치에 안정적인 출력 전류를 생성합니다. 보조 회로는 장비 설계 및 해당 전기 안전 절차에 따라 올바르게 연결되고 처리되어야 합니다.
단열 및 하우징
이 제품은 에폭시 수지 절연체와 난연성 ABS 하우징을 사용합니다. 밀봉된 투명 단자 커버도 연결 영역 주변의 가시성을 향상시키는 동시에 보다 안전한 배선 및 유지 관리 작업을 지원하도록 설계되었습니다.
어떤 기술 매개변수가 가장 중요합니까?
변류기를 선택하려면 단순히 공칭 전류를 일치시키는 것 이상이 필요합니다. 엔지니어는 전기 시스템, 측정 목적, 설치 크기, 정확도 요구 사항 및 보호 요구 사항을 함께 평가해야 합니다.
| 매개변수 | LMZC-10 참조 | 중요한 이유 |
|---|---|---|
| 제품 모델 | LMZC-10 | 적용 가능한 제품 구성을 식별합니다. |
| 정격 주파수 | 50/60Hz | 일반적인 AC 전원 시스템 주파수와 일치 |
| 2차 전류 | 1A / 5A | 연결된 장비와의 호환성을 결정합니다. |
| 재료 | 난연성 ABS | 기계적 보호 및 전기적 안전을 지원합니다. |
| 핵심 | 토로이달 실리콘강 | 전류 변환을 위한 자기 경로 제공 |
| 격리 | 에폭시 수지 주조 | 절연성 및 내환경성 향상 |
| 적용 가능한 시스템 전압 | 35kV 이하 | 의도된 전기 적용 범위를 정의합니다. |
정확도 등급과 정격 부담도 신중하게 고려해야 합니다. 다양한 애플리케이션에는 측정 변류기, 보호 변류기 또는 이중 권선 구성이 필요할 수 있습니다. 필요한 1차 전류 범위는 가능한 최대 전류에서만 선택하기보다는 실제 작동 조건과 일치해야 합니다.
스루 코어 변류기는 어디에 사용됩니까?
컴팩트한 구조와 코어를 통한 직접적인 도체 배열 덕분에 이 유형의 변압기는 다양한 전기 측정 및 보호 애플리케이션에 적합합니다.
- 배전 캐비닛:배전 장비 내부의 전류 측정 및 모니터링을 지원합니다.
- 계량 패널:전기 측정 시스템에 전류 신호를 제공합니다.
- 중전압 개폐기:적합한 GIS, RMU 및 스위치기어 구성에 통합될 수 있습니다.
- 변전소:전류 샘플링 및 릴레이 보호 기능을 지원합니다.
- 산업 자동화:산업용 전력 제어 시스템 내에서 전기 모니터링을 가능하게 합니다.
- 재생 에너지 시스템:전기 설계와 변압기 사양이 호환되는 전류 모니터링을 지원할 수 있습니다.
- 개조 프로젝트:적합한 분할 코어 구성은 시스템 설계가 허용하는 기존 도체 주변의 설치를 단순화할 수 있습니다.
개조 작업의 경우 선택하기 전에 설치 조건을 평가해야 합니다. 코어 창, 도체 크기, 정격 전류, 절연 요구 사항 및 사용 가능한 설치 공간은 모두 실제 시스템과 일치해야 합니다.
주요 성능 이점은 무엇입니까?
컴팩트한 통합
링형 구조를 통해 1차 도체가 코어를 통과할 수 있으므로 전기 캐비닛 및 스위치기어를 위한 컴팩트한 측정 장치가 생성됩니다.
안정적인 전류 측정
토로이달 실리콘 강철 코어와 구리 2차 권선은 측정 및 보호 애플리케이션을 위한 안정적인 전류 변환 특성을 제공하도록 설계되었습니다.
절연 보호
에폭시 수지 주조는 전기 절연을 제공하고 습기, 먼지 및 기계적 환경 스트레스에 대한 저항력에 기여합니다.
유연한 적용
이 시리즈는 다양한 1차 전류 범위 및 정확도 요구 사항에 맞게 구성할 수 있습니다. 따라서 제품 선택은 애플리케이션이 측정, 보호 또는 결합 기능에 중점을 두는지에 따라 결정될 수 있습니다.
설치 복잡성 감소
적용 가능한 변압기 구성 및 시스템 조건이 허용하는 경우 관통 코어 또는 분할 코어 배열을 통해 전류 측정을 기존 전기 인프라에 통합하는 데 필요한 작업을 줄일 수 있습니다.
올바른 모델을 어떻게 선택해야 합니까?
신뢰할 수 있는 선택 과정은 변압기의 물리적인 외관보다는 전기 시스템에서 시작됩니다. 주문하기 전에 엔지니어와 구매팀은 다음 정보를 확인해야 합니다.
- 1차 전류:도체의 정격 및 예상 작동 전류를 결정합니다.
- 시스템 전압:변압기가 의도한 전압 레벨에 적합한지 확인하십시오.
- 빈도:애플리케이션이 50Hz 또는 60Hz 작동을 사용하는지 확인하십시오.
- 보조 출력:연결된 미터, 릴레이, 모니터링 장비에 따라 1A 또는 5A를 선택하세요.
- 정확도 등급:변압기가 측정, 계량 또는 보호에 사용되는지 여부에 따라 정확도 요구 사항을 정의합니다.
- 부담:보조 회로의 필수 VA 정격을 확인하십시오.
- 핵심 창:기본 케이블이나 버스바가 코어를 물리적으로 통과할 수 있는지 확인하십시오.
- 설치 환경:실내/실외 조건, 온도, 습도, 오염 및 사용 가능한 인클로저 보호를 확인하십시오.
대규모 전기 프로젝트의 경우 이러한 매개변수를 완전한 보호 및 측정 설계와 함께 검토해야 합니다. 올바르게 선택된 변류기는 변압기와 다운스트림 모니터링 장비 간의 비호환성을 방지하는 데 도움이 됩니다.
어떤 설치 관행을 따라야 합니까?
전기 안전과 측정 성능 모두를 위해서는 올바른 설치가 필수적입니다. 1차 도체는 제품 설계에 지정된 대로 코어의 중심을 통과해야 의도한 자속 분포를 유지하는 데 도움이 됩니다.
- 설치하기 전에 변압기 정격을 확인하십시오.
- 1차 컨덕터가 코어 창을 통해 올바르게 맞는지 확인하십시오.
- 도체를 코어 내에 적절하게 배치하십시오.
- 보조 터미널이 올바르게 연결되어 있는지 확인하십시오.
- 2차 접지에 대한 해당 요구 사항을 따르십시오.
- 안전하지 않은 개방 회로 조건에서는 변류기 2차 회로를 작동하지 마십시오.
- 필요한 경우 적절한 절연 장착 하드웨어를 사용하십시오.
- 예정된 유지 관리 기간 동안 단자와 절연체를 검사하십시오.
전기 설치는 항상 해당 지역 규정, 시스템 도면 및 제조업체 지침에 따라 자격을 갖춘 직원이 수행해야 합니다.
자주 묻는 질문
스루 코어 변류기의 주요 목적은 무엇입니까?
주요 목적은 높은 AC 전류를 측정, 측정, 모니터링 및 계전기 보호에 사용할 수 있는 더 낮은 2차 전류로 변환하는 것입니다.
LMZC-10에는 어떤 2차 전류 옵션을 사용할 수 있습니까?
LMZC-10 제품 정보에는 1A 및 5A 2차 전류 옵션이 나열되어 있습니다. 적절한 옵션은 연결된 측정 또는 보호 장비의 요구 사항에 따라 다릅니다.
변압기는 어떤 전압 범위를 위해 설계되었습니까?
LMZC-10은 작동 전압이 35kV 미만인 AC 전원 시스템용으로 설계되었으며 프로젝트 요구 사항에 따라 10kV, 24kV 및 35kV와 같은 애플리케이션에 맞게 맞춤화가 가능합니다.
개조 애플리케이션에 관통형 설계를 사용할 수 있습니까?
예. 적절한 관통 코어 또는 분할 코어 구성은 기존의 전용 1차 권선 없이도 1차 도체가 변압기를 통과할 수 있으므로 개조 및 유지 관리 프로젝트에 유용할 수 있습니다. 실제 설치 가능성은 특정 시스템 구성에 따라 다릅니다.
LMZC-10 구성에는 어떤 재료가 사용됩니까?
변압기는 환상형 실리콘 강철 코어, 고전도 구리 2차 권선, 에폭시 수지 주조 절연체 및 난연성 ABS 하우징을 사용합니다.
제품이 옥외 설치에 적합한가요?
참조된 제품 정보는 주로 실내 애플리케이션에 대해 설명합니다. 따라서 실외 사용은 인클로저, 환경 조건, 단열 요구 사항 및 프로젝트별 구성에 따라 평가되어야 합니다.
결론
스루 코어 변류기(Through Core Current Transformer)는 자기 코어를 통과하는 1차 도체로 1차 케이블이나 부스바를 사용하여 배전 시스템의 전류 측정 및 보호에 대한 실용적인 접근 방식을 제공합니다. 개폐 장치, 배전 캐비닛, 계량 패널, 변전소 및 산업용 전력 시스템과 관련된 애플리케이션의 경우 1차 전류, 전압, 주파수, 2차 출력, 정확도, 부담 및 설치 치수를 신중하게 일치시키는 것이 필수적입니다.
안치앙 파워의 LMZC-10은 신뢰할 수 있는 전류 샘플링 및 보호가 필요한 응용 제품을 위해 환상형 실리콘 강철 코어, 구리 2차 권선, 에폭시 수지 절연 및 콤팩트 하우징을 결합합니다. 신규 설치, 개조 프로젝트 또는 맞춤형 배전 시스템을 위해 변류기를 선택하는 경우 관통 코어 변류기 사양을 검토하고저희에게 연락주세요정격 전류, 전압 수준, 정확도 등급, 2차 전류 및 설치 요구 사항을 고려하여 적합한 솔루션을 논의하십시오.
