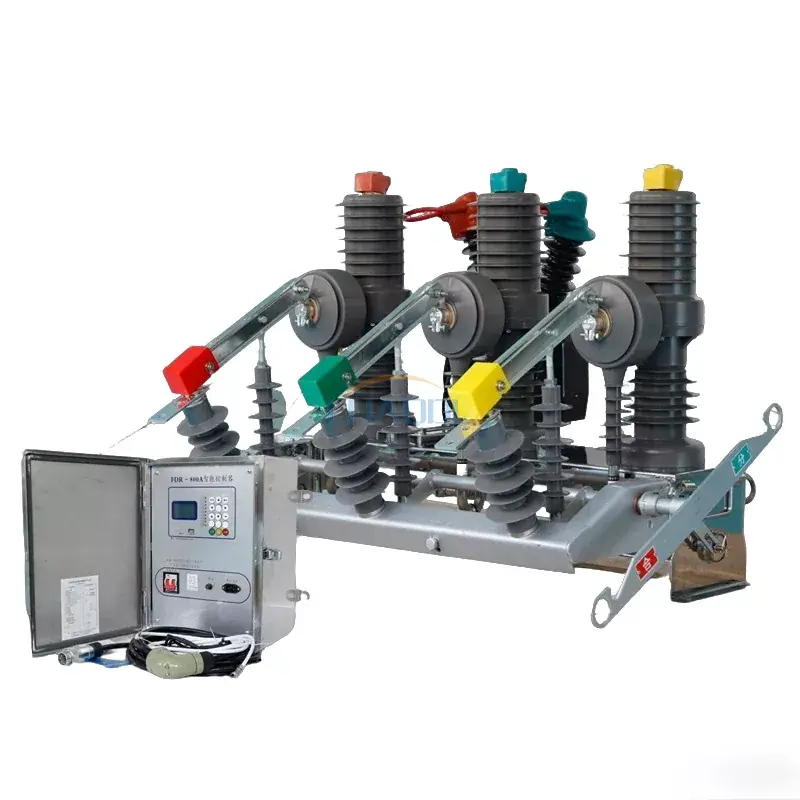

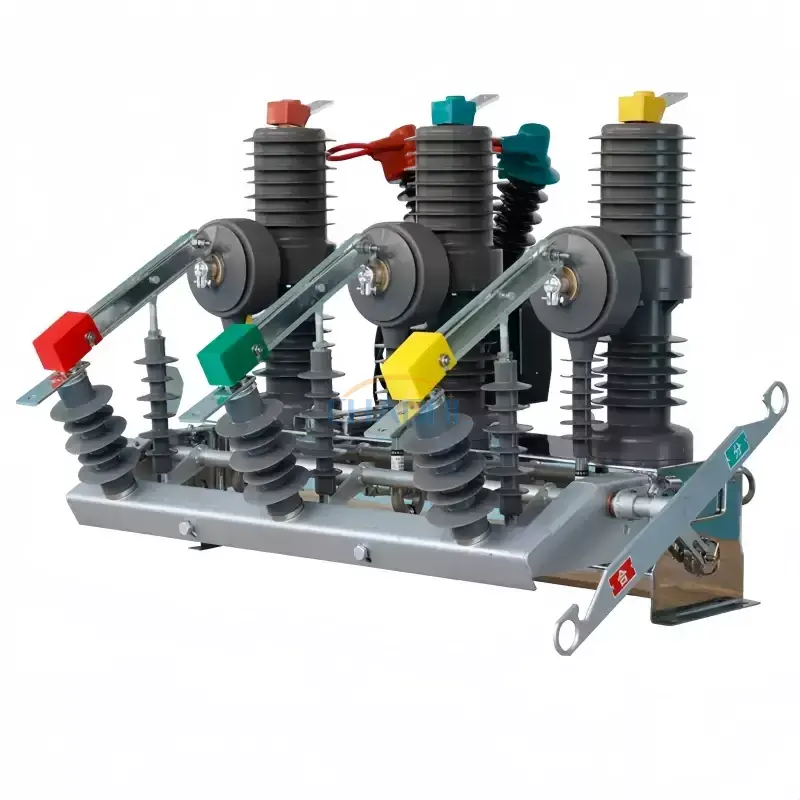

그만큼옥외 영구 자석 회로 차단기(모델: ZW32-12G / ZW32-24G)는 12kV 및 24kV 중압 배전망용으로 설계된 고성능 실외 진공 회로 차단기입니다. 고급 영구 자석 작동 메커니즘을 갖춘 이 제품은 빠른 스위칭, 높은 신뢰성, 낮은 전력 소비 및 유지 관리가 필요 없는 작동을 제공합니다. 이는 도시 및 농촌 전력망, 변전소, 광산 운영, 철도 전기화 시스템 및 재생 가능 에너지 프로젝트에서 부하 전류, 과부하 전류 및 단락 전류를 전환하는 데 널리 사용됩니다.
기존의 스프링 작동식 회로 차단기와 비교하여 영구 자석 작동 메커니즘은 더 단순한 구조, 더 적은 수의 움직이는 부품, 더 긴 서비스 수명, 더 일관된 개폐 성능을 제공합니다. 따라서 최신 스마트 그리드, 배전 자동화 시스템 및 빈번한 스위칭 작업이 필요한 애플리케이션에 이상적인 솔루션입니다.
|

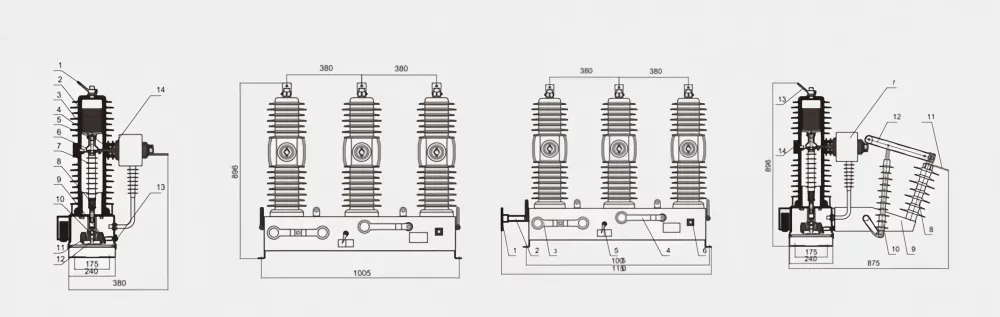

1-상부 콘센트 2-진공 차단기 3-절연튜브 4-하부 출구 라인 5-전도성 클립 6-소프트 연결 7-절연 당김 막대 8-접촉 압력 스프링 9-오픈 스프링 10-드라이버 연결 보드 11-기구 출력축 12-작동 메커니즘 13-기관 상자 14-변류기 |
1-작동 핸들 2-절연 스핀들 3-차단기 수동 개폐 핸들 4회로 차단기 에너지 저장 핸들 5-분리 및 조합 지침 6-배선 플러그 7변류기 8-절연체 9-격리 랙 10-절연 샘플 막대 11-단자대(입력측) 12-절연 블레이드 13-단자대(출력단) 14-차단기 |
| 목 | 사양 |
| 정격전압 | 12kV / 24kV |
| 정격 주파수 | 50Hz |
| 정격전류 | 630A / 1250A |
| 정격 단락 차단 전류 | 20kA / 25kA |
| 정격 피크 내전류 | 50kA / 63kA |
| 정격 단락 전류 만들기 | 50kA / 63kA |
| 정격 작동 순서 | O-0.3s-CO-180s-CO |
| 기계적 수명 | 10,000개의 작업 |
| 정격 단락 차단 작동 | 20회 |
| 2차 회로 전원 주파수 내전압 | 2kV |
| 번개 충격 내전압 | 125kV / 145kV |
| 무게 | 115kg |
그만큼옥외 영구 자석 회로 차단기안정적인 스위칭, 지능형 제어 및 장기적인 작동 안정성이 필요한 중전압 전력 시스템용으로 설계되었습니다.
그만큼옥외 영구 자석 회로 차단기진공 차단기와 영구 자석 액추에이터를 결합합니다. 정상 작동 중에 액추에이터는 전자기력을 사용하여 접점의 개폐를 정밀하게 제어합니다. 오류가 발생하면 진공 차단기가 아크를 신속하게 소멸시켜 오류 전류를 안전하게 차단합니다. 기존 스프링 메커니즘과 비교하여 영구 자석 액추에이터는 더 빠른 응답, 더 정확한 작동, 더 낮은 에너지 소비 및 더 높은 기계적 신뢰성을 제공합니다.
실외 영구 자석 회로 차단기 란 무엇입니까?
기존의 스프링 메커니즘 대신 영구자석 작동 메커니즘을 사용하는 고압 진공 차단기로서 높은 신뢰성, 낮은 유지보수 및 긴 수명을 제공합니다.
영구자석 작동 메커니즘의 장점은 무엇입니까?
영구 자석 액추에이터는 움직이는 부품 수가 적고, 전력 소비가 적으며, 응답 속도가 빠르고, 기계적 안정성이 향상되었으며, 서비스 수명 전반에 걸쳐 유지 관리가 거의 필요하지 않습니다.
이 회로 차단기는 일반적으로 어디에 사용됩니까?
변전소, 유틸리티 배전 네트워크, 스마트 그리드, 재생 가능 에너지 프로젝트, 철도 전원 공급 시스템, 광산 운영 및 산업용 배전 시스템에 널리 적용됩니다.
이 회로 차단기는 원격 모니터링을 지원합니까?
예. 원격 모니터링, 원격 제어 및 스마트 그리드 애플리케이션을 위한 SCADA, 배전 자동화 시스템 및 지능형 보호 장치와 통합될 수 있습니다.
