기름에 잠긴 전자기 전압 변압기

Model:JDX-110、220

Anqiang Power는 중국의 유침 전자기 전압 변압기 공급업체입니다. 이 전압 변압기는 정격 주파수 50Hz 또는 60Hz, 정격 전압 66KV-220KV의 전력 시스템에 적합한 실외용 단상 단일 스테이지 유형으로 전압 및 에너지 측정 및 계전기 보호에 사용됩니다.

문의 보내기

제품 설명

Anqiang Power는 고성능을 선보입니다.기름에 잠긴 전자기 전압 변압기중전압 및 고전압 전력 시스템의 안정적인 계측 및 보호를 위해 설계되었습니다. JDX 시리즈는 66KV, 110KV 및 220KV 네트워크용으로 설계되어 변전소, 송전선 및 산업용 배전 시스템에서 안정적인 작동을 지원합니다. 내부 절연 시스템은 단계별 용량성 구조를 채택하여 까다로운 그리드 조건에서도 균일한 전기장 분포와 장기적인 작동 안정성을 보장합니다.

이 제품은 정확한 전압 측정과 시스템 보호가 요구되는 송전 환경에 널리 사용됩니다. 최적화된 오일 절연 설계와 강화된 기계적 구조를 갖춘 이 장치는 변동하는 부하와 환경적 스트레스에도 일관된 성능을 보장합니다.

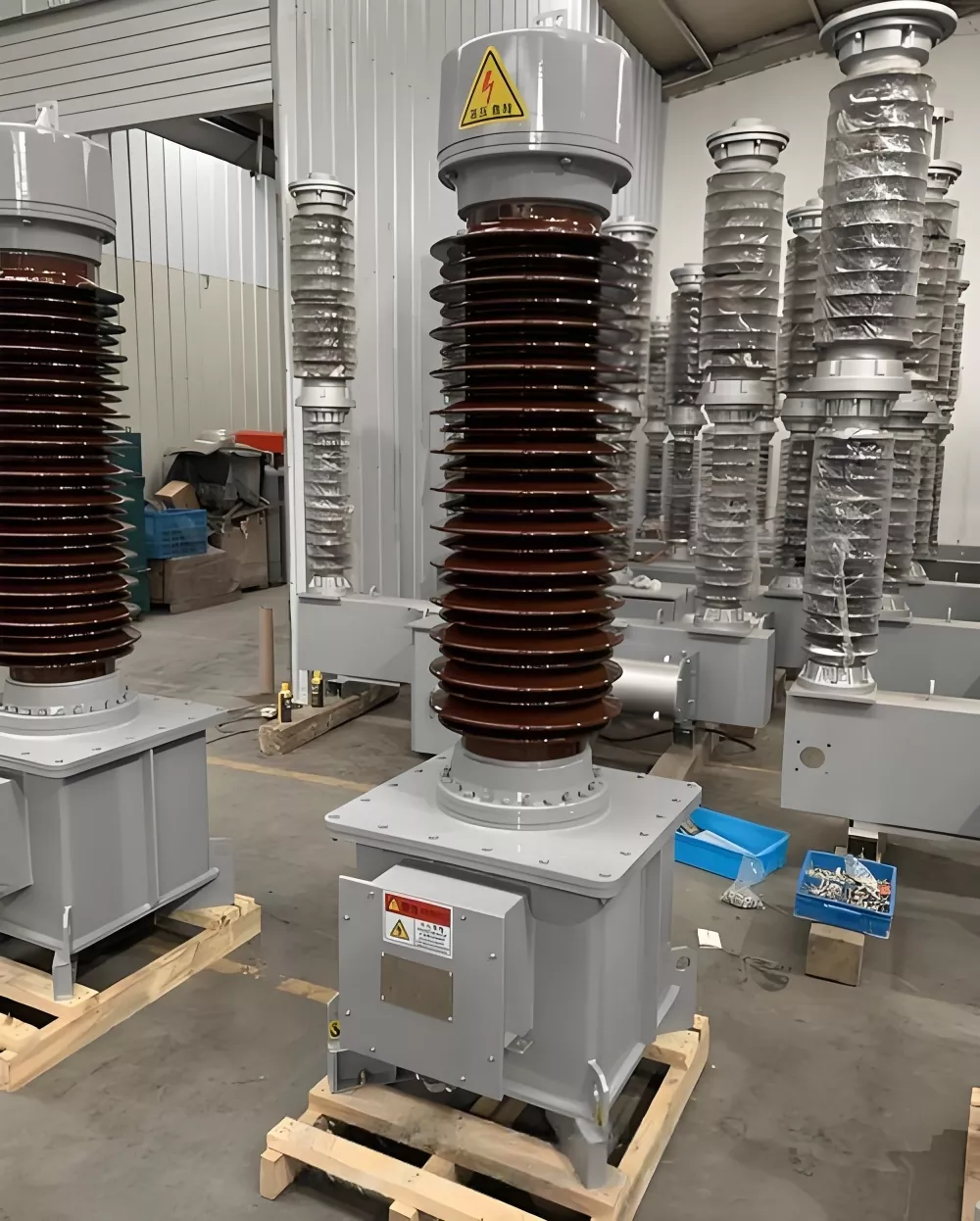

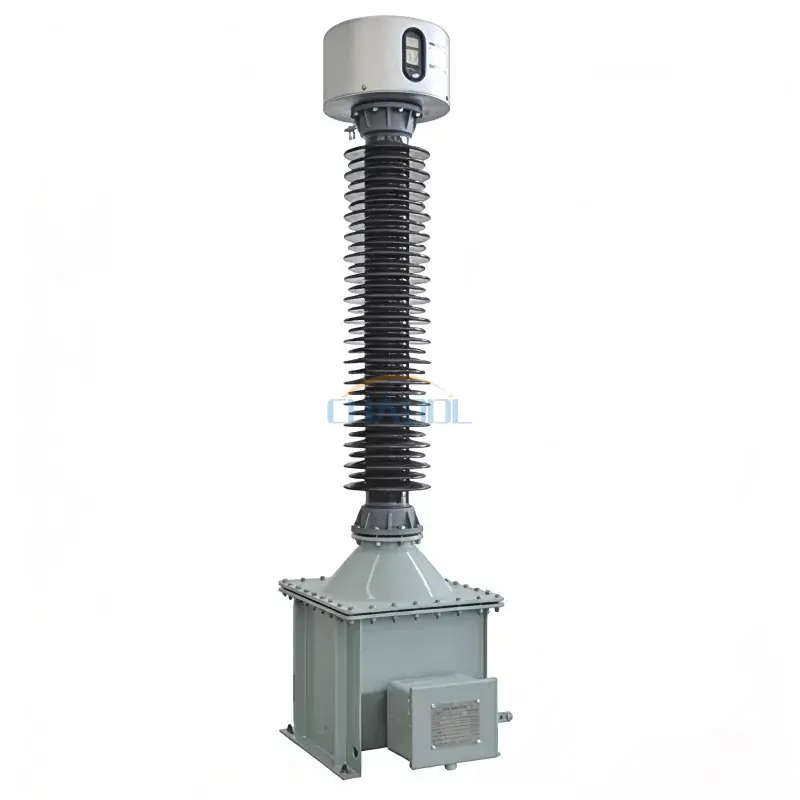

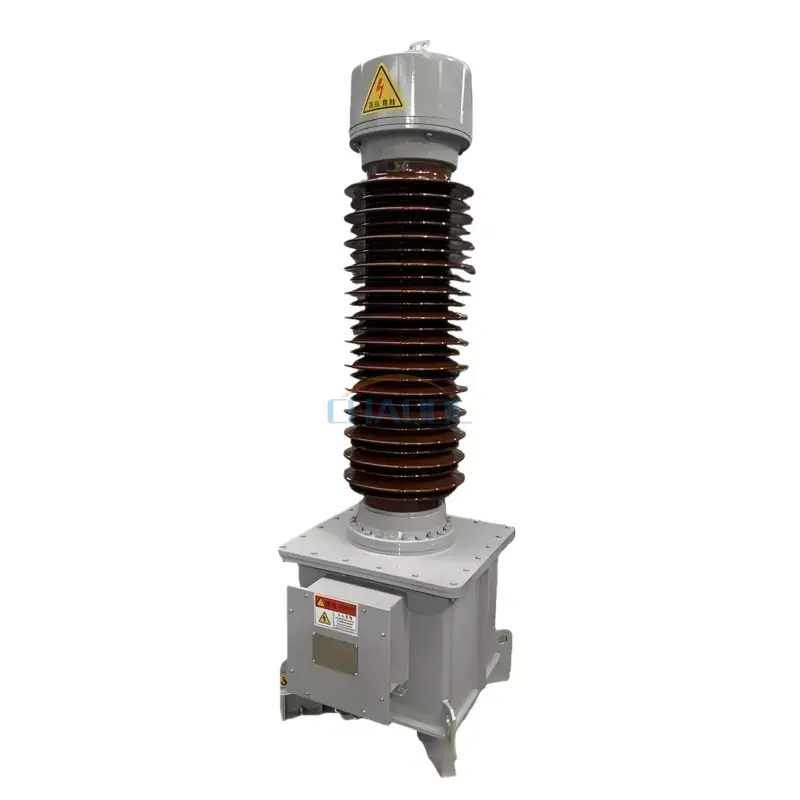

제품 이미지 표시

Oil Immersed Electromagnetic Voltage Transformer

핵심 구조 및 설계 장점

그만큼기름에 잠긴 전자기 전압 변압기안정적인 내부 압력을 유지하기 위해 스테인레스 스틸 확장 시스템과 결합된 밀폐형 오일 탱크 구조를 채택합니다. 오일 레벨은 전용 검사 창을 통해 시각적으로 모니터링할 수 있어 작업자가 분해하지 않고도 작업 상태를 신속하게 평가할 수 있습니다.

노출된 주요 금속 부품은 용융 아연 도금 및 분체 코팅 처리되어 내식성이 향상되었습니다. 보조 단자는 계층형 구성으로 배열되어 측정 권선과 보호 권선을 분리하여 간섭을 줄이고 측정 정확도를 향상시킵니다.

기술적인 매개변수

다양한 전압 레벨에 대한 JDX 시리즈의 전기적 성능 매개변수:

정격 1차 전압(kV)	66/69	110/115		132/138	150		220/230
최대 장비 전압(kV)	72.5	123/126		145	325		460
정격주파수(Hz)	50/60
정격 상용주파 내전압(kV)	140/160	230		275	750		1050
정격 뇌충격 내전압(kV)	325/350	550		650	1500		2100
아크 플래시 거리	780	1050		1300
기계적 부하(N)	1250	1250		1250	1250		1250
보조 단자 표시	1a-1n		2a-2n			아빠 DN
정확도 수준	0.2		0.5			3피
정격출력(VA)	100		250			300
	150		150			300
	150		—			300
열 제한 출력(VA)	2000
정격 전압 계수	1.2/연속; 1.9/8h(66KV) 1.2/연속; 1.5/30s(110-230KV)

애플리케이션 시나리오

현대 전력 시스템에서는기름에 잠긴 전자기 전압 변압기일반적으로 실외 변전소, 송전 통로 및 고전압 배전소에 배포됩니다. 수익 측정 및 계전기 보호를 위한 정밀한 전압 측정을 지원하여 복잡한 부하 조건에서도 안정적인 그리드 작동을 보장합니다.

이 설계는 유틸리티 변전소, 산업용 발전소, 지역 전력망 등 높은 절연 신뢰성이 요구되는 환경에 특히 적합합니다.

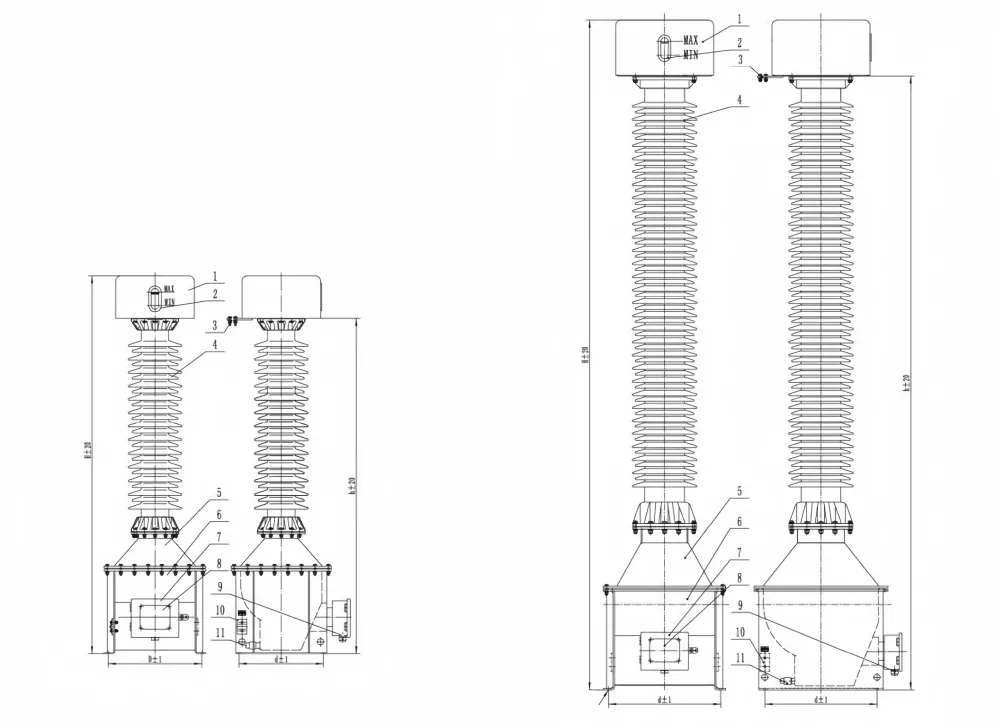

제품 외관 다이어그램

Oil Immersed Electromagnetic Voltage Transformer

숫자	이름
1	확장기
2	오일 레벨 점검 창
3	단일 터미널
4	도자기 슬리브
5	제기 좌석
6	탱크
7	보조 정션박스
8	명찰
9	보조 배출구
10	접지판
11	오일 배출 밸브
