10KV 실내 변류기

10KV 실내 변류기(모델 LZZBJ9-10)는 중전압 실내 전력 시스템의 정확한 전류 측정 및 보호를 위해 설계되었습니다. 연속 작동 시 안정적인 신호 출력과 절연 신뢰성이 요구되는 배전반, 계측 캐비닛 및 소형 변전소에 일반적으로 설치됩니다.

배전 자동화 및 산업용 전력망에서 10KV 실내 변류기는 높은 1차 전류를 계측 기기 및 보호 계전기를 위한 표준화된 2차 신호로 변환하는 데 중요한 역할을 합니다. 에폭시 수지 주조 구조로 기계적 강도가 향상되었으며 습하거나 먼지가 많은 실내 환경에서도 안정적인 성능을 보장합니다.

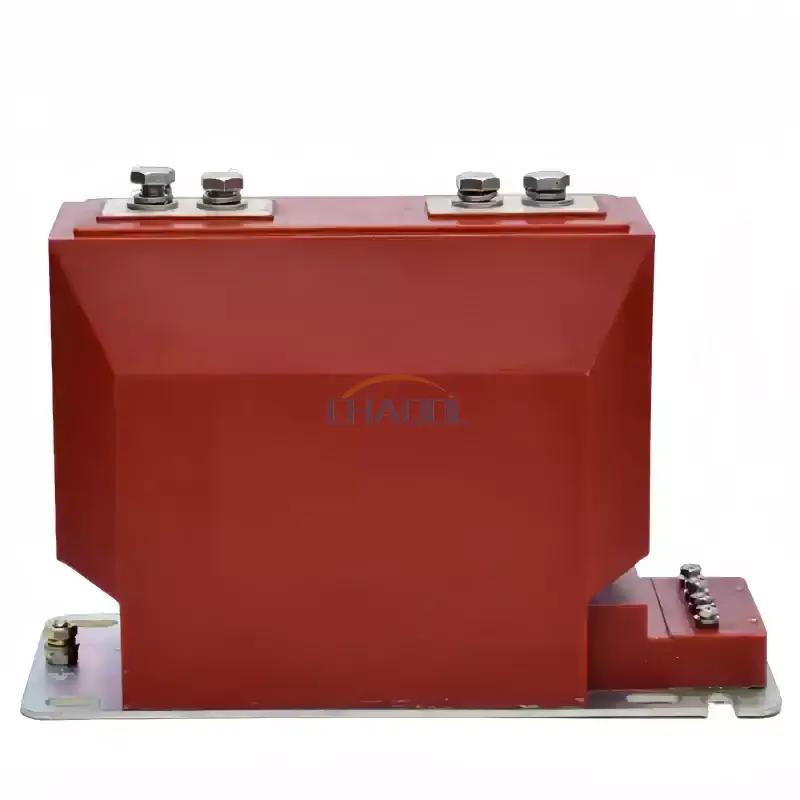

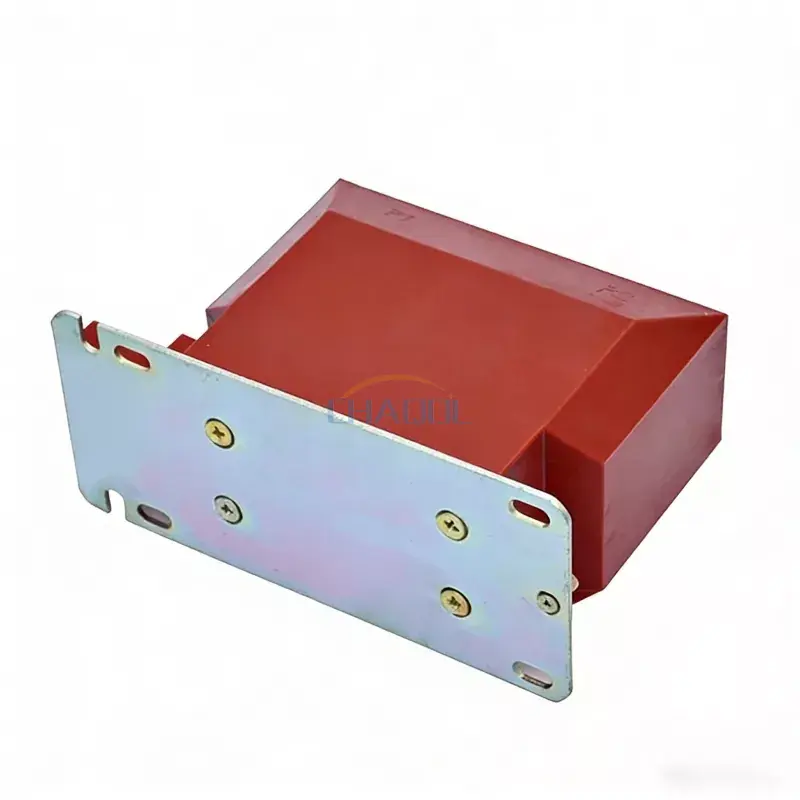

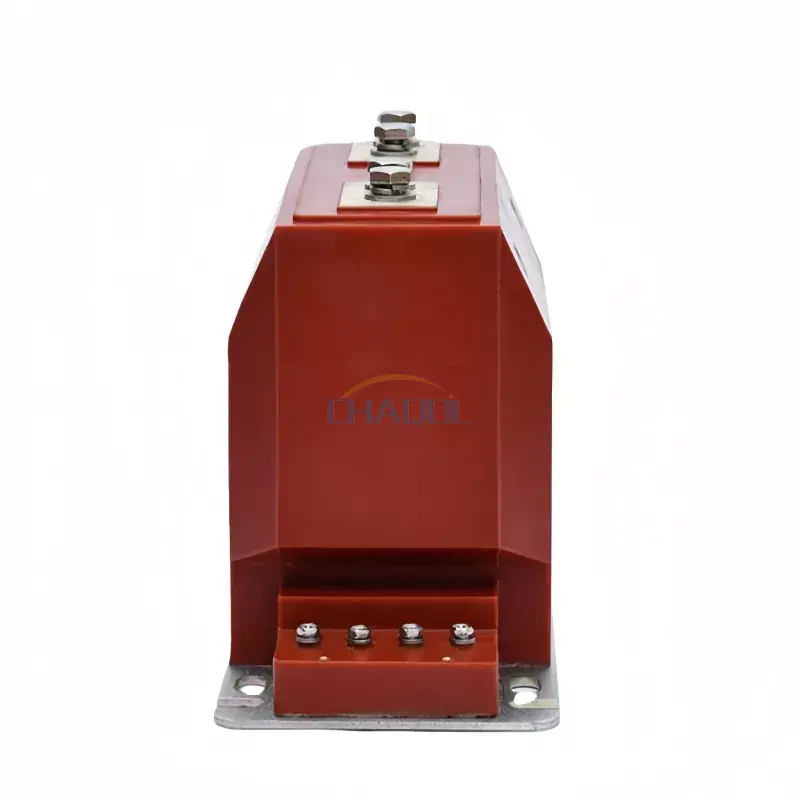

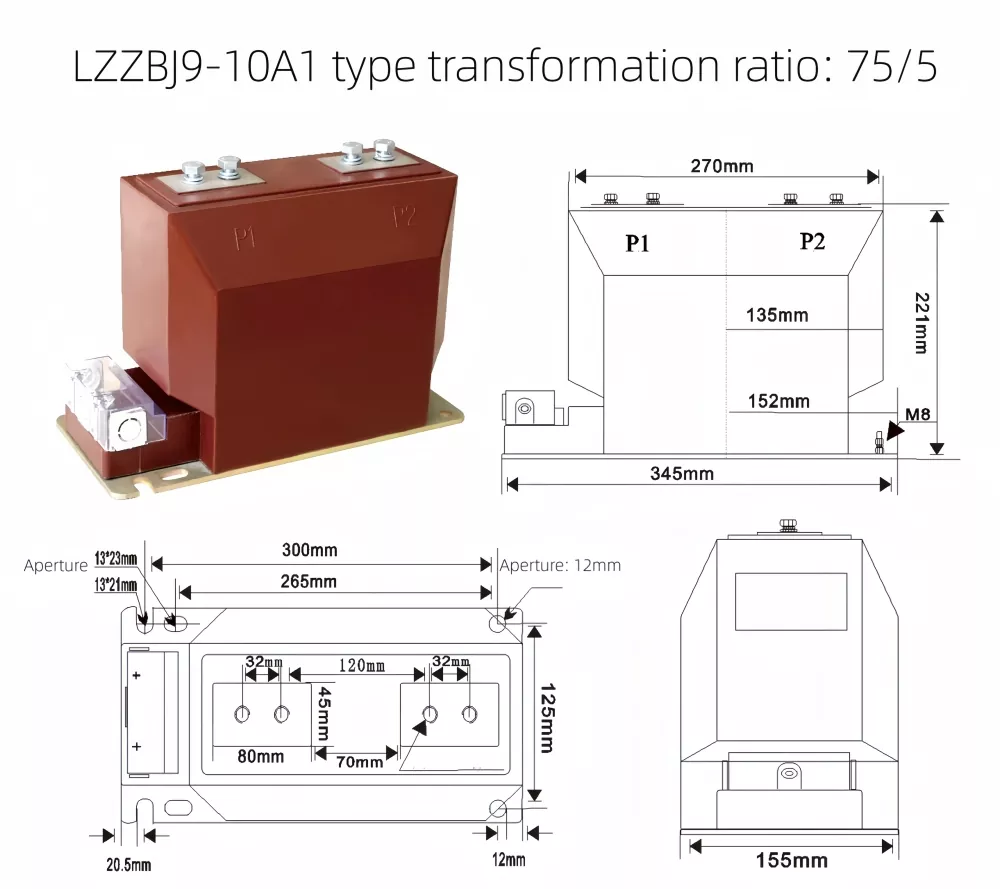

제품 디스플레이 및 치수 다이어그램

엔지니어링 설계 및 기능적 구조

이 시리즈는 철심, 2차 권선 및 절연 시스템을 컴팩트한 본체에 통합하는 완전 밀폐형 에폭시 수지 주조 공정을 채택합니다. 이 설계는 부분 방전 위험을 줄이고 절연 내력을 향상시켜 통전 개폐 장치에서 장기간 작동하는 데 적합합니다.

10KV 실내 변류기에는 산업 환경에서 안전한 설치와 전기 안전 표준 준수를 보장하는 접지 베이스와 함께 2차 배선 보호를 위한 강화된 터미널 박스도 장착되어 있습니다.

기술적인 매개변수

모델 LZZBJ9-10은 배전 시스템의 다양한 측정 및 보호 요구 사항을 충족하기 위해 여러 가지 1차 전류 구성 및 정확도 등급을 지원합니다.

정격 2차 전류: 5A 또는 1A

정격 절연 수준: 12/42/75KV

응용 시나리오

이러한 유형의 변류기는 배전 캐비닛, 실내 변전소, 산업 자동화 시스템 및 에너지 관리 시스템에 널리 사용됩니다. 특히 지속적인 부하 조건에서 높은 측정 정확도와 장기 안정성이 요구되는 환경에 적합합니다.

10KV 실내 전류 변압기는 일반적으로 스마트 그리드 인프라 및 산업용 전력 제어 네트워크의 보호 계전기, 에너지 계량기 및 모니터링 시스템과 통합됩니다.

설치 및 안전 설계

제품 베이스는 여러 개의 장착 구멍과 접지 단자로 설계되어 작동 중 안정적인 고정과 전기적 안전성을 보장합니다. 보조 터미널 박스는 우발적인 접촉과 외부 간섭으로부터 추가적인 보호 기능을 제공합니다.

컴팩트한 구조로 제한된 공간의 배전반 시스템에 쉽게 설치할 수 있어 배선 복잡성이 줄어들고 유지 관리 효율성이 향상됩니다.

FAQ

Q1: 이 현재 변압기의 주요 기능은 무엇입니까?
A: 실내 중전압 시스템의 측정 및 보호를 위해 높은 1차 전류를 표준화된 낮은 2차 전류로 변환합니다.

Q2: 10KV 실내 변류기는 일반적으로 어디에 설치됩니까?
A: 주로 산업 및 유틸리티 전력 시스템의 실내 배전반, 배전 캐비닛 및 소형 변전소에 사용됩니다.

Q3: 기존 CT와 비교하여 주요 장점은 무엇입니까?
A: 에폭시 수지 절연, 컴팩트한 디자인, 높은 정확도, 습기 및 먼지에 대한 강한 저항성을 제공하므로 장기간 작동에 적합합니다.

Q4: 다양한 전류 범위를 지원할 수 있습니까?
A: 예, 다양한 부하 및 시스템 요구 사항에 맞게 여러 가지 1차 전류 정격을 사용할 수 있습니다.

Q5: 스마트 그리드 애플리케이션에 적합합니까?
A: 예, 안정적인 신호 출력으로 인해 스마트 미터링 시스템 및 자동화된 유통 네트워크에 널리 사용됩니다.

Q6: 자주 유지 관리가 필요합니까?
A: 빈번한 유지 관리가 필요하지 않습니다. 일반적으로 단자 및 절연 상태를 정기적으로 검사하는 것으로 충분합니다.
