실내 고전압 차단 스위치

Model:GN19-12

Anqiang Power는 실내 고전압 차단 스위치의 중국 제조업체입니다. 이 고전압 차단 스위치는 주로 정격 전압 12KV, AC 주파수 50Hz 이하의 전력 시스템에 사용되며 부하 없이 전압 하에서 전류를 스위칭하는 실내형입니다.

문의 보내기

제품 설명

Anqiang Power는 신뢰할 수 있는 제품을 제조합니다.실내 고전압 차단 스위치12kV 배전 시스템에서 안전한 절연 및 회로 분리를 위해 설계되었습니다. GN19 시리즈는 눈에 보이는 분리 및 작동 안전이 요구되는 실내 개폐실, 변전소 및 산업용 전력 제어 캐비닛에 널리 적용됩니다. 3극 구조는 반복되는 스위칭 조건에서 동기화된 작동과 안정적인 기계적 성능을 보장합니다.

이 장치는 견고한 기본 프레임, 회전 샤프트 메커니즘, 도자기 포스트 절연체 및 고전도성 구리 스위치 블레이드로 제작되었습니다. 각 구성 요소는 작동 중 안정적인 접촉 압력을 유지하고 전기 저항을 최소화하도록 설계되어 중전압 네트워크에서 긴 서비스 수명과 신뢰할 수 있는 스위칭 성능을 보장합니다.

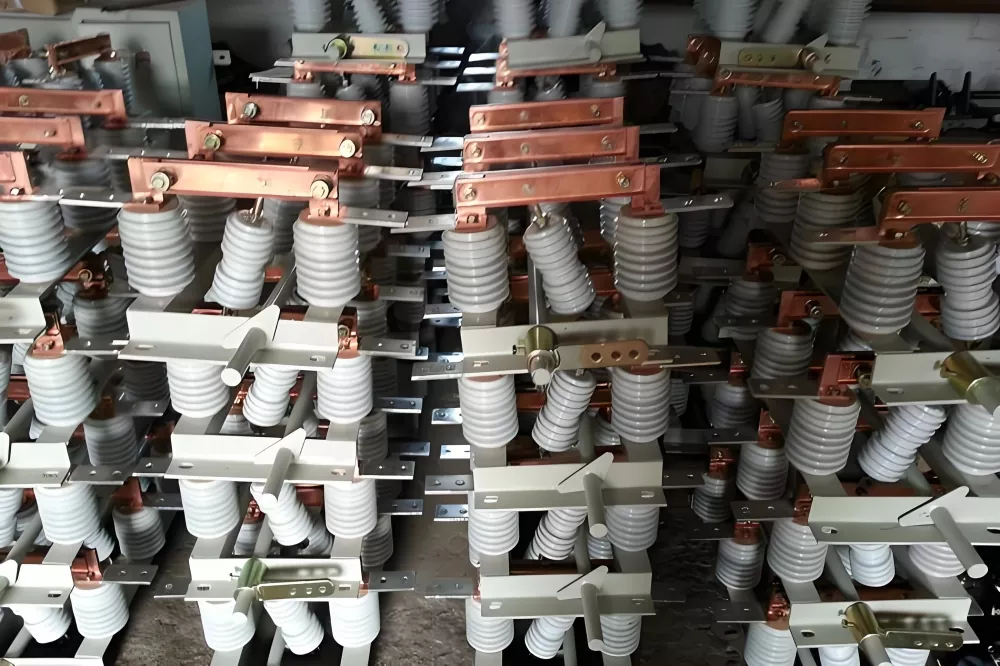

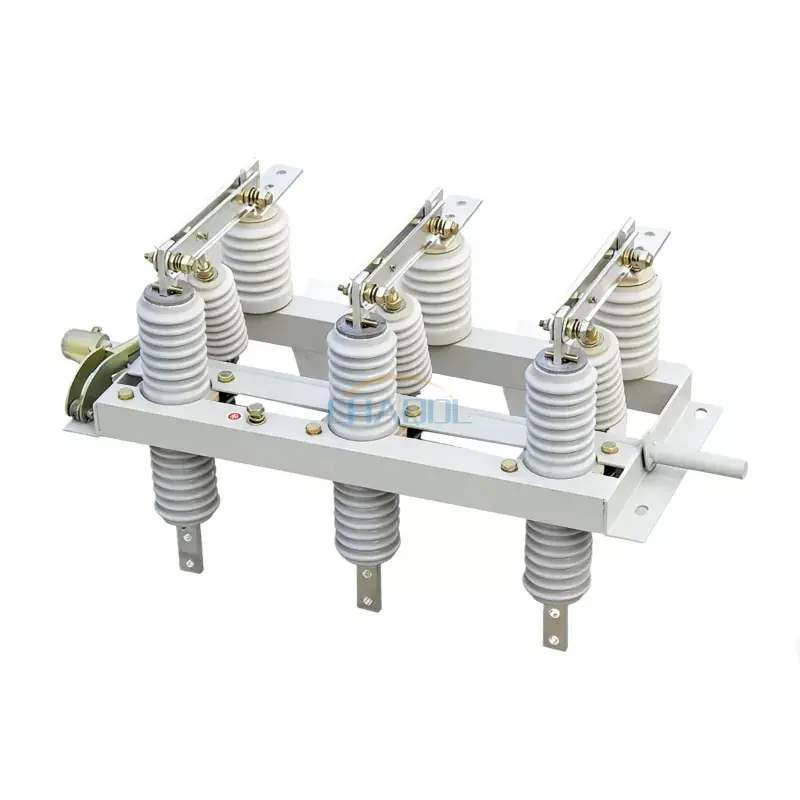

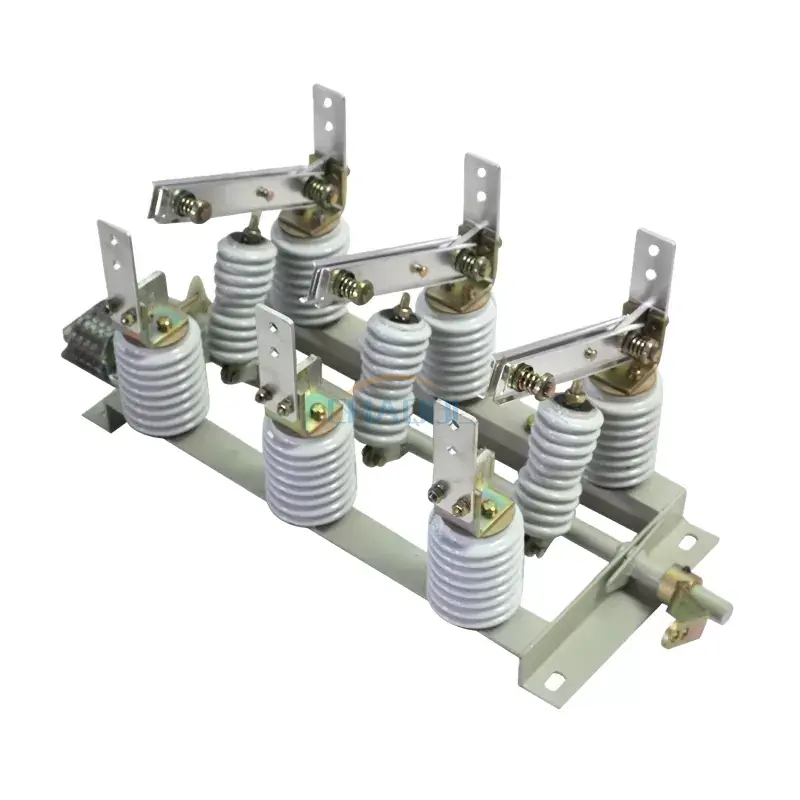

제품 사진

Indoor High Voltage Disconnect Switch

구조 설계 개요

스위치는 베이스 프레임, 회전 샤프트 시스템, 커넥팅 로드, 도자기 포스트 절연체 및 구리 합금 스위치 블레이드로 구성된 3극 통합 기계 구조를 채택합니다. 작동 샤프트는 수동 또는 전동식 작동 메커니즘에 유연하게 연결할 수 있으므로 다양한 스위치기어 레이아웃에 맞게 설치할 수 있습니다.

GN19-12W, GN19-12G, GN19-12X 및 GN19-12ST와 같은 특수 변형은 오염된 지역, 고도가 높은 지역, 전압 표시 요구 사항 및 쌍투형 스위칭 애플리케이션을 포함한 다양한 환경에 맞게 설계되었습니다.

기술적인 매개변수

GN19 시리즈 모델의 전기 성능 사양:

모델 및 사양	정격전압	정격전류	정격 단시간 내전류	정격 피크 내전류
GN19-12/400-12.5	12kV	400A	12.5kA	31.5kA
GN19-12/630-20	12kV	630A	20kA	50kA
GN19-12/1000-31.5	12kV	1000A	31.5kA	80kA
GN19-12/1250-31.5	12kV	1250A	31.5kA	80kA
GN19-12C/400-12.5	12kV	400A	12.5kA	31.5kA
GN19-12C/630-20	12kV	630A	20kA	50kA
GN19-12C/1000-31.5	12kV	1000A	31.5kA	80kA
GN19-12C/1250-31.5	12kV	1250A	31.5kA	80kA

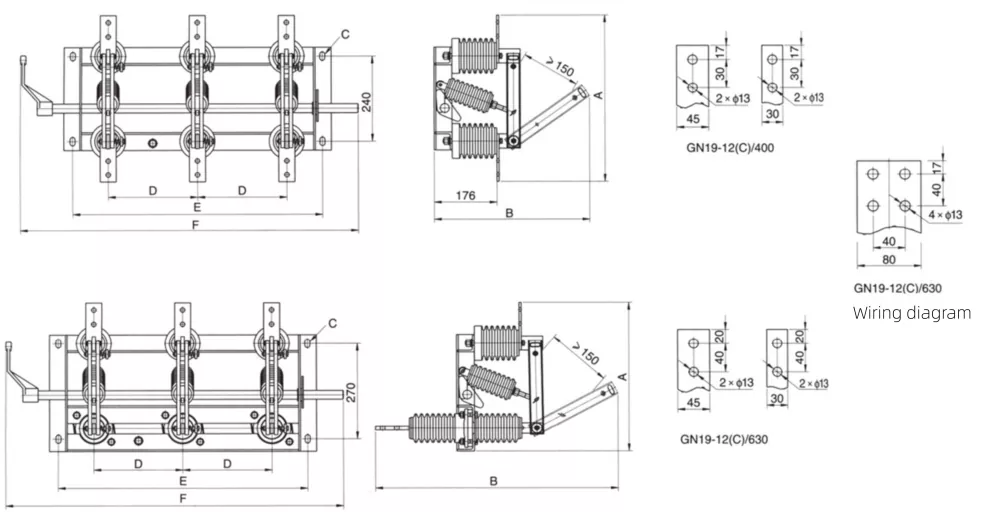

제품 치수 다이어그램

Indoor High Voltage Disconnect Switch Dimensions

모델 및 사양	A	B	C	D
GN19-12/400	450	446	185	4-14*24
GN19-12/630	470	446	185	4-14*24
GN19-12/1000/1250	510	500	196	4-18*28
GN19-12C/400	420	690	185	4-14*24
GN19-12C/630	430	690	185	4-14*24
GN19-12C/1000/1250	470	745	196	4-18*28

유사 제품과 비교한 성능 이점

실제 배전 프로젝트에서는실내 고전압 차단 스위치시장에서 일반적으로 사용되는 기존 절연 스위치와 비교할 때 분명한 이점을 보여줍니다.

비교항목	GN19 시리즈	일반적인 경쟁사 제품
접촉 구조	저항이 낮은 최적화된 이중 접촉 압력 설계	단일 접점 구조, 시간이 지남에 따라 더 높은 접점 손실
기계적 내구성	빈번한 작동에 적합한 높은 주기의 기계적 내구성	빈번한 스위칭 조건에서 제한된 사이클 수명
절연 신뢰성	연면 거리가 강화된 고강도 도자기 절연체	오염 저항성이 낮은 표준 도자기 디자인
환경 적응성	오염, 높은 고도 및 표시기 변형 지원	제한된 사용자 정의 옵션
유지 보수 요구 사항	안정적인 장기 성능으로 유지 보수가 적습니다.	자주 점검하고 조정해야 함
