제로 시퀀스 변류기

Model:LXK-Φ80-200

Anqiang Power가 독자적으로 개발한 영상변류기는 정격 주파수가 50Hz 또는 60Hz이고 정격 전압이 0.5KV 이하인 전력 시스템에 적합하며 에너지 및 전압 측정 및 계전기 보호에 사용됩니다. 고온 저항, 우수한 절연 성능, 컴팩트한 크기 및 쉬운 설치가 특징입니다.

문의 보내기

제품 설명

영상변류기는 중전압 전력 시스템의 지락 감지 및 보호 조정을 위해 설계되었습니다. 이는 일반적으로 10kV 배전망에 적용되어 불균형 또는 오류 조건에서 생성된 잔류 전류를 모니터링하여 보호 계전기가 오류가 있는 회로를 신속하게 격리하고 시스템 안전성과 신뢰성을 향상시키는 데 도움이 됩니다.

본 모델(LXK-Φ80-200)은 스플릿 코어 구조의 에폭시 수지 진공 주조 기술을 사용하여 1차 케이블을 분리하지 않고도 설치가 가능합니다. 코어는 고급 냉간 압연 실리콘강으로 제조되었으며 권선은 무산소 구리 도체를 사용하여 장기간 작동 중에 안정적인 자기 성능과 낮은 손실을 보장합니다.

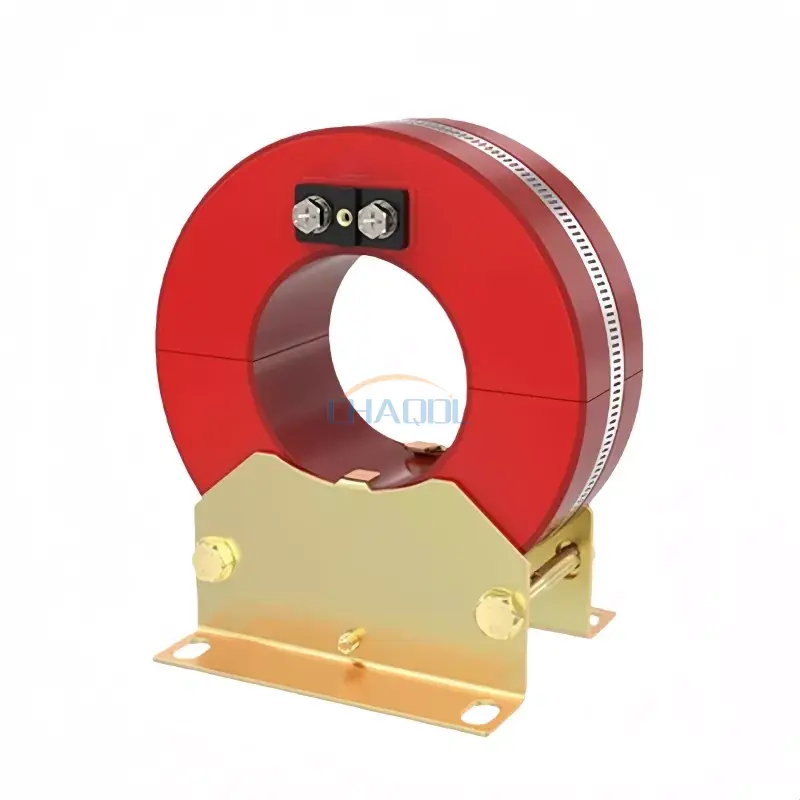

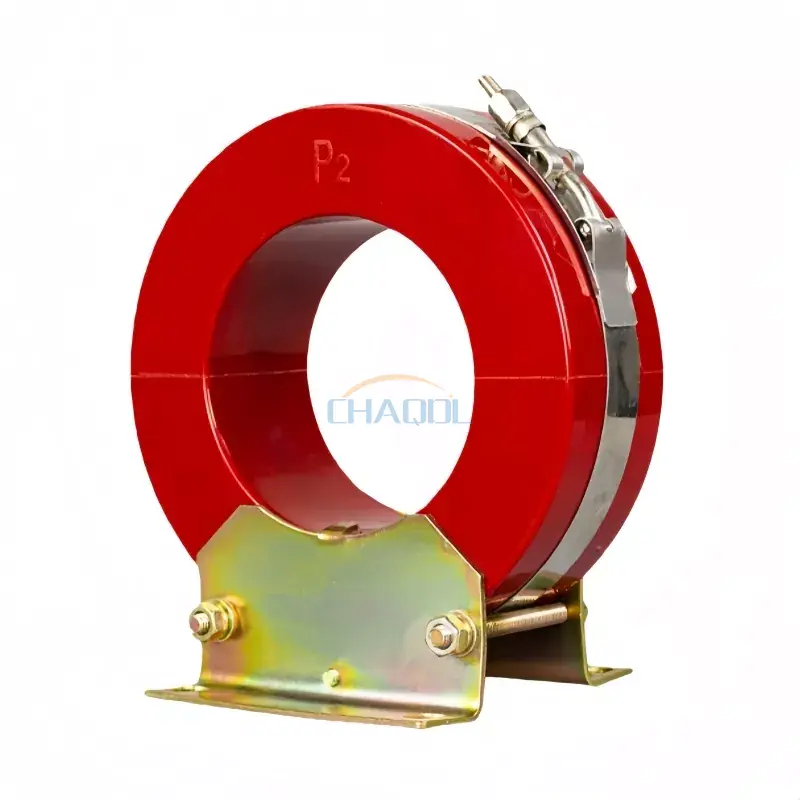

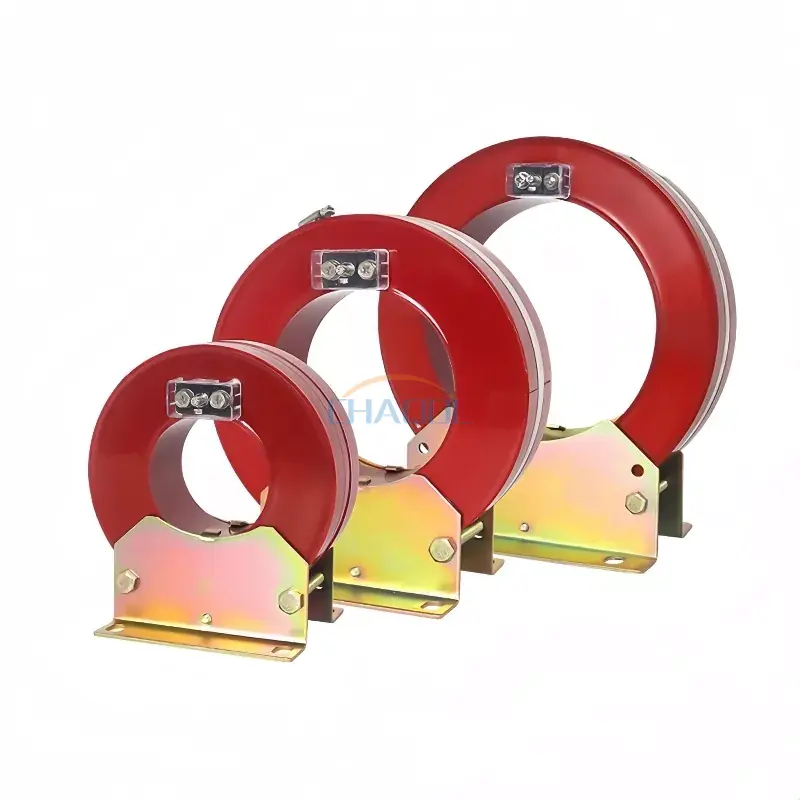

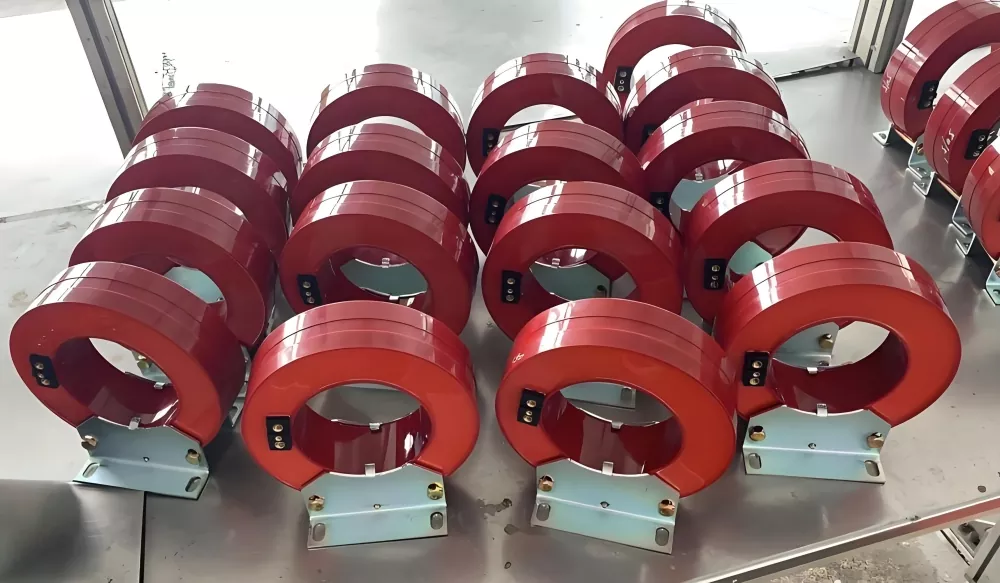

실제 제품 사진

Zero Sequence Current Transformer

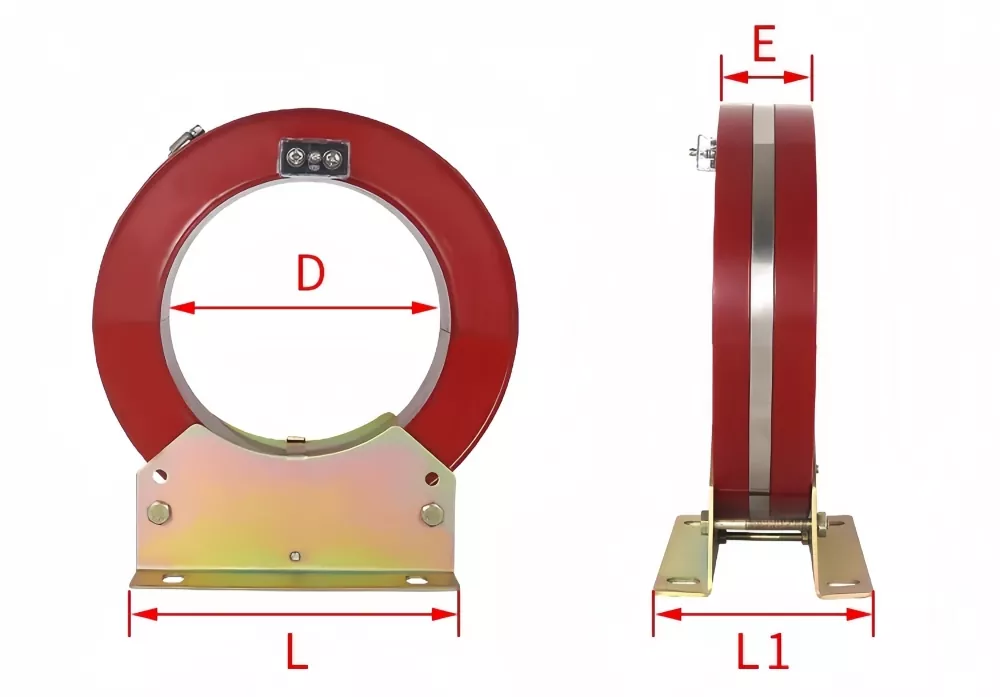

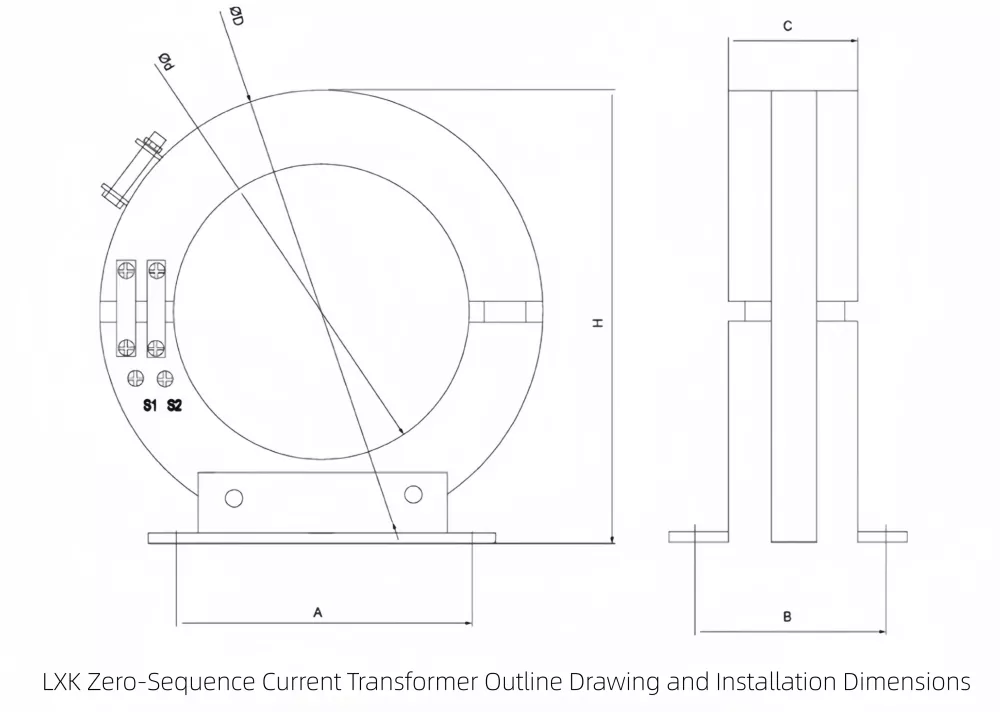

제품 외관 및 치수도

Zero Sequence Current Transformer

이 영상변류기의 주요 장점은 분할 코어 구조로 기본 케이블을 분리하지 않고도 설치할 수 있다는 것입니다. 클램핑 고정과 결합된 2섹션 코어 설계는 개조 및 유지 관리 프로젝트에서 현장 설치 효율성을 크게 향상시킵니다.

제품사양	D	E	L	L1
LXK-80	Φ80	58	130	123
LXK-100	Φ100	58	130	122
LXK-120	Φ120	57	130	120
LXK-150	Φ150	58	190	123
LXK-180	Φ180	58	190	125
LXK-200	Φ200	60	280	129
LXK-240	Φ240	80	280	167
LXK-260	Φ260	55	280	120
LXK-300	Φ300	80	280	170

릴레이 기술적인 매개변수

릴레이 모델	릴레이 코일 연결 방법	릴레이 스케일 값	영상 전류값(A)
DD-11/60 DD-1/60	직렬 연결	15*1	2.4-4.5
		30*1
	병렬로	15*2	3-5
		30*2
	직렬 연결	15*1	3-5
		30*1
	병렬로	15*2	3-6
		30*2
