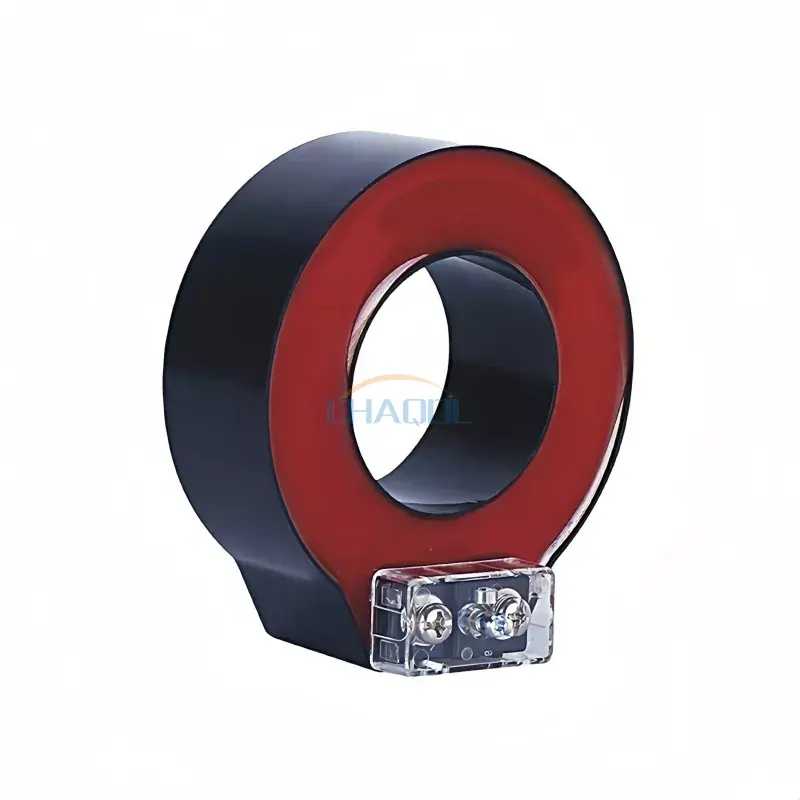

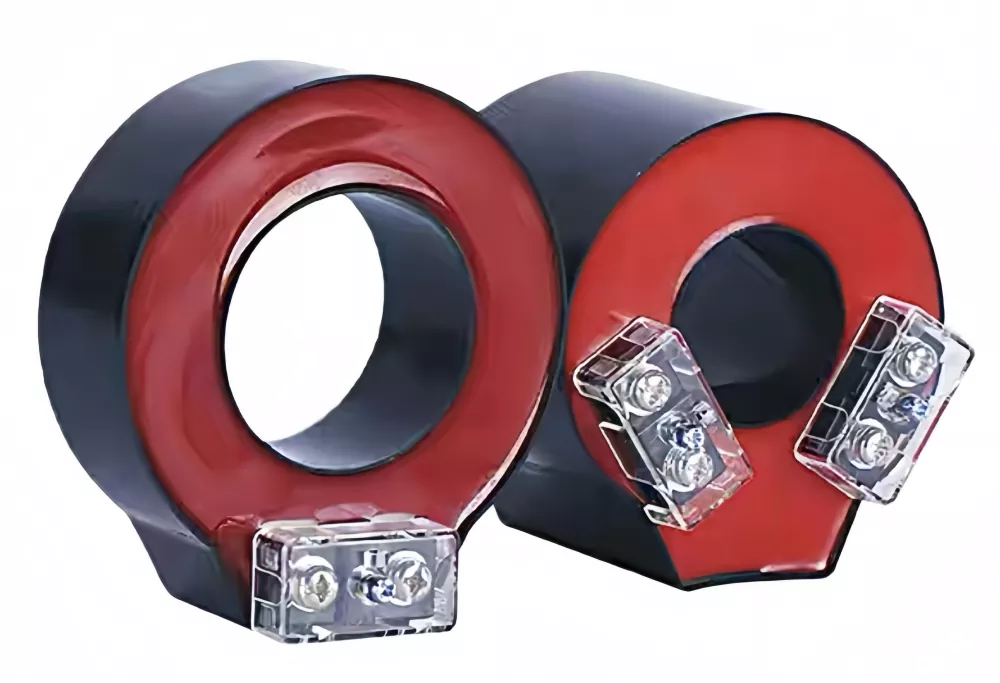

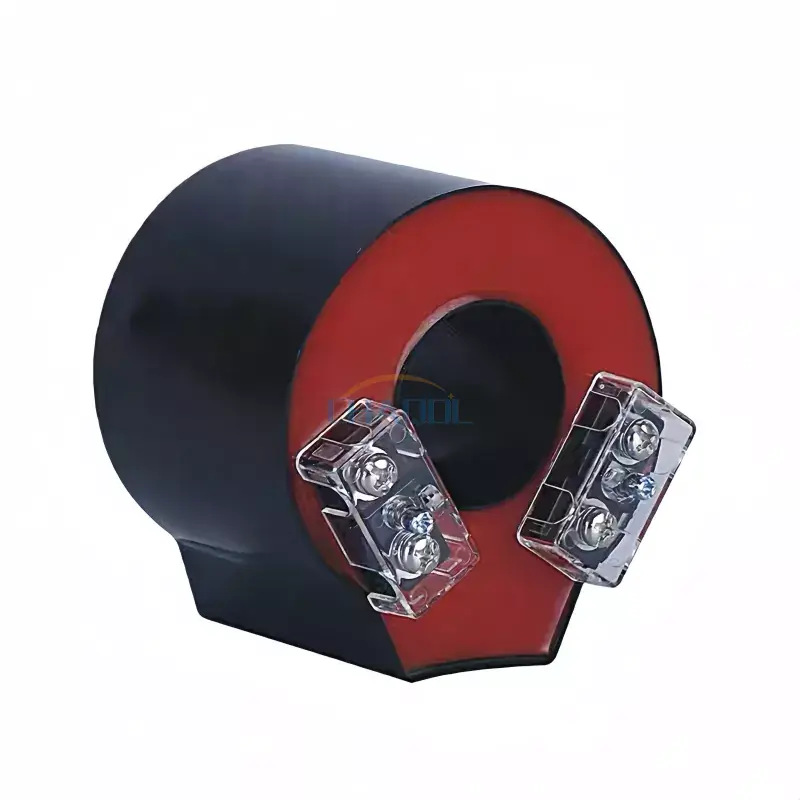

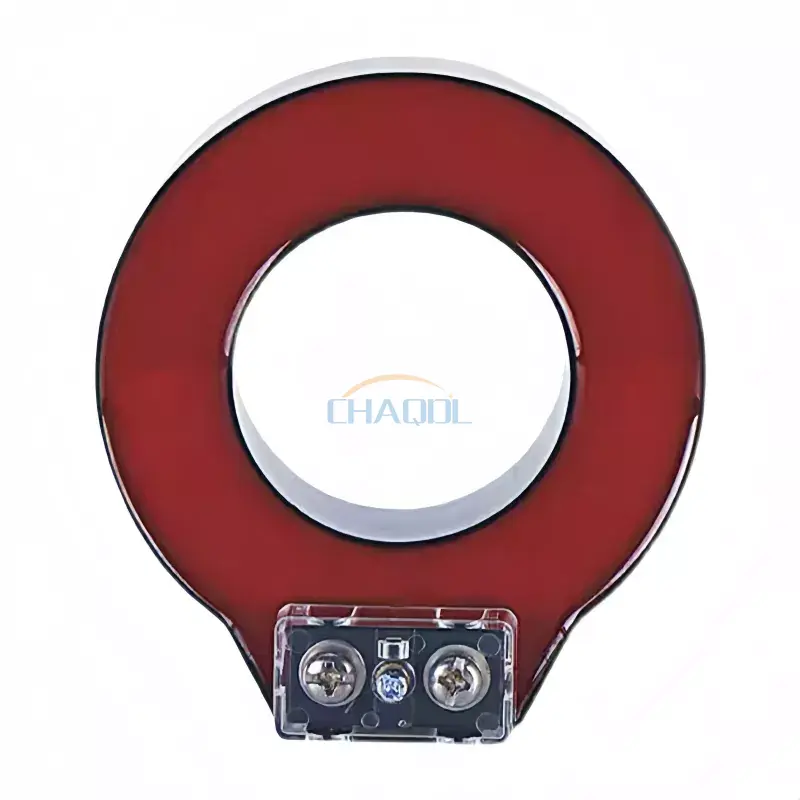

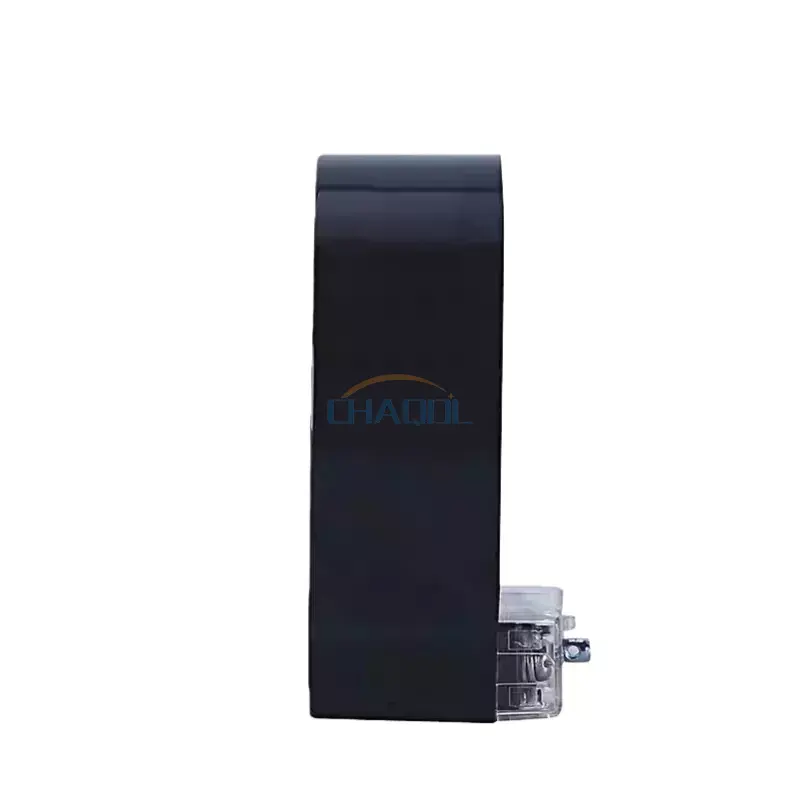

Anqiang Power는 현대 배전 시스템의 현장 적용 요구 사항을 기반으로 코어 전류 변압기 LMZC-10을 통한 코어 유형을 개발합니다. GIS, RMU, 소형 변전소 등 고압 배전반 환경을 위해 설계된 이 제품은 복잡한 작동 조건에서도 안정적인 측정 성능을 제공합니다. 난연성 ABS 하우징과 밀봉된 투명 단자 커버를 갖춘 완전 절연 구조를 채택하여 배선 및 유지 관리 시 안전성과 가시성을 향상시킵니다.
실제 계측 및 보호 회로에서는 전력 시스템의 실시간 전류 샘플링 및 계전기 보호에 널리 사용됩니다. 분할 코어 또는 링형 구조를 통해 주 도체를 분해하지 않고도 기본 케이블이나 버스바에 직접 설치할 수 있어 개조 또는 유지 관리 프로젝트의 효율성이 향상됩니다.
이는 환상형 실리콘 강철 코어와 에폭시 수지 주조 단열재로 제작되었습니다. 1차 도체는 단일 회전 권선 역할을 하여 자기 결합 효율을 크게 향상시키고 작동 중 에너지 손실을 줄입니다.
2차 권선은 고전도성 구리선으로 제작되어 안정적인 전류 출력과 측정 정확도를 보장합니다. 완전히 밀봉된 에폭시 수지 구조는 내습성, 먼지 방지 및 장기적인 기계적 안정성을 향상시킵니다.
전기 공학 응용 분야에서 스루 코어 전류 변압기는 연속 작동 환경에서 컴팩트한 구조와 안정적인 성능으로 인해 선호됩니다.
|
제품명 |
코어 변류기를 통해 |
제품 모델 |
LMZC-10 |
|
정격주파수 |
50/60Hz |
제품 소재 |
ABS 난연제 |
|
방오 등급 |
레벨 2 |
2차 전류 |
5A/1A |
|
주변 온도 |
-350℃-550℃ |
고도 |
≤1000미터 |
|
모델 |
사용 |
변류기 측정 |
보호 전류 변압기 |
이중 권선 변류기 |
|||||||
|
정격 1차 전류 |
정확도 등급 및 정격 하중(VA) |
정확도 등급 및 정격 하중(VA) |
정확도 등급 및 정격 하중(VA) |
||||||||
|
0.2초 |
0.2 |
0.5 |
10P 5 |
10P10 |
10P15 |
0.5 |
1 |
10P10 |
10P5 |
||
|
LMZC-10-3 |
75 |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
|
100 |
__ |
__ |
__ |
2.5 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
150 |
2.5 |
2.5 |
2.5 |
2.5 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
200 |
2.5 |
2.5 |
2.5 |
3.75 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
300 |
5 |
5 |
5 |
5 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
400 |
5 |
5 |
5 |
5 |
2.5 |
__ |
__ |
__ |
__ |
__ |
|
|
500 |
10 |
10 |
10 |
7.5 |
2.5 |
__ |
__ |
__ |
__ |
__ |
|
|
600 |
10 |
10 |
10 |
10 |
5 |
__ |
__ |
__ |
__ |
__ |
|
|
LMZC-10-4 |
50 |
__ |
__ |
2.5 |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
|
75 |
2.5 |
3.75 |
3.75 |
2.5 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
100 |
5 |
5 |
5 |
5 |
2.5 |
1.5 |
__ |
__ |
__ |
__ |
|
|
150 |
5 |
5 |
5 |
7.5 |
3.75 |
1.5 |
__ |
__ |
__ |
__ |
|
|
200 |
7.5 |
7.5 |
7.5 |
10 |
5 |
2.5 |
5 |
5 |
__ |
2.5 |
|
|
300 |
10 |
10 |
15 |
15 |
7.5 |
5 |
7.5 |
7.5 |
__ |
3.75 |
|
|
400 |
15 |
20 |
20 |
20 |
10 |
7.5 |
7.5 |
7.5 |
2.5 |
5 |
|
|
500 |
20 |
25 |
25 |
25 |
10 |
7.5 |
10 |
10 |
2.5 |
5 |
|
|
600 |
20 |
25 |
30 |
25 |
10 |
7.5 |
10 |
10 |
3.75 |
7.5 |
|
이 시리즈는 저전압 배전 캐비닛, 계량 패널 및 산업 자동화 시스템에 널리 적용됩니다. 스루 코어 전류 변압기는 설치 중에 기존 버스바 또는 케이블을 분리할 수 없는 개조 프로젝트에 특히 적합합니다. 안정적인 습도 및 온도 제어로 실내 환경에서 지속적인 작동을 지원합니다.
정확한 전류 모니터링 및 보호 조정이 필요한 전력 시스템에 널리 적용됩니다. 산업 및 유틸리티 규모의 설치 모두에 적합합니다.
측정 정확도와 안전한 작동을 보장하려면 올바른 설치가 필수적입니다. 균형 잡힌 자속 분포를 유지하려면 1차 도체가 코어 중심을 통과해야 합니다.
기존 변류기와 비교하여 스루 코어 변류기는 전기 측정 시스템에서 향상된 작동 효율성과 장기적인 안정성을 제공합니다.
Q1. 이 제품의 주요 기능은 무엇인가요?
A: 전기 시스템, 특히 배전 및 계량 응용 분야의 전류 측정 및 보호에 사용됩니다.
Q2: 시스템을 종료하지 않고도 설치할 수 있나요?
A: 예, 분할 코어 설계로 인해 기본 도체를 분리하지 않고도 설치할 수 있습니다.
Q3: 어떤 시스템과 호환되나요?
A: RMU 및 제어반을 포함한 저압 및 중압 배전반에 적합합니다.
Q4: 단열 수준은 무엇입니까?
A: 절연 수준은 산업 배전 환경을 위해 설계되었으며 정격 전압 조건에서 안전한 작동을 보장합니다.
Q5: 야외에서 사용할 수 있나요?
A: 주로 실내 사용을 위해 설계되었습니다. 실외 설치에는 추가 보호 인클로저가 필요합니다.
Q6: 유지 관리가 얼마나 자주 필요합니까?
A: 일반적인 작동 조건에서는 정기적인 검사만으로 충분하며 자주 유지 관리할 필요가 없습니다.
최종 참고 사항: 이 스루 코어 전류 변압기는 현대 배전 시스템에서 장기적으로 안정적인 작동을 위해 설계되어 안정적인 측정 및 보호 성능을 보장합니다.
