변류기를 갖춘 40.5KV 변전소 회로 차단기

Model:ZW7-40.5

Anqiang Power는 변류기를 갖춘 40.5KV 변전소 회로 차단기의 중국 제조업체입니다. 이 실외 변전소 회로 차단기는 정격 전압이 40.5KV이며 소형 변류기가 통합되어 있습니다. 외부 변류기 설계를 통해 측정 및 보호 기능을 유연하게 조정할 수 있으므로 제품 성능을 유지하면서 장비 소형화를 달성할 수 있습니다.

문의 보내기

제품 설명

변류기를 갖춘 40.5KV 변전소 회로 차단기의 제품 모델은 ZW7-40.5입니다. 그 구조는 진공 차단기를 수용하는 상부 도자기 절연체, 지지대 역할을 하는 하부 도자기 절연체 및 외부 변류기로 구성됩니다. 이 제품은 우수한 밀봉성, 노화 저항성, 고전압 저항성, 불연성, 폭발 위험 없음, 긴 서비스 수명, 편리한 설치 및 유지 관리 등의 장점을 자랑합니다. 발전소 및 도시/농촌 배전 시스템의 정상 작동 및 단락 보호에 적합합니다.

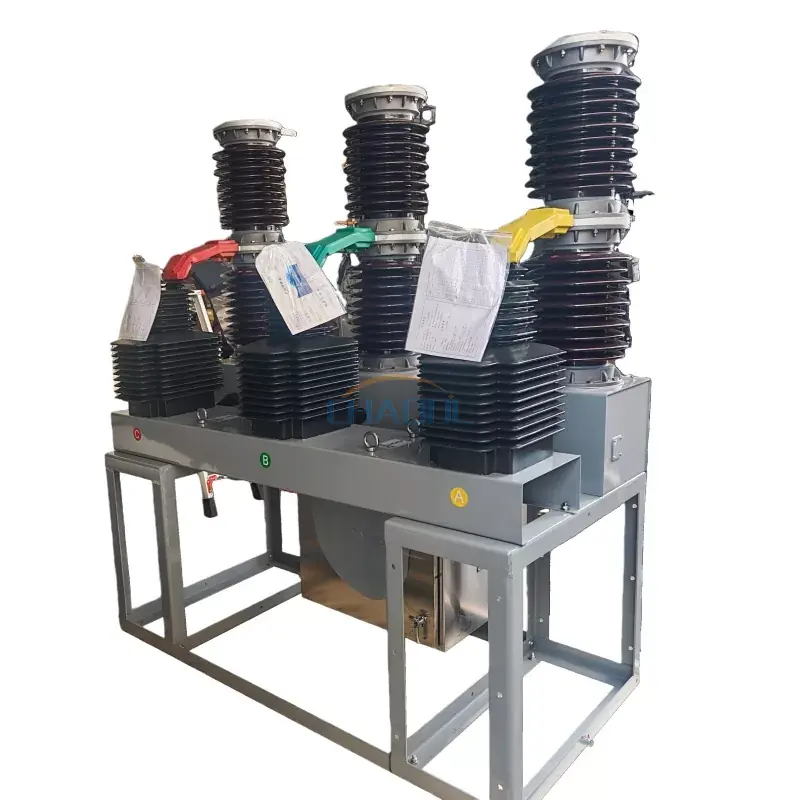

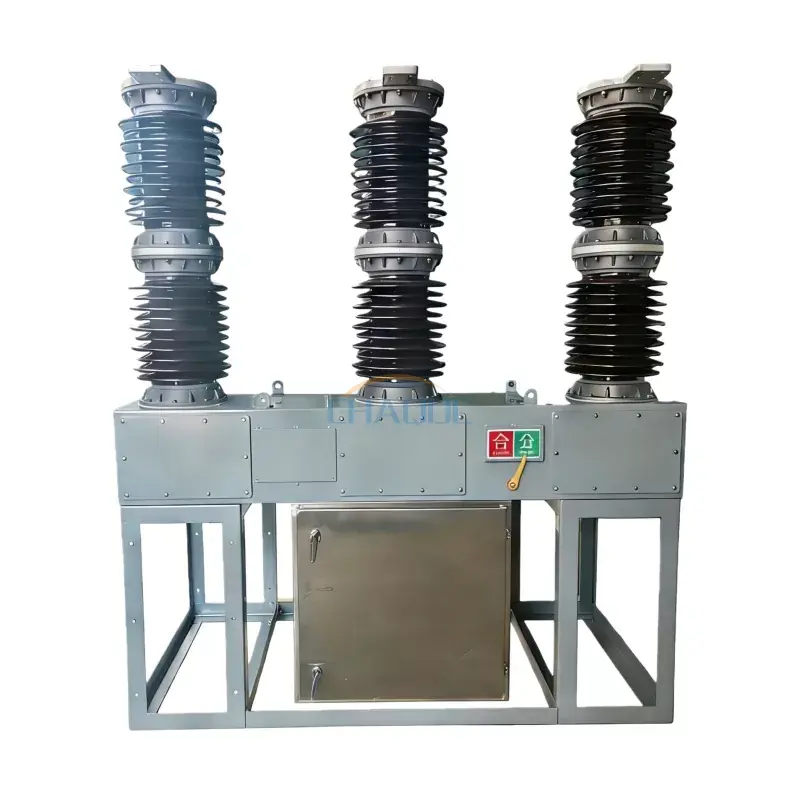

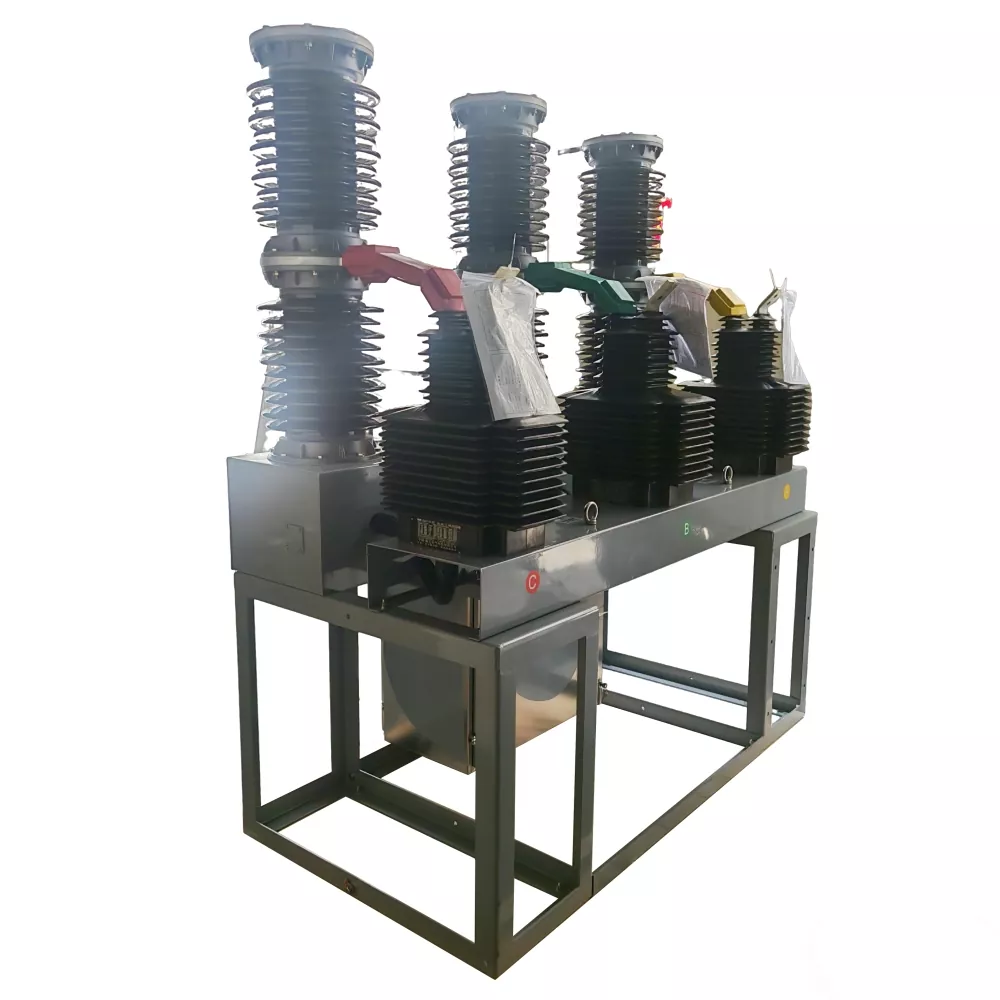

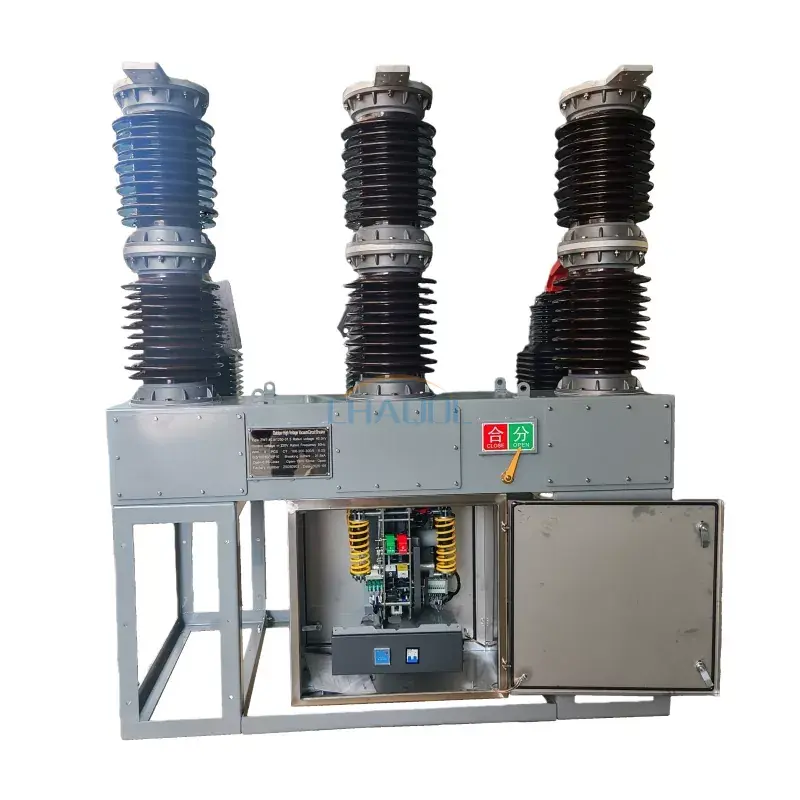

제품 외관 다이어그램

40.5KV Substation Circuit Breaker With Current Transformer

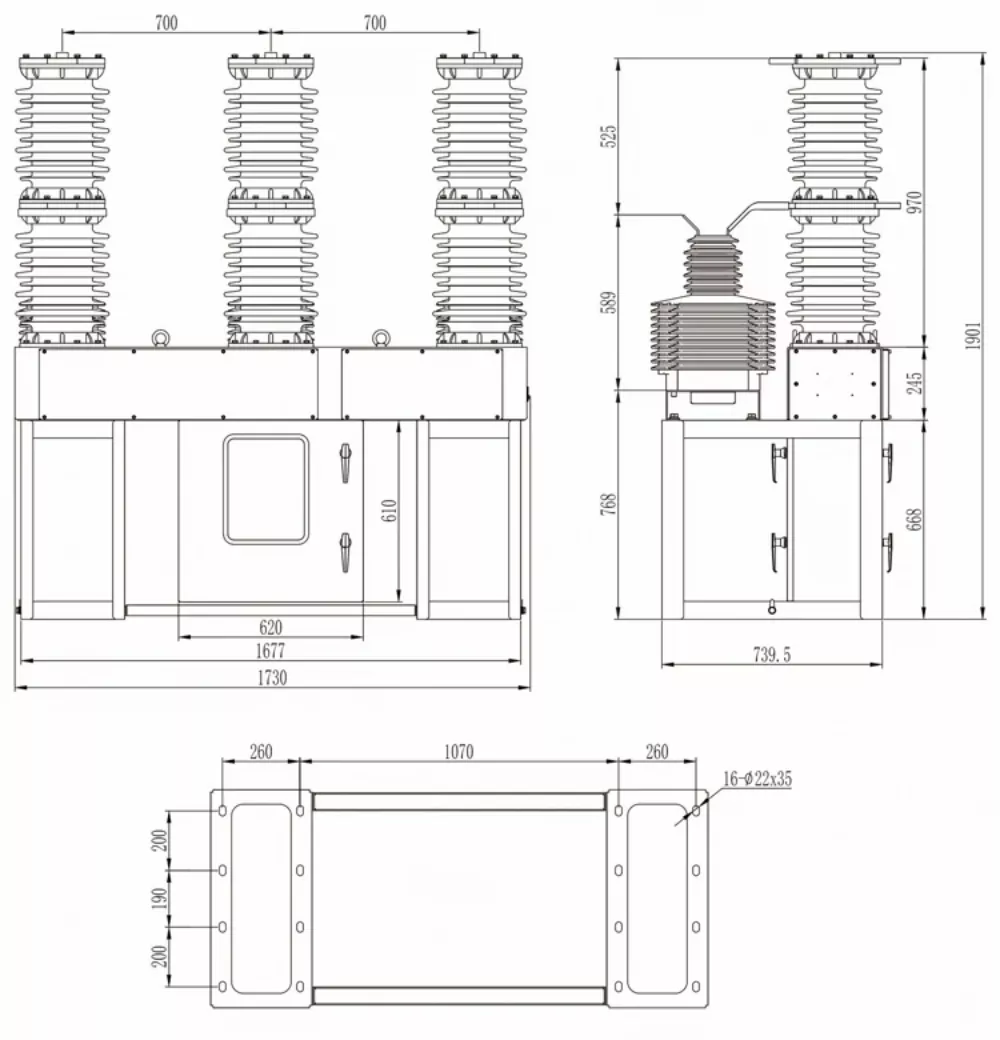

치수 도면

40.5KV Substation Circuit Breaker With Current Transformer

기술적인 매개변수

정격전압	33KV/35KV/40.5KV
정격 주파수	50HZ
정격전류	1250/1600/2500A
작동 온도	-30℃-40℃
차단 전류	25/31.5KA
작동 지침	수동/전기
내전류	63/80KA
고도	1500미터 이하
간격 거리	700/750/780mm
작동 전압	AC/DC220V DC24/48V
