자동 리클로저가 있는 33KV 실외 회로 차단기

Model:ZW32-40.5

Anqiang Power가 독립적으로 개발한 자동 재폐로 장치가 포함된 33KV 실외 회로 차단기는 통합형 밀봉 극과 매우 안정적인 작동 메커니즘이 특징입니다. 케이싱은 고품질 강철로 만들어졌습니다. 이 제품은 아프리카 여러 국가로 수출되고 있으며 고객 요구 사항에 따라 사양을 맞춤화할 수 있습니다.

문의 보내기

제품 설명

그만큼자동 리클로저가 있는 33KV 실외 회로 차단기ZW32-40.5 실외 고전압 진공 회로 차단기라고도 알려진 이 제품은 중전압 가공 배전망, 변전소, 유틸리티 그리드 및 스마트 배전 시스템용으로 설계되었습니다. 이는 주로 부하 전류 전환, 과부하 전류 차단, 단락 오류 제거 및 안정적인 전원 공급 연속성을 보장하는 데 사용됩니다.

고급 진공 차단 시스템과 지능형 자동 재폐로 기능을 갖춘 이 실외 진공 회로 차단기는 일시적인 오류 발생 후 자동으로 전력을 복원하여 그리드 신뢰성을 크게 향상시키고 정전 시간을 단축할 수 있습니다. 컴팩트한 구조, 가벼운 디자인, 높은 기계적 내구성으로 인해 현대식 배전 자동화 프로젝트에 이상적인 솔루션입니다.

ZW32-40.5 차단기는 33KV 및 40.5KV 전력 시스템에 적합하며 로컬 작동, 원격 제어, 오류 모니터링 및 통신 기반 배전망 관리를 지원합니다. 이는 전 세계 유틸리티 회사, 산업 시설, 재생 가능 에너지 프로젝트 및 농촌 전기 네트워크에서 널리 사용됩니다.

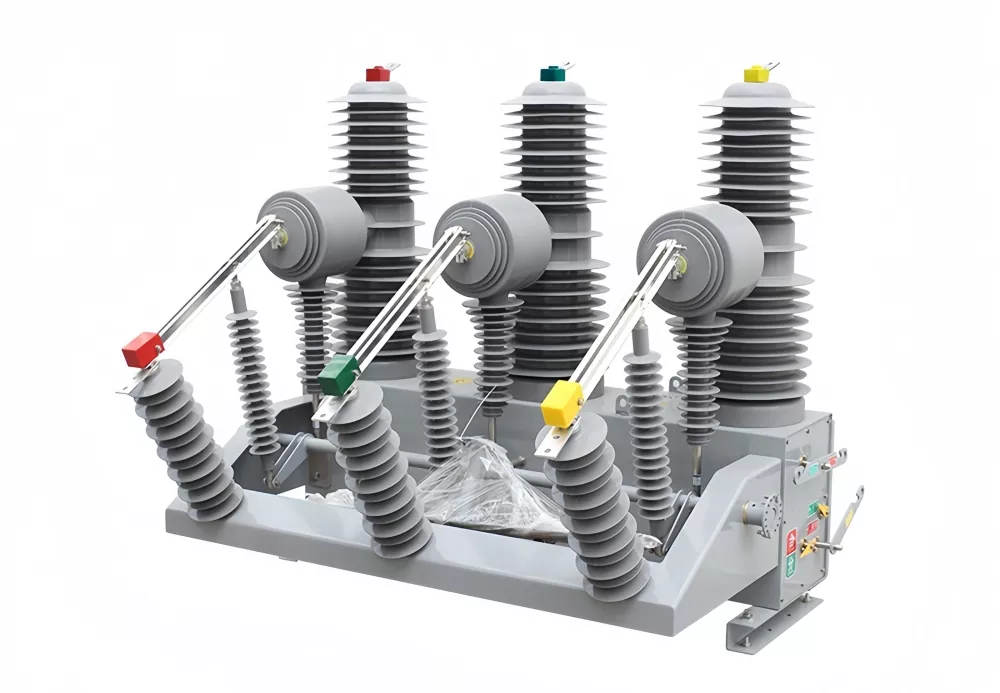

제품 외관 다이어그램

33KV Outdoor Circuit Breaker With Automatic Recloser

기술적인 매개변수

정격전압	33KV / 40.5KV
정격전류	630A / 1250A / 1600A
정격 주파수	50Hz / 60Hz
상용주파 내전압(1분)	95KV / 118KV
낙뢰 충격 내전압(피크)	185KV / 215KV
정격 단락 차단 전류	25KA / 31.5KA
정격 단락 전류(피크)	63KA / 80KA
정격 피크 내전류	63KA / 80KA
정격 단시간 전류	25KA / 31.5KA, 1초
정격 단락 차단 작동	30회
기계적 수명	10,000개의 작업
제어 전압	AC/DC 220V
오프닝 속도	1.6±0.3m/초
결산 속도	1.0±0.3m/초
연락 바운스 시간	3ms 이하
중심 거리	460±2mm
폐관 시간	100ms 이하
영업 시간	≤ 50ms
무게	270kg

주요 특징

통합된 자동 재폐로 기능은 전원 공급 장치 신뢰성을 향상시키고 정전 시간을 줄입니다.
진공 아크 소화 기술은 우수한 차단 성능과 긴 서비스 수명을 제공합니다.
33KV 및 40.5KV 오버헤드 배전망 및 변전소 애플리케이션에 적합합니다.
최대 31.5KA의 높은 단락 차단 용량.
컴팩트한 구조와 가벼운 디자인으로 운송과 설치가 간편합니다.
로컬 운영, 원격 제어, 원격 측정 및 유통 자동화 시스템을 지원합니다.
밀폐형 폴 구조로 절연 성능과 내환경성이 향상되었습니다.
유지 관리가 필요 없는 진공 차단기는 장비 수명 주기 전반에 걸쳐 운영 비용을 줄여줍니다.
SCADA, 스마트 그리드 및 유틸리티 네트워크 모니터링 시스템과 호환됩니다.
최대 10,000회 작동의 긴 기계적 수명은 신뢰할 수 있는 장기 성능을 보장합니다.

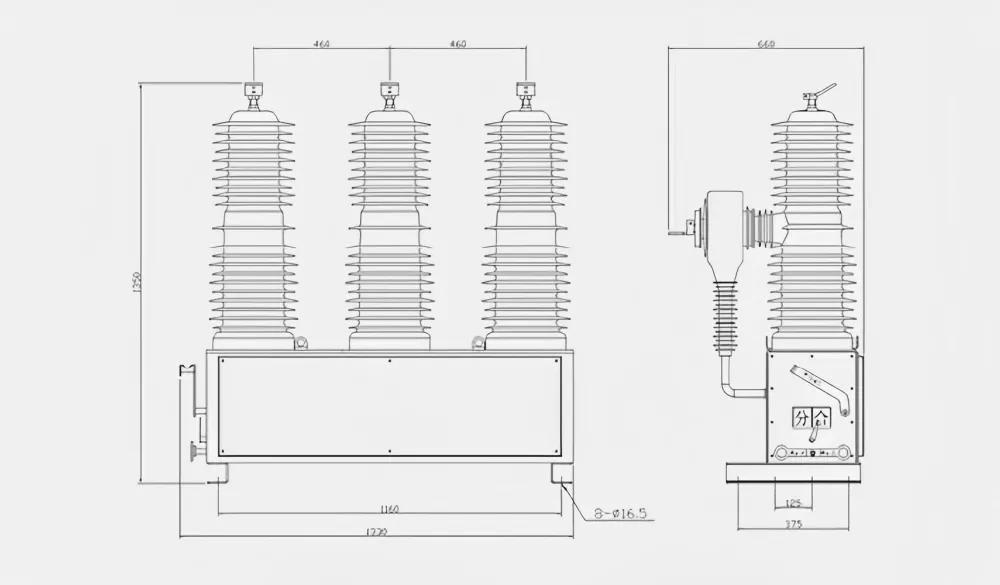

제품 치수 다이어그램

33KV Outdoor Circuit Breaker With Automatic Recloser Dimensions

제품 구조 및 작동 원리

그만큼자동 리클로저가 있는 33KV 실외 회로 차단기주로 통합형 밀봉 극, 진공 차단기, 변류기, 작동 메커니즘, 절연 지지 구조 및 내후성 인클로저로 구성됩니다. 캐비닛은 고품질 강철로 제작되어 탁월한 기계적 보호 기능과 장기적인 실외 내구성을 제공합니다.

변류기는 계측, 모니터링 및 보호 애플리케이션에 대한 프로젝트 요구 사항에 따라 구성할 수 있습니다. 배전선에 오류가 발생하면 지능형 컨트롤러가 이상 상황을 신속하게 감지하고 진공 회로 차단기에 오류 전류를 차단하도록 명령합니다. 낙뢰 또는 일시적인 회선 교란과 같은 일시적인 오류가 발생하는 경우 자동 재폐로 기능은 미리 설정된 간격 후에 자동으로 전원을 복원하여 서비스 중단을 최소화합니다.

지능형 컨트롤러와 결합된 차단기는 로컬 스위칭 작동뿐만 아니라 통신 인터페이스를 통한 원격 모니터링 및 제어도 지원합니다. 통신 방법에는 광섬유 네트워크, 통신 케이블, GPRS, CDMA, GSM 또는 기타 유틸리티 통신 시스템이 포함될 수 있으므로 스마트 그리드 및 배전 자동화 프로젝트에 이상적인 솔루션입니다.
