실외 고전압 차단 스위치

그만큼실외 고전압 차단 스위치40.5kV~220kV 범위의 실외 AC 전원 시스템에서 안정적인 회로 절연을 위해 설계되었습니다. 이는 고전압 조건에서 가시적인 절연과 기계적 안전이 요구되는 변전소, 송전선 및 그리드 스위칭 스테이션에 널리 적용됩니다.

이 GW4 시리즈는 견고한 개방형 구조로 설계되어 폭우, 결빙, 풍하중, 오염 환경 등 가혹한 기상 조건에서도 안정적인 작동을 보장합니다. 수동 및 전동 작동 모드를 모두 지원하여 다양한 그리드 자동화 수준에 대한 유연성을 제공합니다.

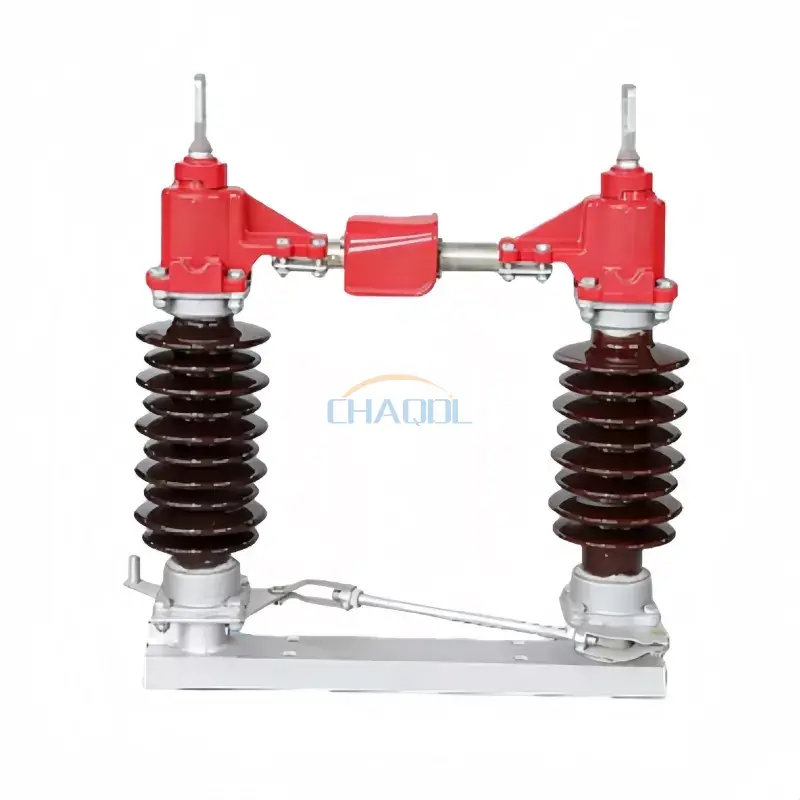

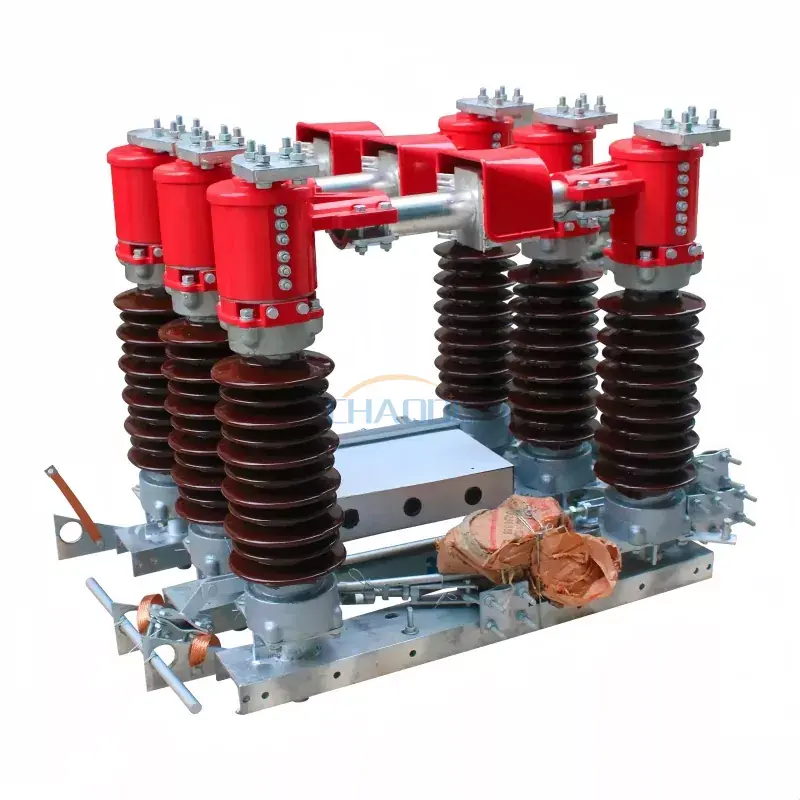

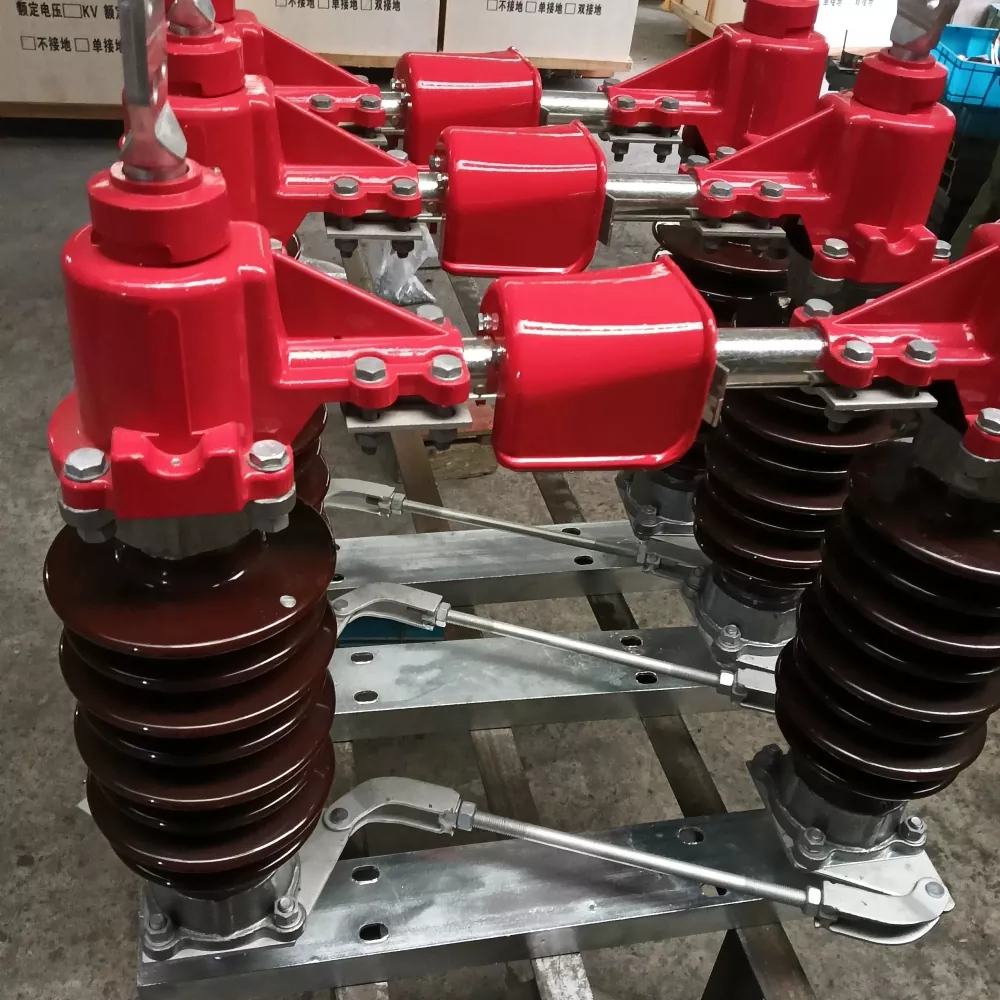

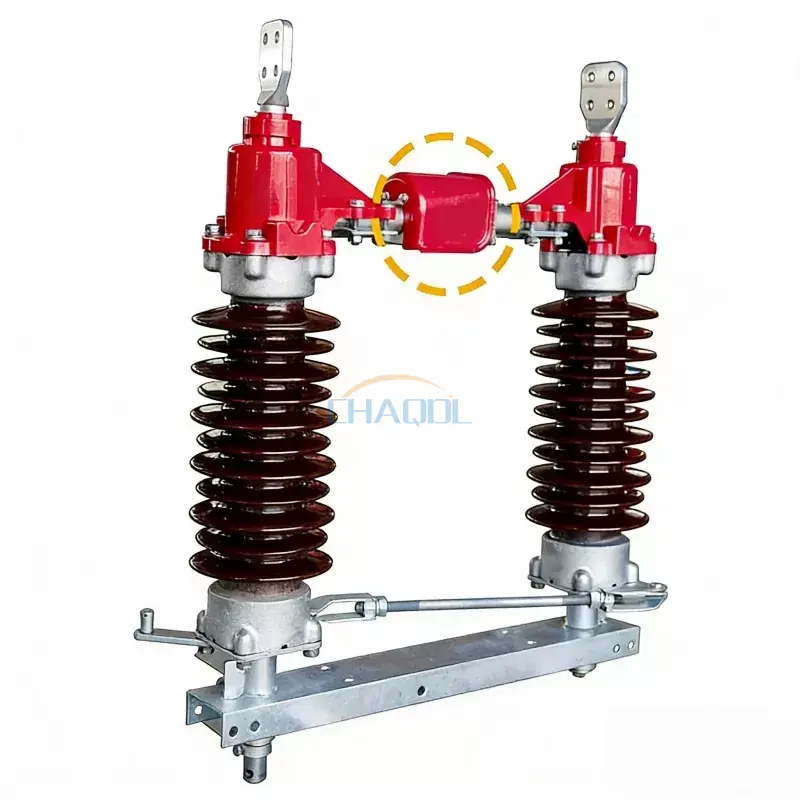

제품 사진

구조 설계 및 엔지니어링 기능

스위치는 도자기 포스트 절연체, 전도성 튜브 및 고강도 아연 도금 강철 베이스 프레임을 갖춘 수평 회전 블레이드 구조를 채택합니다. 기계식 연결 시스템은 동기화된 3상 작동을 보장하여 스위칭 중 정렬 불량 위험을 줄입니다.

전통적인 절연체와 비교하여, 이것은실외 고전압 차단 스위치접촉 압력 균일성을 향상시키고 전도성 접합부의 산화를 줄여 장기간 실외 응용 분야에서 서비스 수명을 크게 연장합니다.

기술적인 매개변수

제품 치수 다이어그램

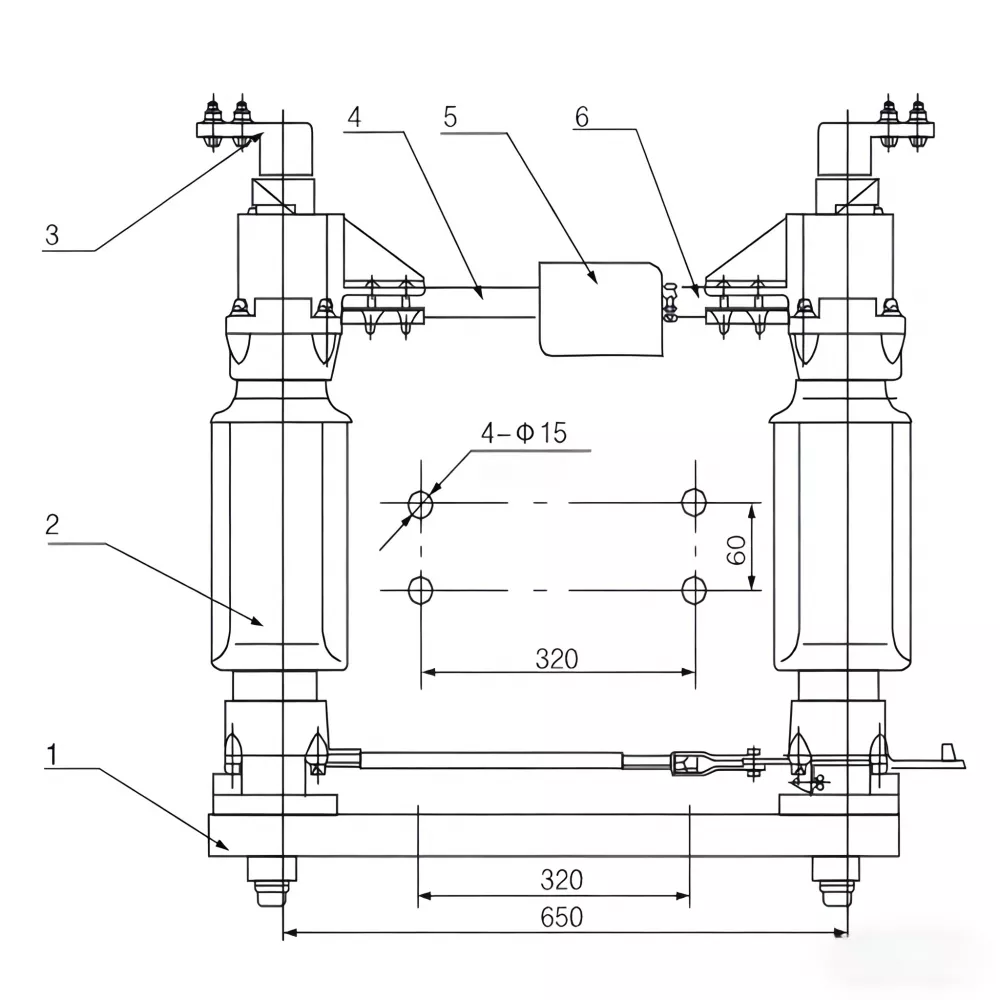

GW4 시리즈 구조 개요

1. 베이스

2. 지지절연체

3. 와이어 터미널

4. 고정형 도체관

5. 사각수커버

6. 이동식 전도성 튜브

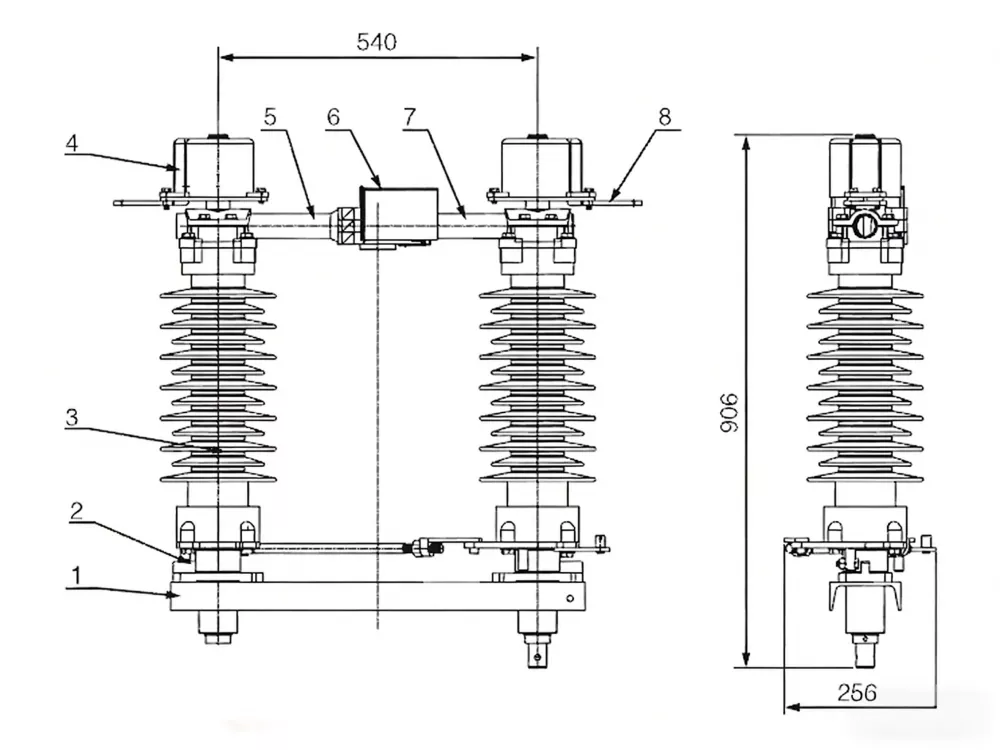

단극 구성

1. 채널 강철 브래킷

2. 지지 기반

3. 단열 포스트

4. 오른쪽 콘센트 단자

5. 원통형 끝단 전도성 막대

6. 레인커버

7. 전도성 막대에 접촉

8. 왼쪽 콘센트 터미널

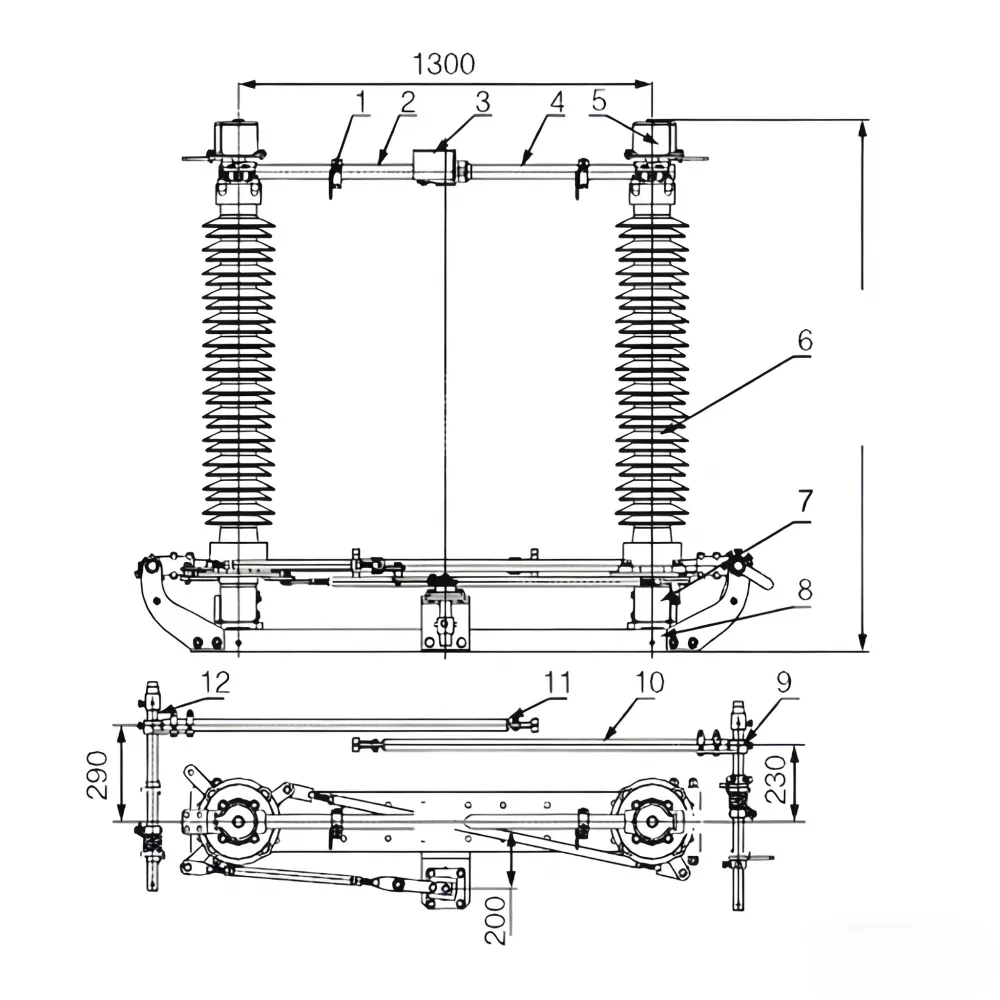

126kV 고전압 구조

1. 접지 스위치 고정 접점

2. 접촉 가이드 로드

3. 스테인레스 스틸 레인 커버

4. 원통형 전도성 막대

5. 유연한 연결 단자대

6. 단열 지지대

7. 베어링 하우징

8. 베이스 프레임 장착

9. 오른쪽 접지 스위치 어셈블리

10. 접지스위치 강관

11. 접지스위치 가동접점

12. 왼쪽 접지 스위치 어셈블리

기존 제품과 비교한 엔지니어링 장점

응용 시나리오

실외 고전압 차단 스위치는 다음 분야에서 널리 사용됩니다.

• 고전압 송전 변전소
• 배전망 및 그리드 스위칭 스테이션
• 산업용 전원 공급 시스템
• 재생 가능 에너지 변전소(풍력 및 태양열 발전소)
• 철도 및 인프라 전력 시스템

설치 및 작동 참고 사항

원활한 기계 작동을 보장하려면 회전 샤프트와 절연체 지지 구조를 올바르게 정렬하는 것이 중요합니다. 베이스 프레임은 안전하게 접지되어야 하며, 전원을 공급하기 전에 작동 메커니즘을 테스트하여 무부하 조건에서 안전한 스위칭 성능을 보장해야 합니다.

FAQ

Q1: 이 실외 고전압 차단 스위치의 주요 기능은 무엇입니까?
안전한 유지 관리 및 시스템 작동을 보장하기 위해 고전압 회로를 시각적으로 격리합니다.

Q2: 이 스위치는 심한 실외 기상 조건에서도 작동할 수 있습니까?
예, 오염, 비, 얼음, 풍하중 조건을 포함한 극한의 실외 환경에 맞게 설계되었습니다.

Q3: GW4 시리즈가 표준 절연기와 다른 점은 무엇입니까?
기존 모델에 비해 향상된 기계적 동기화, 더 강한 내식성, 더 긴 작동 수명을 제공합니다.

Q4: 전동 작동이 가능한가요?
예. 프로젝트 요구 사항에 따라 수동 및 모터 구동 메커니즘을 모두 구성할 수 있습니다.

Q5: 이 장비를 일반적으로 사용하는 산업은 무엇입니까?
송전, 변전소, 재생 에너지 시스템 및 중공업 전기 네트워크에 널리 사용됩니다.
