24kV 기둥 장착형 고전압 회로 차단기

Model:ZW32-24

Anqiang Power는 24KV 극 장착형 고전압 회로 차단기를 생산하는 중국 제조업체입니다. 이 고전압 회로 차단기는 정격 전압이 24KV인 실외형이며 ZW32 시리즈 실외 배전 장비에 속합니다. 컴팩트한 크기, 가벼운 무게, 유지 관리가 필요 없는 작동이 특징이며 혹독한 기상 조건과 오염된 환경에 적응할 수 있습니다.

문의 보내기

제품 설명

24kV 극 장착형 고전압 회로 차단기는 중전압 배전 시스템용으로 설계된 ZW32-24 시리즈 실외 진공 회로 차단기입니다. 이는 부하 전류 전환, 과부하 전류 차단 및 전기 네트워크의 단락 오류 제거에 널리 사용됩니다. 고급 진공 차단 기술, 부식 방지 구조 및 안정적인 작동 메커니즘을 갖춘 이 회로 차단기는 변전소, 산업 시설, 재생 에너지 프로젝트 및 유틸리티 배전 시스템에서 안전하고 안정적인 작동을 보장합니다.

전문 24kV 진공 회로 차단기 제조업체로서 당사는 전 세계 전력 유틸리티, 전기 계약자, EPC 프로젝트 및 배전 네트워크 운영자에게 내구성이 뛰어난 고성능 솔루션을 제공합니다.

24kV 기둥 장착형 고전압 회로 차단기란 무엇입니까?

24kV 전주 장착 진공 회로 차단기(VCB)는 과부하, 단락 및 전기적 결함으로부터 배전 시스템을 보호하기 위해 전신주에 설치되는 실외 중전압 스위칭 장치입니다. 차단기는 진공차단기를 이용하여 신속하고 안전하게 아크를 소호함으로써 우수한 절연성능과 긴 수명을 제공합니다.

기존 오일 회로 차단기 및 SF6 회로 차단기와 비교하여 진공 회로 차단기는 유지 관리 요구 사항 감소, 환경 친화성, 작동 신뢰성 향상, 기계적 수명 연장 등 상당한 이점을 제공합니다.

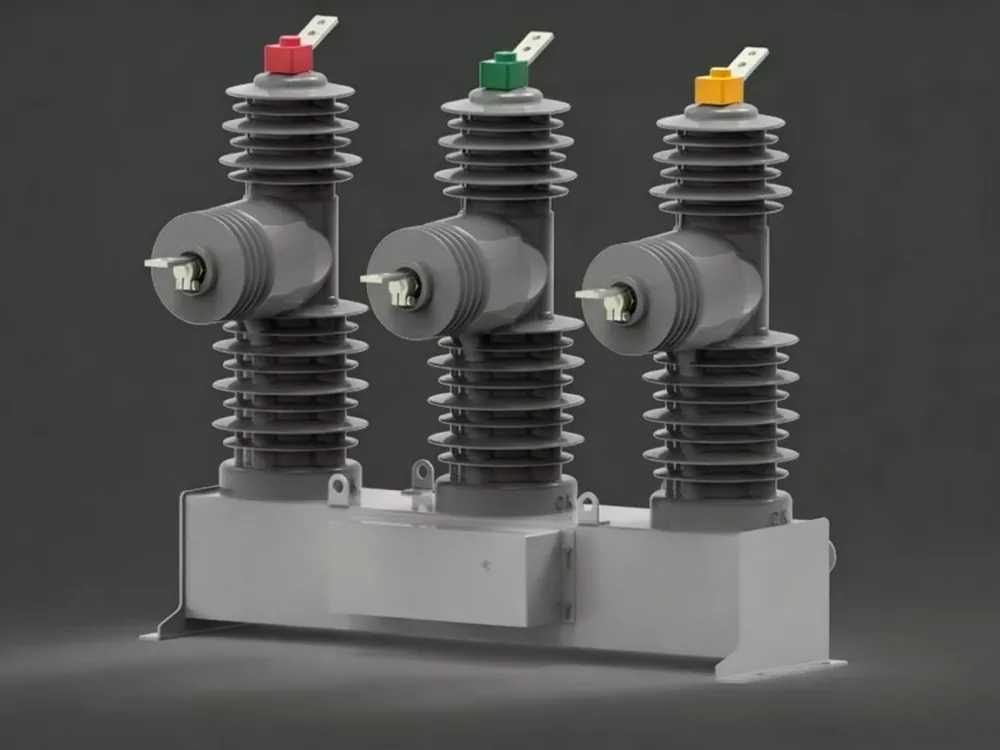

외관 다이어그램

소형 기둥 장착형 구조는 실외 설치 및 까다로운 환경 조건에서 장기간 작동하도록 설계되었습니다. 견고한 구조로 인해 습기, 먼지, 자외선 및 부식에 대한 탁월한 저항성을 보장합니다.

24kV Pole Mounted High Voltage Circuit Breaker Manufacturer

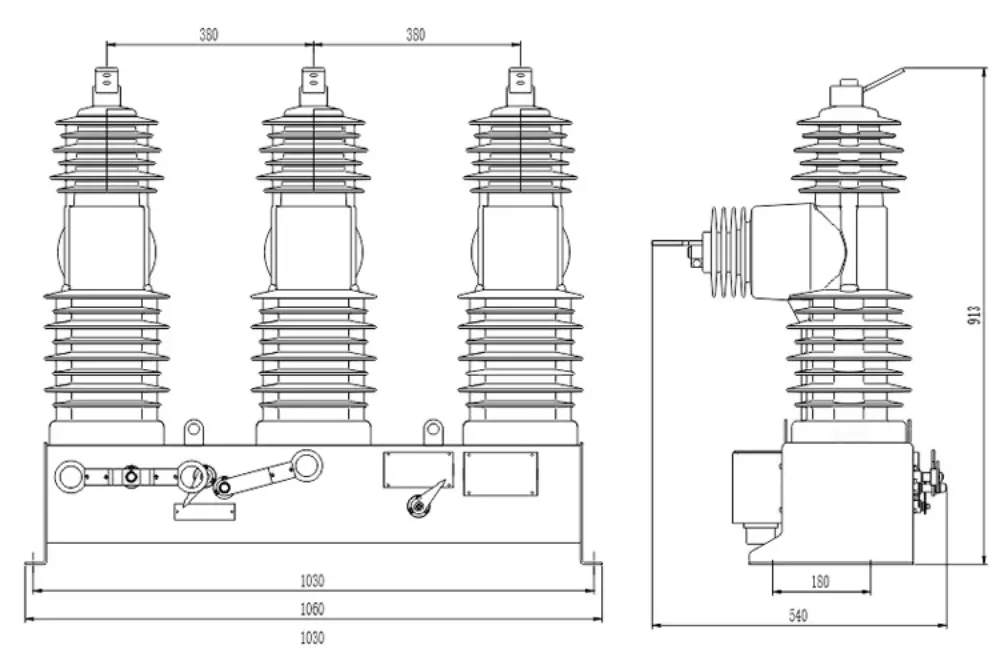

제품 치수 다이어그램

최적화된 구조 설계로 설치 공간 요구 사항을 최소화하는 동시에 높은 단열 성능과 작동 안전성을 유지합니다. 컴팩트한 크기로 운송 및 설치 비용도 절감됩니다.

24kV Outdoor Vacuum Circuit Breaker Dimensions

기술적인 매개변수

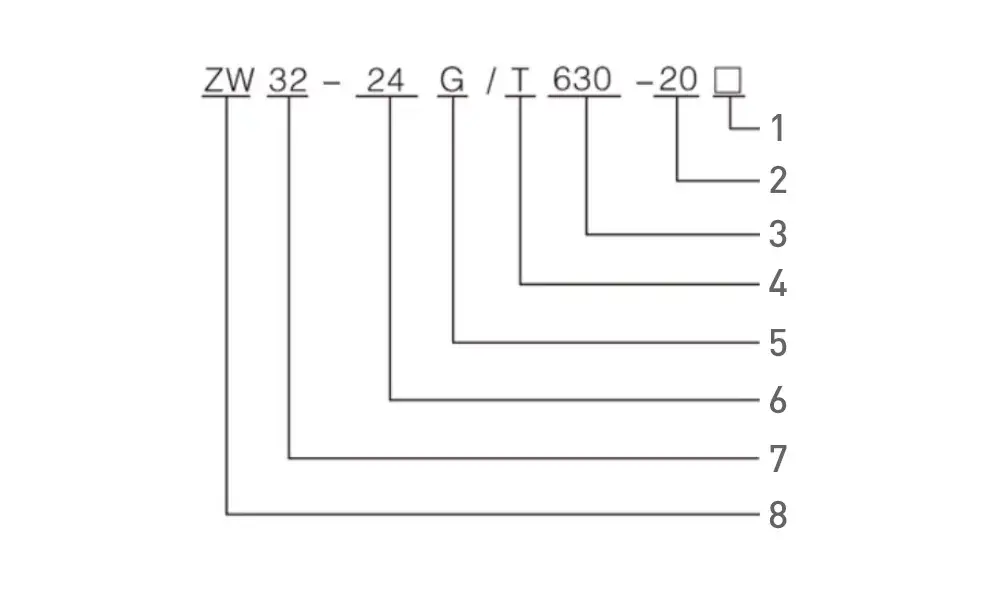

24kV Pole Mounted Vacuum Circuit Breaker Technical Parameters

1. 전동식

2. 정격단락차단전류(KA)

3. 정격전류(A)

4. 스프링 작동 메커니즘

5. 격리 스위치 포함

6. 정격전압(KV)

7. 디자인 일련번호

8. 실외 진공 회로 차단기

정격전압	24-27KV
정격 주파수	50HZ
정격전류	630/1250A
작동 온도	-30℃-40℃
차단 전류	20/25KA
작동 지침	수동/전기
내전류	50/63KA
고도	1500미터 이하
간격 거리	380mm
작동 전압	AC/DC22V DC24
