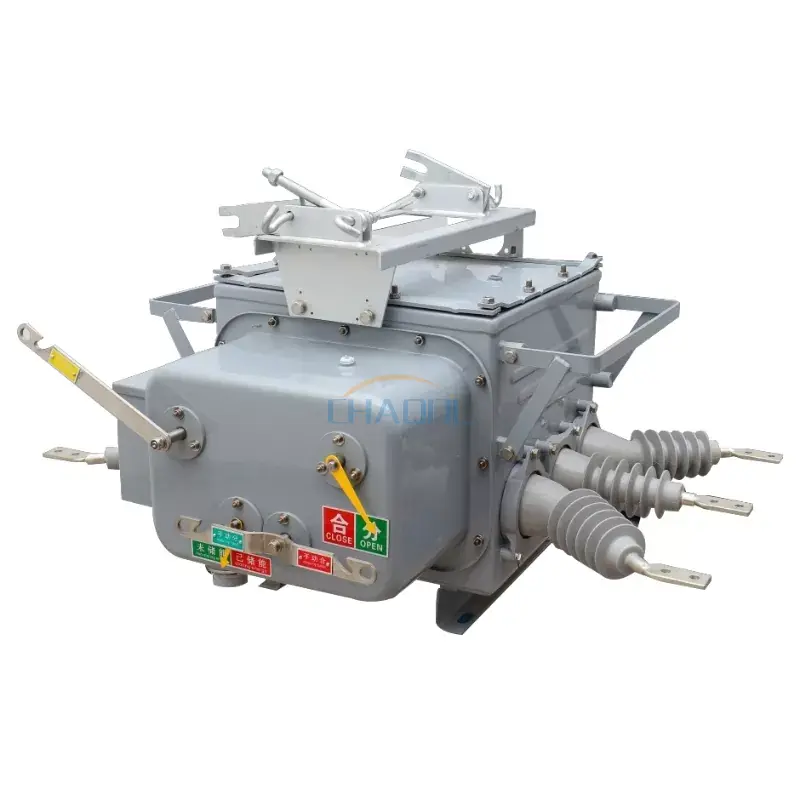

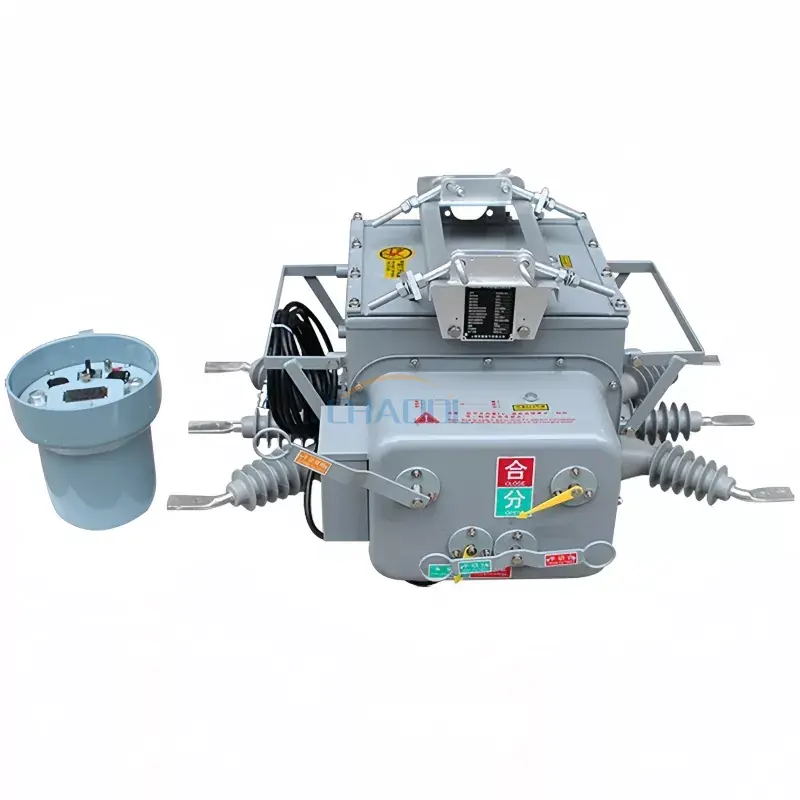

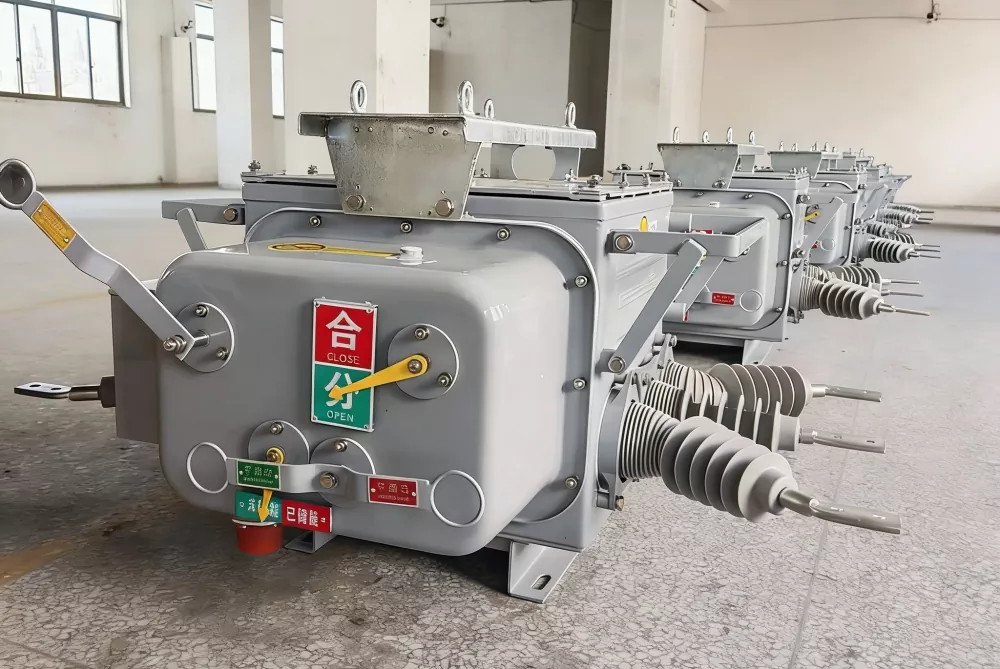

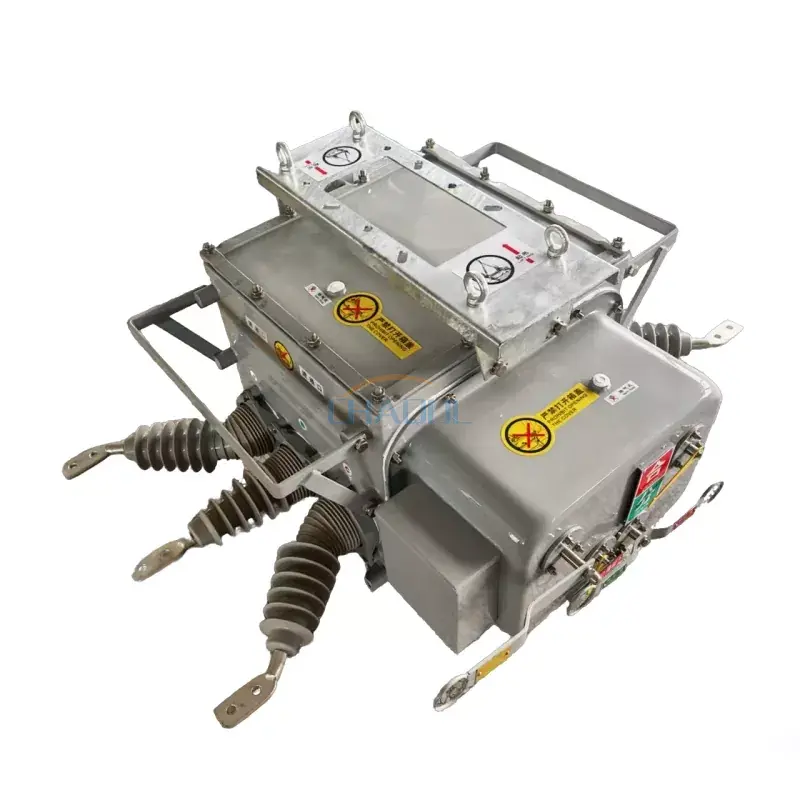

12KV 실외 극 장착형 회로 차단기

Model:ZW20-12F

Anqiang Power는 12kV 실외 극 장착형 회로 차단기를 생산하는 중국 제조업체입니다. 이 옥외 주상 배전 장비는 정격 전압이 12kV이고 3상 AC 50Hz에서 작동합니다. 컨트롤러와 함께 사용하면 탁월한 재폐로 기능을 제공하여 배전 자동화 시스템의 요구 사항을 충족합니다. 주로 10kV 전력 시스템의 부하 전류 및 단락 전류를 켜고 끄는 데 사용되며 변전소, 산업 및 광산 기업 배전 시스템에 사용됩니다.

문의 보내기

제품 설명

안치앙 파워차세대 ZW20-12F 시리즈를 선보입니다.12KV 실외 극 장착형 회로 차단기3상 AC 50Hz 오버헤드 분배 시스템용으로 설계되었습니다. 고급 진공 차단 기술과 SF6 가스 밀봉 엔클로저(제로 게이지 압력 설계)로 설계된 이 차단기는 진공 회로 차단기, 리클로저 및 단면화기의 기능을 완벽하게 통합합니다. 농촌 전기 네트워크, 산업 단지 배전 시스템 또는 스마트 그리드 자동화 프로젝트를 운영하는 경우 ZW20-12F는 안정적인 오류 보호 및 원격 제어 기능을 제공합니다.

ZW20-12F 대 기존 실외 차단기

ZW20-12F 옥외 차단기

고급 기둥 장착형 디자인

✓ SF6 가스 제로 게이지 압력– 안전하고 친환경적입니다.
✓ 2차 배선용 항공 커넥터– 손쉬운 컨트롤러 통합
✓ 유지보수가 필요 없는 밀봉 구조
✓ 배전 자동화(DA) 시스템용으로 제작됨

전통적인 차단기

일반유/SF6 브레이커

✓ 주기적인 유지관리 필요
✓ 더 높은 가스 압력 작동
✓ 부피가 큰 제어 배선
✓ 제한된 재폐쇄 기능

📍 신청 및 선택 가이드: 실제 시나리오

✅ 시나리오 1: 10kV 농촌 전화망(가공선)
사용ZW20-12F지선의 주요 보호 장치로 사용됩니다. 자동 리클로저 컨트롤러를 사용하여 일시적인 오류를 제거하고 정전 시간을 줄입니다. 항공 커넥터는 현장 배선을 단순화합니다.

✅ 시나리오 2: 산업단지 유통 시스템
ZW20-12F는 630/1000A 부하 전류를 처리하고 최대 25kA까지 단락 오류를 차단합니다. 유지보수가 필요 없는 설계로 공장 배전 운영 비용이 절감됩니다.

✅ 시나리오 3: 스마트 그리드 자동화(피더 자동화)
ZW20-12F는 피더 자동화 컨트롤러와 함께 사용하면 원격 모니터링, 오류 격리 및 서비스 복원을 지원하므로 현대식 배전 자동화 프로젝트에 이상적입니다.

📋 기술 사양 – 유형 테스트됨(GB/T 1984 / IEC 62271-100)

프로젝트	매개변수 값
정격전압	12kV
정격 주파수	50Hz
정격전류	630/1000A
정격단락차단전류	20/25카
정격 피크 내전류	50/63카
정격 단시간 내전류	20/25카
정격 단락 투입 전류	50/63카
정격 작동 순서	열림 - 0.3초 - 닫힘 - 180초 - 열림 - 닫힘
기계적 수명	10,000회
정격전류 차단주기	10,000회
정격단락차단용량	30회
SF6 가스 정격 압력	0Mpa

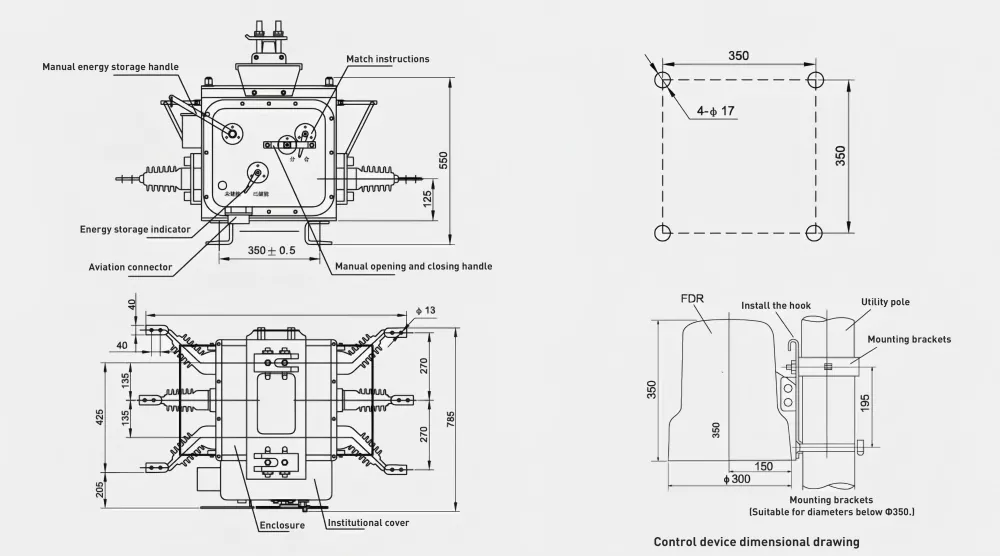

📐 제품 크기 및 구성 요소 분류

ZW20-12F outdoor pole mounted circuit breaker dimensions

ZW20-12F 기계 레이아웃– 1. 진공 차단기, 2. 스프링 작동 메커니즘, 3. 변류기, 4. SF6 밀봉 엔클로저, 5. 항공 커넥터(2차 제어 장치), 6. 수동 작동 핸들, 7. 접지 단자, 8. 폴 장착 브래킷, 9. 아크 챔버.

ZW20-12F의 특징은컴팩트하고 가벼운 디자인콘크리트 기둥에 직접 장착되는 것입니다. 그만큼항공 커넥터차단기와 지능형 컨트롤러 간의 현장 배선을 단순화하여 기존 단자대에 비해 설치 시간을 크게 단축합니다.

🏭 왜 안치앙파워인가? – 실외 회로 차단기를 위한 신뢰할 수 있는 파트너

공장 직접– 중개자가 없고 가격이 저렴하며 리드타임이 15~25일입니다.
테스트된 유형– GB/T 1984, IEC 62271-100, 완전 인증됨.
맞춤화 준비됨– 컨트롤러 통합, 특수 전류 정격, OEM 브랜딩.
글로벌 참조– 동남아, 중동, 아프리카, 남미 지역에 공급됩니다.

😀 실제 프로젝트 참고자료:

✅ 인도네시아 공화국– 자바와 수마트라 전역의 농촌 전화 프로젝트에 ZW20-12F 500개 이상 배치(2023~2025).

✅ 필리핀 제도– 10kV 피더 자동화 업그레이드를 위해 자동 리클로저 컨트롤러가 포함된 ZW20-12F 300세트가 NGCP에 공급되었습니다.

자주 묻는 질문

Q1: ZW20-12F와 기존 실외 차단기의 차이점은 무엇입니까?
A: ZW20-12F는 SF6 가스 제로 게이지 압력 설계(안전하고 친환경적), 손쉬운 컨트롤러 통합을 위한 항공 커넥터 및 유지 관리가 필요 없는 밀봉 구조를 특징으로 합니다. 기존 차단기는 정기적인 유지 관리가 필요하고 배선이 더 복잡합니다.

Q2: 이 차단기를 자동 리클로저 컨트롤러와 함께 사용할 수 있나요?
답: 그렇습니다. ZW20-12F는 유통 자동화용으로 설계되었습니다. 리클로저 컨트롤러와 페어링하면 자동 오류 제거 및 다중 재폐로 시퀀스(개방 - 0.3초 - 폐쇄 - 180초 - 개방 - 폐쇄)를 지원합니다.

Q3: ZW20-12F의 기계적 수명은 얼마나 됩니까?
A: 견고한 스프링 작동 메커니즘과 밀봉된 진공 단속 장치 덕분에 일반 서비스 조건에서 10,000회 기계적 작동이 가능합니다.

Q4: 차단기는 유지 관리가 필요하지 않습니까? 그게 무슨 뜻이에요?
답: 그렇습니다. SF6 가스는 제로 게이지 압력에서 밀봉되므로 정기적인 가스 재충전이 필요하지 않습니다. 진공 차단기는 접점 유지 관리가 필요하지 않습니다. 이로 인해 운영 비용이 크게 절감됩니다.

Q5: OEM/ODM 서비스를 제공합니까?
답: 물론이죠. 우리는 맞춤형 브랜딩, 특정 전류 등급 구성 및 컨트롤러 통합을 제공합니다. 사전 제작 샘플을 이용할 수 있으며 리드 타임은 7~10일입니다.
