66KV 탱크형 SF6 회로 차단기

66KV 탱크형 SF6 회로 차단기(모델: LW36-66)는 정격 주파수가 50Hz AC인 66KV 송배전 시스템용으로 설계된 고전압 실외 회로 차단기입니다. SF6 가스를 절연 및 아크 소화 매체로 활용하여 변전소, 유틸리티 전력망, 산업 시설 및 재생 에너지 프로젝트에 대한 안정적인 스위칭, 오류 차단 및 보호 기능을 제공합니다. 회로 차단기는 버스 연결 차단기로도 사용할 수 있으며 커패시터 뱅크 스위칭 애플리케이션에도 사용할 수 있습니다.

컴팩트한 라이브 탱크 구조로 설계된 LW36-66은 설치 공간을 최소화하는 동시에 뛰어난 전기적 성능과 장기적인 작동 신뢰성을 제공합니다. 고급 스프링 작동 메커니즘, 낮은 SF6 누설률 및 유지 관리 친화적인 설계로 안전하고 효율적이며 안정적인 작동이 필요한 현대 고전압 전송 네트워크에 이상적인 솔루션입니다.

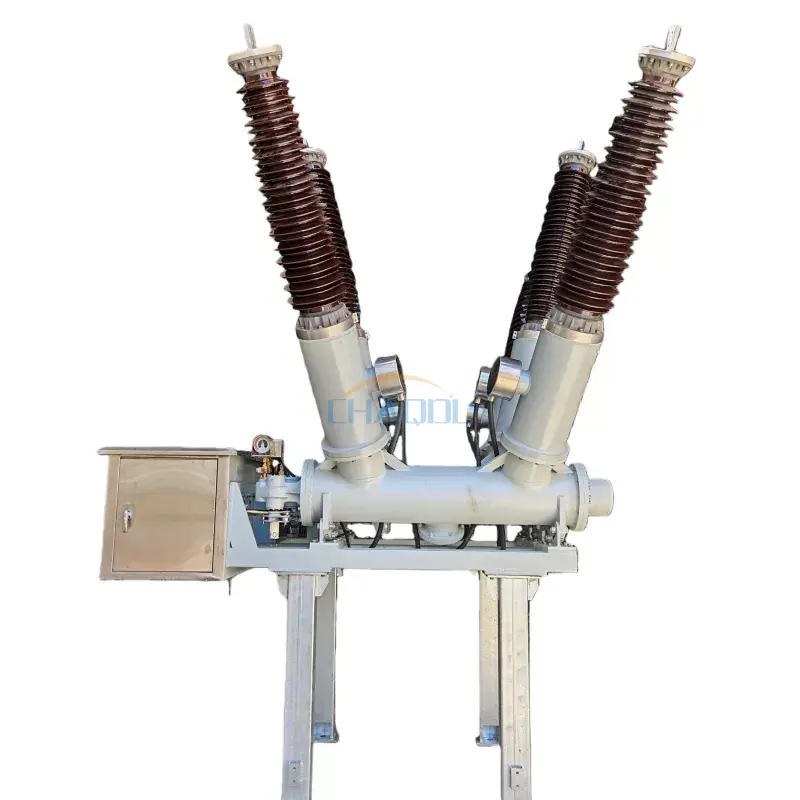

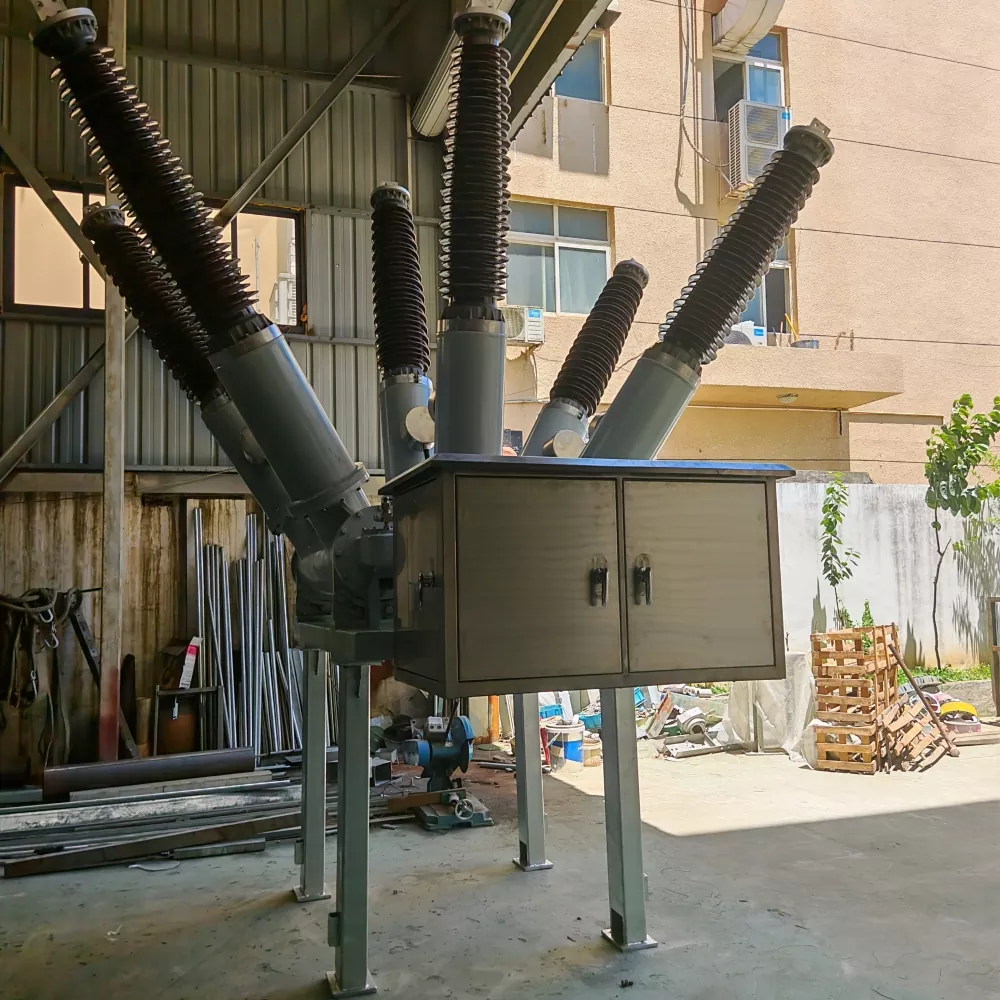

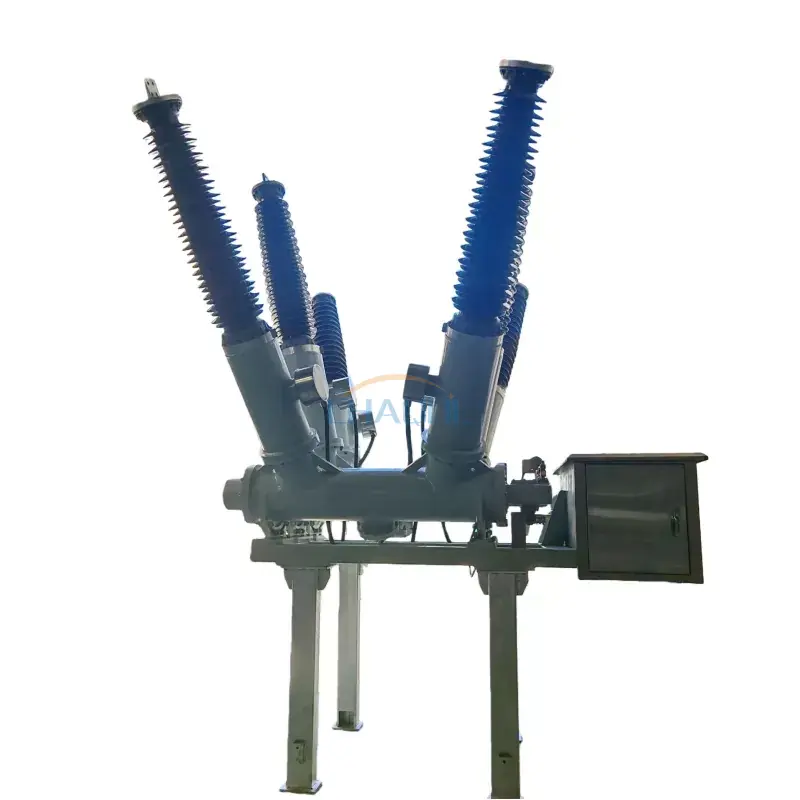

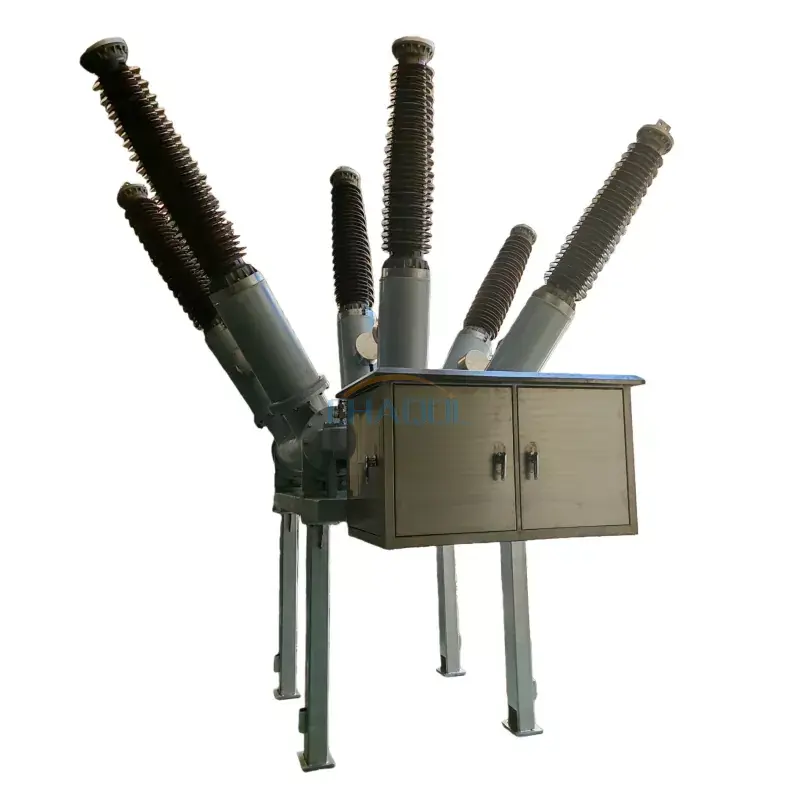

실제 제품 사진

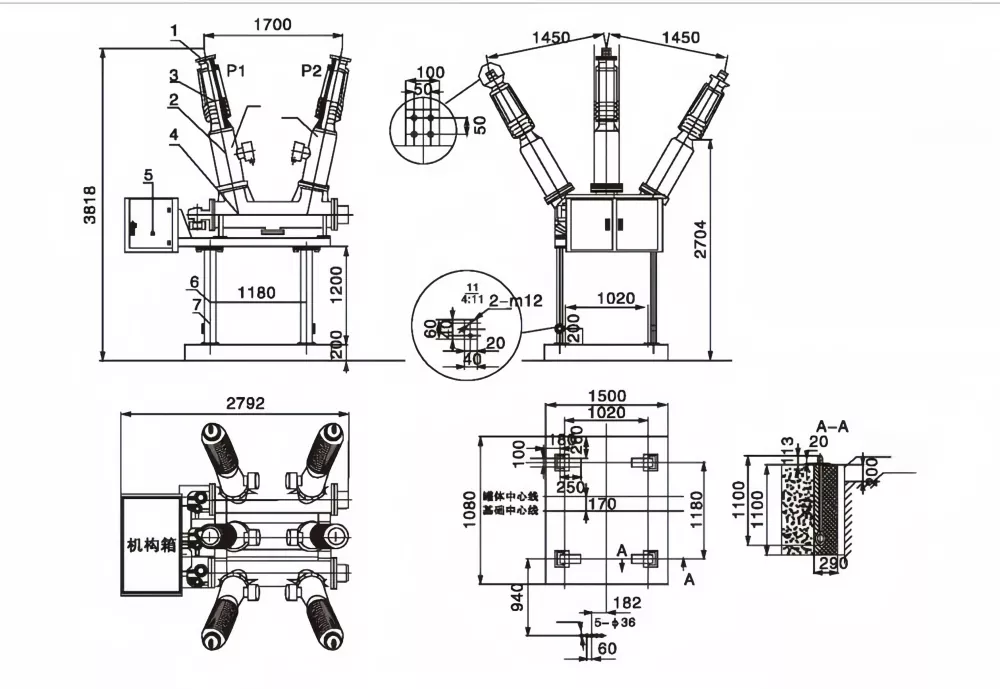

제품 치수 다이어그램

주요 구조

• 우수한 전기 전도성을 제공하는 은도금 알루미늄 단상 단자대입니다.
• 우수한 단열 성능을 갖춘 고강도 도자기 인출 부싱입니다.
• 보호 및 측정을 위한 전류 변환기(CT)가 내장되어 있습니다.
• 높은 차단 성능을 갖춘 바닥 장착형 SF6 아크 소화 챔버입니다.
• 스프링 작동 메커니즘과 보조 제어 구성요소를 통합한 메커니즘 캐비닛입니다.
• 안정적인 설치를 위한 견고한 아연 도금 채널 강철 지지대.
• 향상된 작동 안전성을 위한 다중 접지 단자.

제품특징

• 정격 전류 최대3150A, 고부하 전송 애플리케이션에 적합합니다.
• 고급 SF6 가스 절연 기술은 뛰어난 유전 강도와 안정적인 아크 소멸을 보장합니다.
• 31.5kA 오류 차단 기능과 최대 10,000회의 기계적 작동으로 긴 전기적 내구성을 제공합니다.
• 연간 SF6 가스 누출률이 0.5% 미만으로 유지 관리 요구 사항이 줄어들고 장기적인 밀봉 신뢰성이 보장됩니다.
• 그만큼66KV 탱크형 SF6 회로 차단기가혹한 실외 환경용으로 설계되었으며 오염 수준 IV 및 -40°C ~ +40°C의 주변 온도를 지원합니다.
• 컴팩트한 탱크형 구조로 설치 공간을 줄이고 기계적 안정성을 향상시켰습니다.
• 원격 모니터링, 변전소 자동화 및 최신 스마트 그리드 애플리케이션에 적합합니다.

기술 사양

작동 메커니즘 사양

응용

그만큼66KV 탱크형 SF6 회로 차단기안정적인 스위칭 및 보호가 필수적인 고전압 송전 및 배전 시스템에 널리 사용됩니다.

• 66KV 변전소
• 공공 송배전 네트워크
• 발전소
• 재생에너지 그리드 통합
• 산업용 전력 분배 시스템
• 커패시터 뱅크 스위칭
• 버스 타이 및 피더 보호
• 스마트 그리드 및 변전소 자동화 프로젝트

작동 원리

66KV 탱크형 SF6 회로 차단기는 육불화황(SF6) 가스를 절연 매체와 아크 소호 매체로 사용합니다. 스위칭 작업 중에 접점이 분리되면 전기 아크가 생성됩니다. 고압 SF6 가스는 아크를 빠르게 냉각하고 탈이온화하여 사고 전류를 안전하고 효율적으로 차단합니다. 모터로 충전되는 스프링 작동 메커니즘은 빠른 개폐 작동을 제공하여 고전압 전기 시스템을 안정적으로 보호합니다.

자주 묻는 질문

66KV 탱크형 SF6 회로 차단기는 어떤 용도로 사용되나요?

66KV 송배전 시스템의 스위칭, 보호 및 오류 차단에 사용되어 변전소와 전력망의 안전하고 안정적인 작동을 유지하는 데 도움이 됩니다.

SF6 탱크형 차단기의 장점은 무엇인가요?

SF6 탱크형 회로 차단기는 우수한 절연 성능, 높은 차단 용량, 컴팩트한 구조, 낮은 유지 관리 요구 사항 및 긴 기계적 서비스 수명을 제공합니다.

이 회로 차단기를 커패시터 뱅크 스위칭에 사용할 수 있습니까?

예. LW36-66은 커패시터 뱅크 스위칭, 버스 타이 애플리케이션 및 고전압 전송선 보호에 적합합니다.

회로 차단기는 열악한 실외 환경에 적합한가요?

예. 이 제품은 오염 수준 IV 조건과 -40°C ~ +40°C 범위의 주변 온도에서 안정적으로 작동하도록 설계되어 까다로운 실외 설치에 적합합니다.
