33kV 단극 실외 회로 차단기

그만큼33kV 단극 실외 회로 차단기중전압 오버헤드 배전 시스템의 안정적인 스위칭 및 보호를 위해 설계되었습니다. 이는 현대 전력 네트워크에서 부하 전류, 고장 전류 및 단락 조건을 차단하는 데 널리 사용됩니다. 견고한 옥외구조와 최적화된 소호 성능으로 열악한 환경 조건에서도 안정적인 작동을 보장하는 장비입니다.

영구자석 작동 메커니즘과 고강도 절연 부품으로 제작된33kV 단극 실외 회로 차단기빠른 응답, 긴 서비스 수명 및 최소한의 유지 관리 요구 사항을 제공하므로 유틸리티 그리드, 변전소 및 산업용 배전 시스템에 적합합니다.

제품특징

• 중압 배전망을 위한 높은 차단 용량
• 기둥 장착 설치에 적합한 소형 단극 설계
• 긴 전기적 수명으로 안정적인 기계적 성능
• 옥외 환경에 대한 강력한 오염 방지 및 내후성
• 자동 재폐쇄 기능으로 빠른 작동

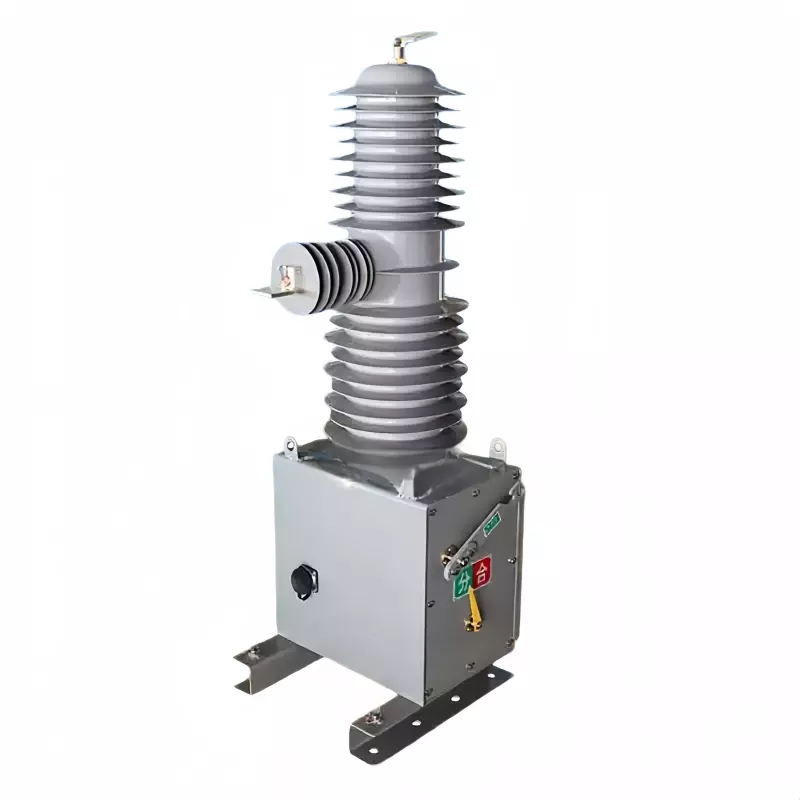

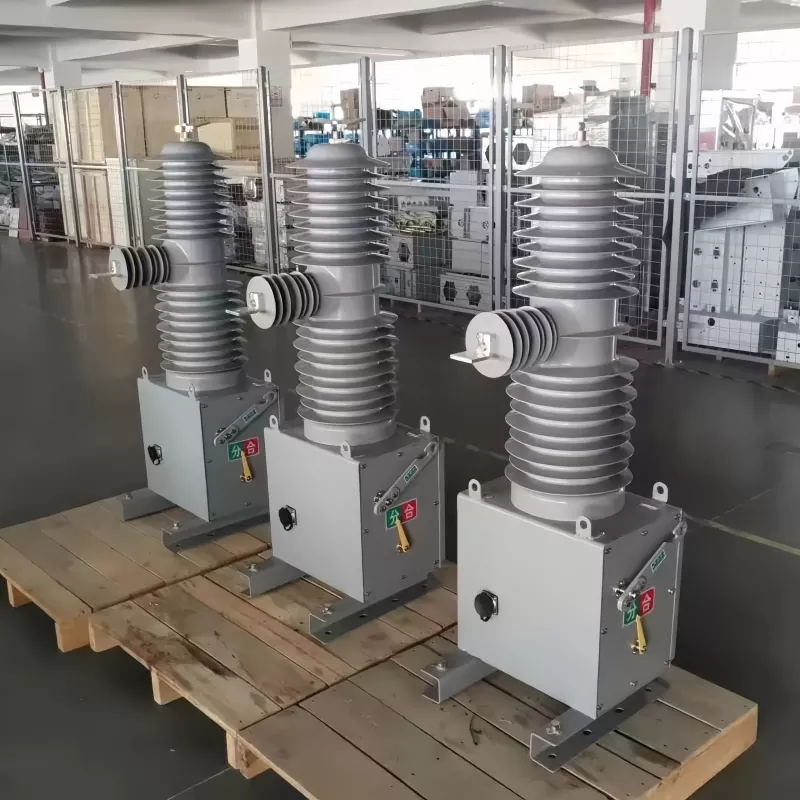

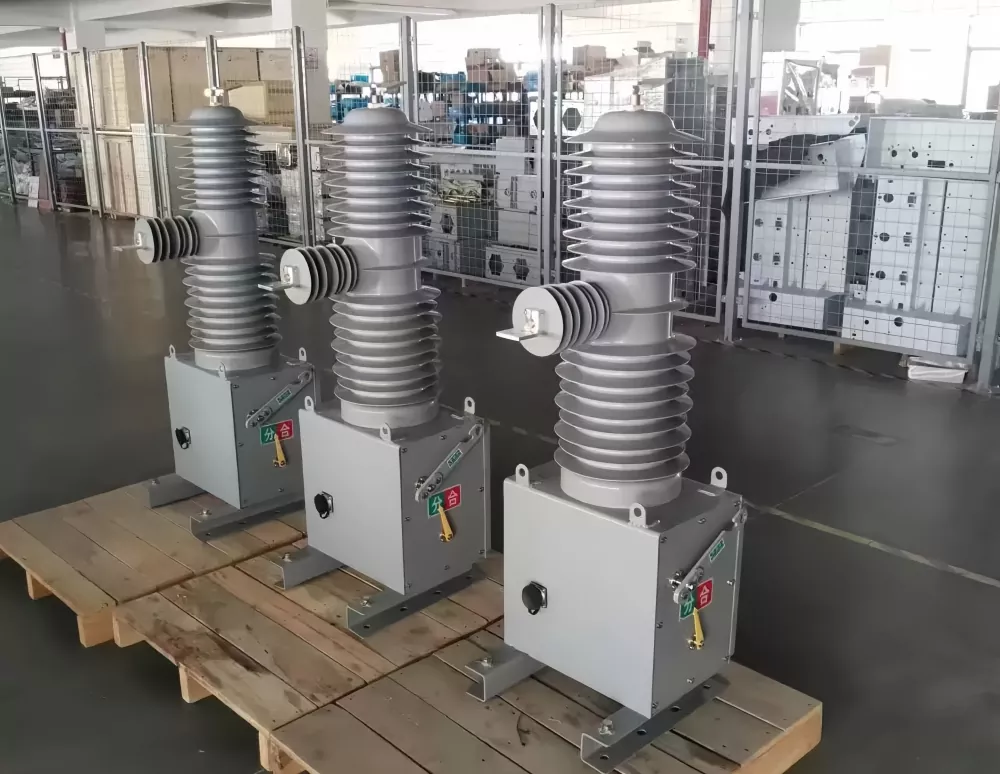

제품 사진

기술 사양

회로 차단기의 주요 기술 매개변수

회로 차단기의 주요 기계적 매개변수

설치 및 시운전 가이드

올바른 설치33kV 단극 실외 회로 차단기장기적인 신뢰성과 안전한 작동을 보장하는 데 필수적입니다. 장치는 올바른 접지 연결이 있는 안정적인 기둥 구조나 강철 프레임에 설치해야 합니다.

• 설치 전 절연저항 확인
• 접지 시스템이 안전하게 연결되어 있는지 확인하세요.
• 위상 정렬 및 기계적 연결 확인
• 전원을 공급하기 전에 수동 및 전기 작동 테스트를 수행하십시오.
• 모든 단자 연결의 토크 조임 확인

설치 후에는 메커니즘의 원활한 작동과 올바른 타이밍을 보장하기 위해 무부하 스위칭 테스트를 수행해야 합니다.

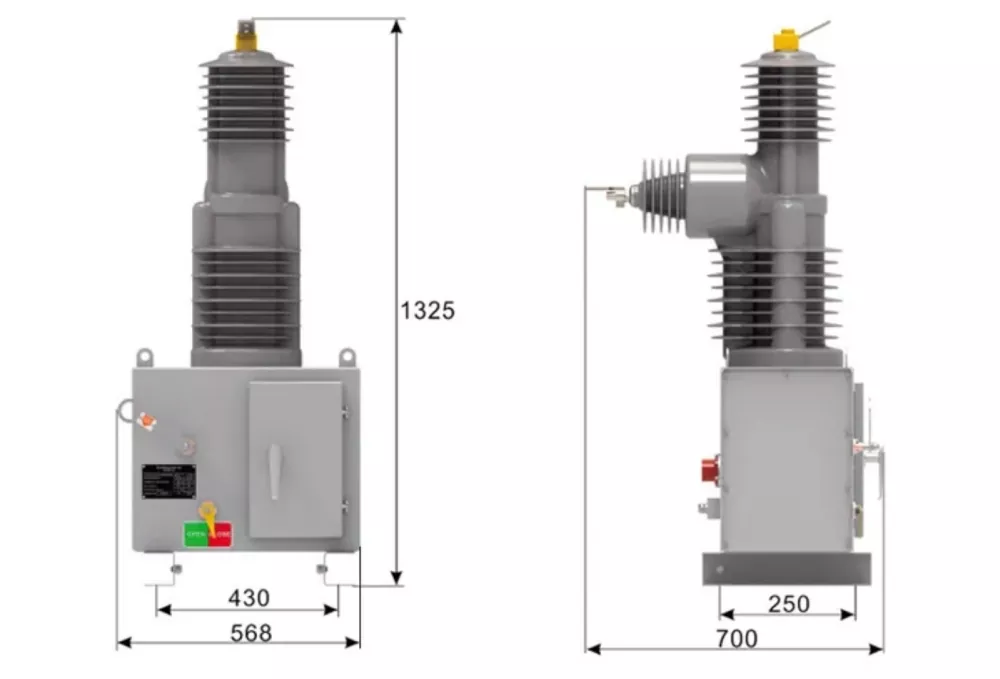

외관 및 장착 치수

작동 조건

1. 주변 공기 온도: -30°C ~ +60°C;

2. 고도: 2000미터를 초과하지 않음;

3. 풍속: 34m/s를 초과하지 않음;

4. 개폐 장치 및 제어 장비 외부에서 발생하는 진동 또는 지진 활동은 무시할 수 있습니다.

5. 오염도: 레벨 IV;

6. 보관 온도: -40°C ~ +85°C.

FAQ

Q1: 33kV 단극 실외 차단기의 주요 기능은 무엇입니까?
A: 중전압 오버헤드 배전 시스템의 고장 전류를 차단하고 격리하는 데 사용되어 안전한 그리드 작동과 다운스트림 장비 보호를 보장합니다.

Q2: 이 회로 차단기는 가혹한 실외 환경에서도 작동할 수 있습니까?
A: 네, 높은 오염도, 강한 바람, 넓은 온도 변화에 맞춰 설계되어 장기간 야외 사용에 적합합니다.

Q3: 33kV 단극 실외 회로 차단기는 정기적인 유지 관리가 필요합니까?
A: 밀봉된 메커니즘과 내구성이 뛰어난 구성 요소 덕분에 정상적인 작동 조건에서 설계를 유지 관리할 필요가 없습니다.

Q4: 어떤 유형의 설치 방법이 권장됩니까?
A: 최적의 안전과 성능을 위해서는 안전한 접지를 갖춘 기둥 장착 설치를 권장합니다.

Q5: 어떤 보호 수준을 지원합니까?
A: 높은 절연성과 내오염성을 갖도록 설계되어 레벨 IV 오염 환경에 적합합니다.
