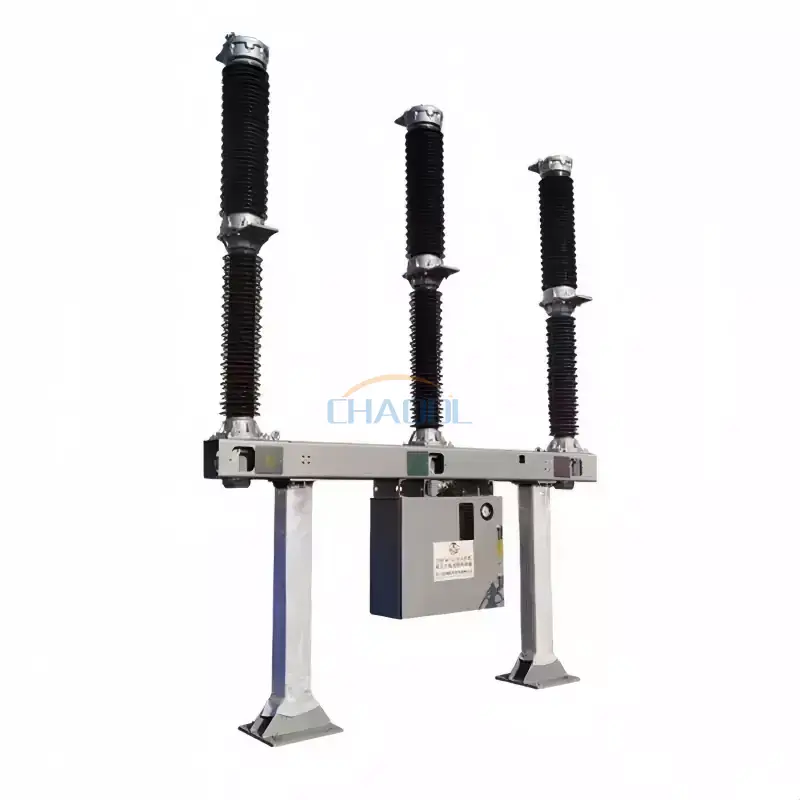

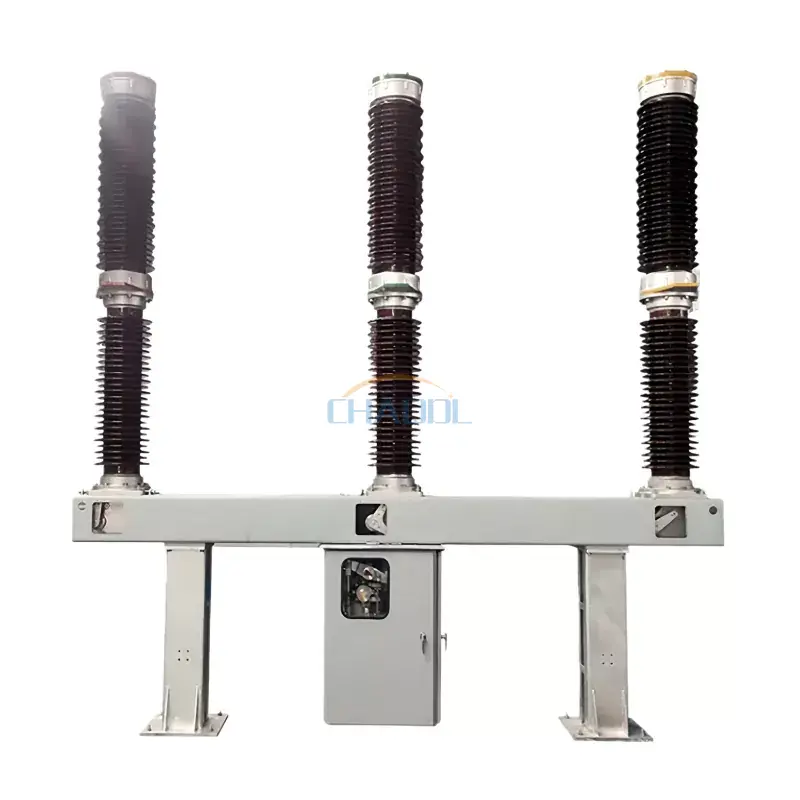

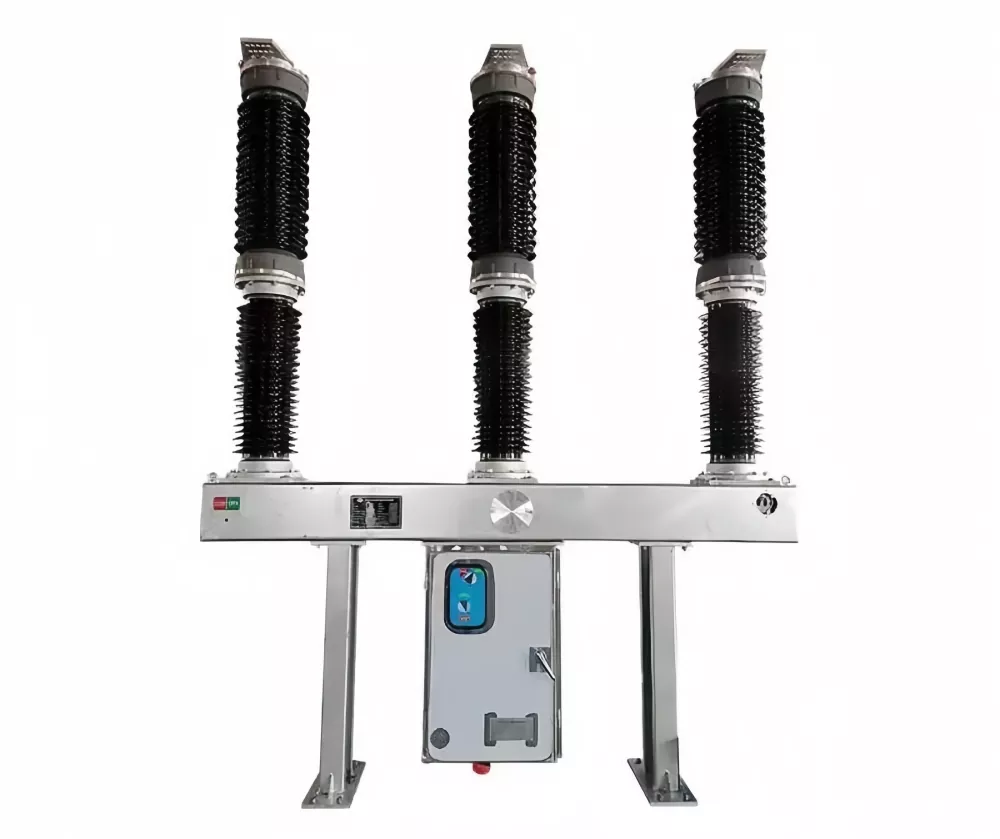

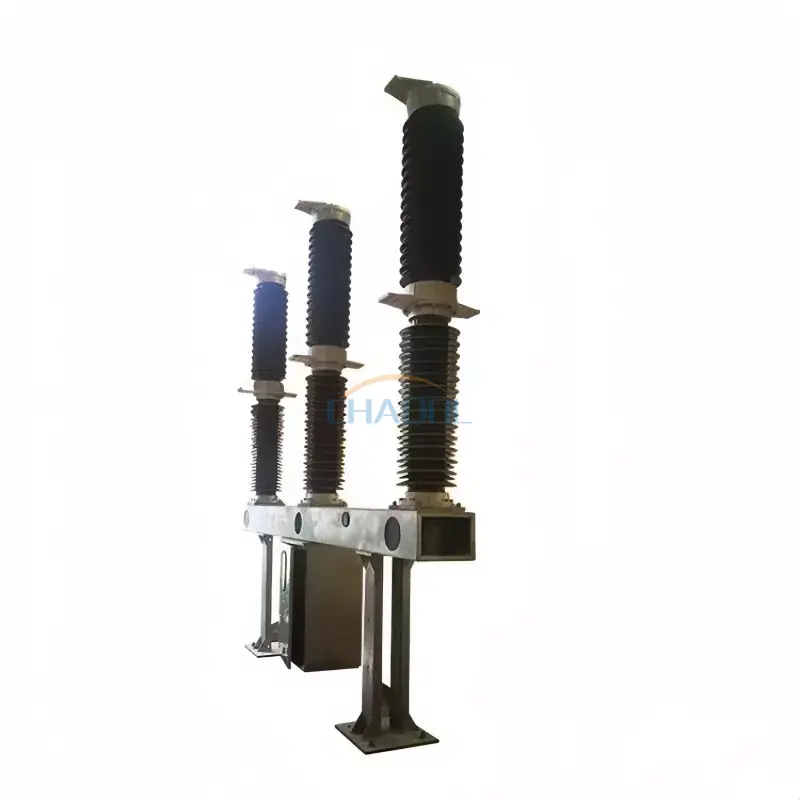

126KV 실외 SF6 회로 차단기(모델 LW36-126)는 전력망 변전소, 유틸리티 전송 시스템 및 대규모 산업 전기 네트워크용으로 설계된 고전압 전송급 스위칭 장치입니다. 이는 부하 전류, 과부하 전류 및 단락 사고 전류의 제어, 보호 및 스위칭에 널리 사용되며 상호 연결된 전력 시스템의 결속 회로 차단기 역할도 할 수 있습니다.
이 126KV 실외 SF6 회로 차단기는 육불화황(SF6) 가스를 아크 소호 및 절연 매체로 채택하고 단일 컬럼, 극당 단일 차단 구조와 결합됩니다. 차단 중에 자체 에너지 아크 소화 원리는 아크 챔버 내부에 고속 가스 흐름을 생성하여 아크를 효율적으로 냉각 및 소화시켜 높은 결함 조건에서 안정적인 차단 성능을 보장합니다.
CT 구동 모터 스프링 작동 메커니즘과 3단계 기계적 연결 시스템을 갖춘 LW36-126은 까다로운 실외 환경에서 정밀한 스위칭 성능, 높은 기계적 신뢰성 및 탁월한 장기 작동 안정성을 제공합니다.
| 정격전압 | 126kV |
| 정격 주파수 | 50Hz |
| 정격전류 | 3150A |
| 정격 단락 차단 전류 | 40카 |
| 단시간 내전류/지속시간 | 40kA / 3초 |
| 피크 내전류 | 100kA |
| 정격 단락 전류 만들기 | 100kA |
| 정격 탈조 전류 | 10카 |
| 기계적 수명 | 6000~10000회 작업 |
| 전기적 수명 | 16개 작업 |
| 1분 상용주파 내전압 | 230kV |
| 번개 충격 내전압 | 550kV |
| 정격선 충전 전류 | 50A |
| SF6 가스 압력(20°C) | 0.6MPa |
126KV 실외 SF6 회로 차단기는 SF6 가스 충전 아크 소화실, 변류기 통합, 작동 메커니즘, 절연 지지 구조 및 강철 인클로저 시스템으로 구성됩니다. SF6 가스는 절연 및 아크 소호 매체 역할을 하여 높은 절연 강도와 중단 후 빠른 복구 기능을 제공합니다.
오류 상태에서 작동 메커니즘은 이동 접점을 분리하여 아크 챔버 내부에 고속 SF6 가스 흐름을 생성합니다. 이 공기 흐름은 아크를 빠르게 냉각하고 탈이온화하여 고전압 결함 전류를 안전하게 차단합니다. 3단계 기계적 연결 시스템은 동기화된 전주 작동과 높은 차단 일관성을 보장합니다.
은 무엇입니까?126KV 실외 SF6 회로 차단기사용?
이는 전송 네트워크의 고전압 전류를 차단하고 제어하는 데 사용되며, 오류 또는 스위칭 작업 중에 변전소 및 전력 시스템의 안전한 작동을 보장합니다.
차단기에 SF6 가스를 사용하는 이유는 무엇입니까?
SF6 가스는 절연성과 아크 소호성이 뛰어나 장비 크기를 컴팩트하게 유지하면서 고전압 고장 전류를 효율적으로 차단할 수 있습니다.
LW36-126은 옥외 설치에 적합합니까?
예. 그만큼126KV 실외 SF6 회로 차단기옥외 변전소용으로 특별히 설계되었으며 열악한 환경 조건에서도 안정적으로 작동할 수 있습니다.
기존 회로 차단기에 비해 어떤 장점이 있나요?
석유 기반 차단기와 비교하여 SF6 회로 차단기는 더 높은 신뢰성, 더 적은 유지 관리, 더 빠른 아크 소멸 및 고전압 조건에서 더 나은 성능을 제공합니다.
