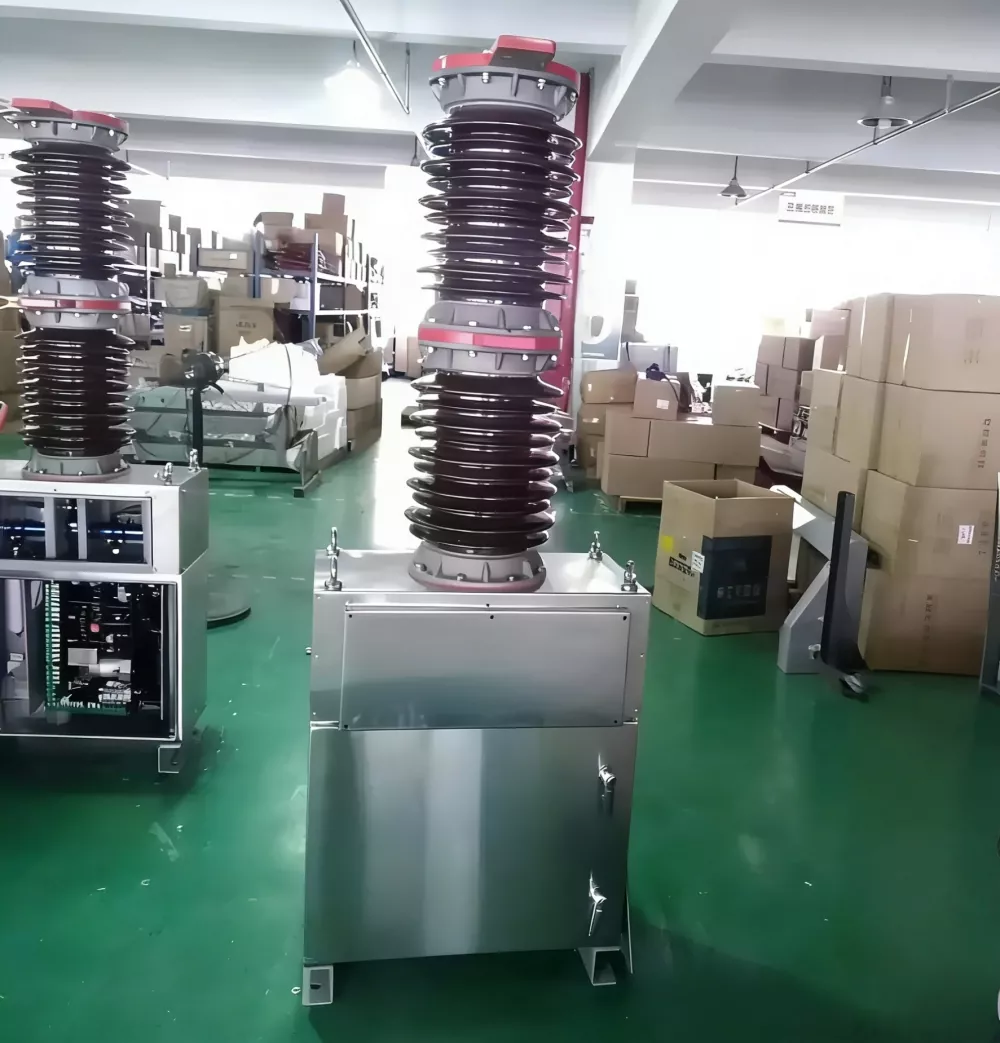

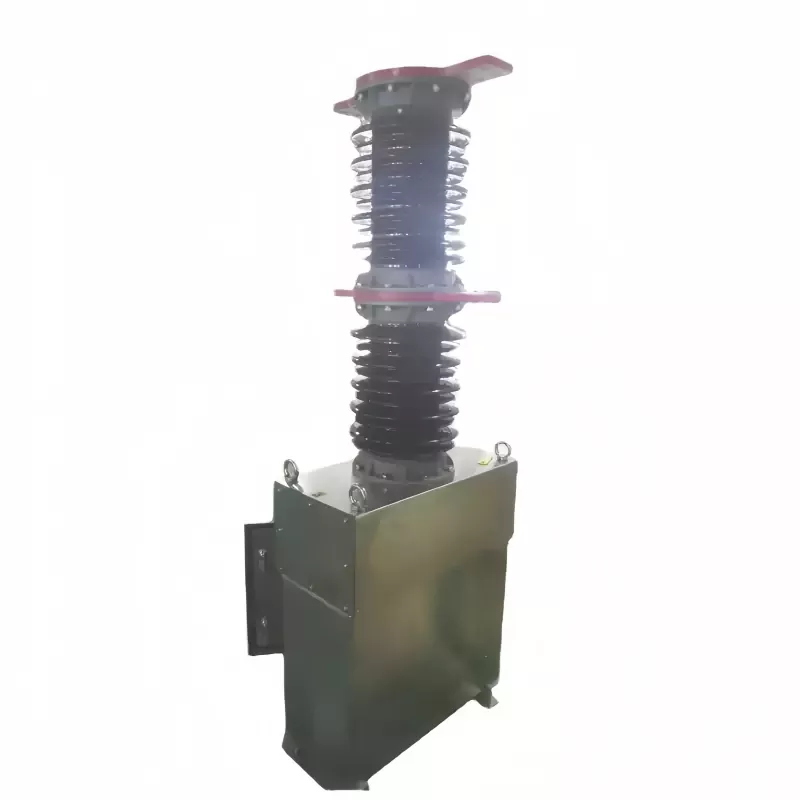

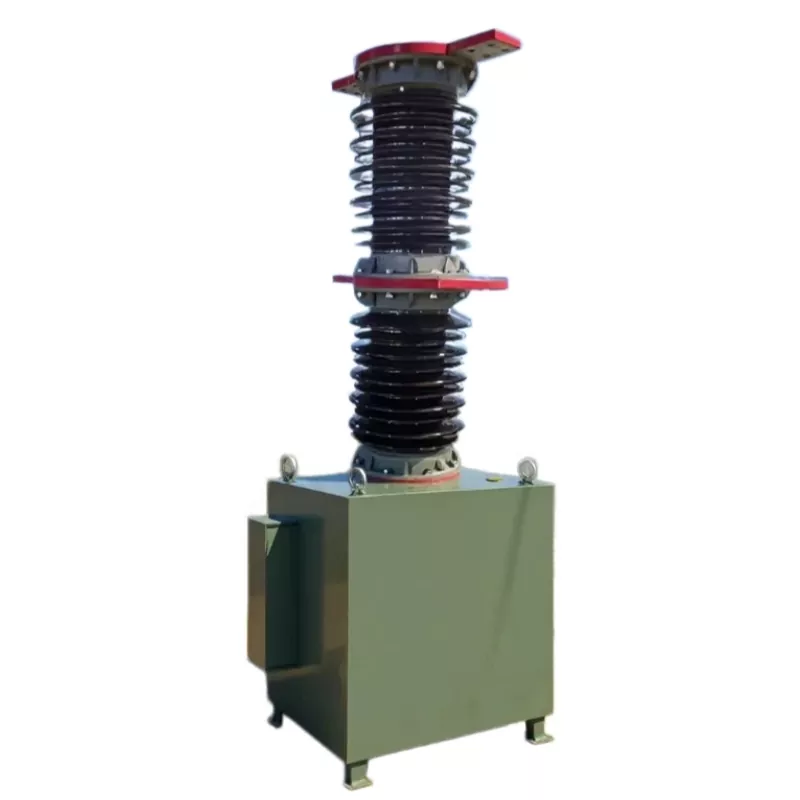

그만큼27.5kV 단극 진공 회로 차단기(ZW7 시리즈)은 안정적인 스위칭 성능과 높은 오류 차단 기능이 중요한 전기 철도 배전 시스템용으로 특별히 설계되었습니다. 27.5kV에서 작동하는 견인 전력망에 널리 사용되며 빈번한 전환 및 혹독한 실외 조건에서도 안정적인 성능을 제공합니다.
진공소호실과 콤팩트한 단극구조로 설계되었으며,27.5kV 단극 진공 회로 차단기유지 보수 요구 사항을 최소화하면서 결함 전류를 빠르게 차단합니다. 경량 설계로 인해 전주 장착형 및 변전소 피더 애플리케이션에 적합합니다.
ZW7 단극 회로 차단기의 기술 매개변수
|
매개변수 이름 |
수치 |
|
정격전압 |
27.5KV |
|
정격 주파수 |
50Hz |
|
정격전류 |
630/1250/1600/2000/2500A |
|
정격 단락 차단 전류 |
20/25/31.5KA |
|
정격 단락 전류(피크) |
50/63/80 카 |
|
정격 동적 안정성 전류(피크) |
50/63/80 카 |
|
정격 열 안정성 전류(RMS) |
20/25/31.5KA |
|
정격 단락 차단 전류 시간 |
30회 |
|
정격 열 안정성 시간 |
4초 |
|
정격 작동 순서 |
CO-0.3S-CO-180s-CO |
|
기계적 수명 |
10000회 |
|
허용되는 접점 마모 두께 |
4mm |
|
2차 회로 1분 상용 주파수 내전압 |
2KV |
|
무게 |
500/750kg |
ZW7 단극 회로 차단기 기계적 매개변수
|
이름 |
수치 |
|
열린 접점 사이의 공간 |
18±1mm |
|
초과 여행에 문의 |
4±1mm |
|
간기 중심 거리 |
700±1.5mm |
|
연락 종료의 반송 시간 |
5ms 이하 |
|
3상 온-오프 비동기 |
2ms 이하 |
|
영업 시간 |
50ms 이하 |
|
폐점시간(전동폐쇄) |
100ms 이하 |
|
평균 개방 속도 |
1.4-1.8m/초 |
|
평균 닫힘 속도 |
0.9-1.1m/초 |
|
각 상 도체 회로의 저항 |
50μΩ 이하 |

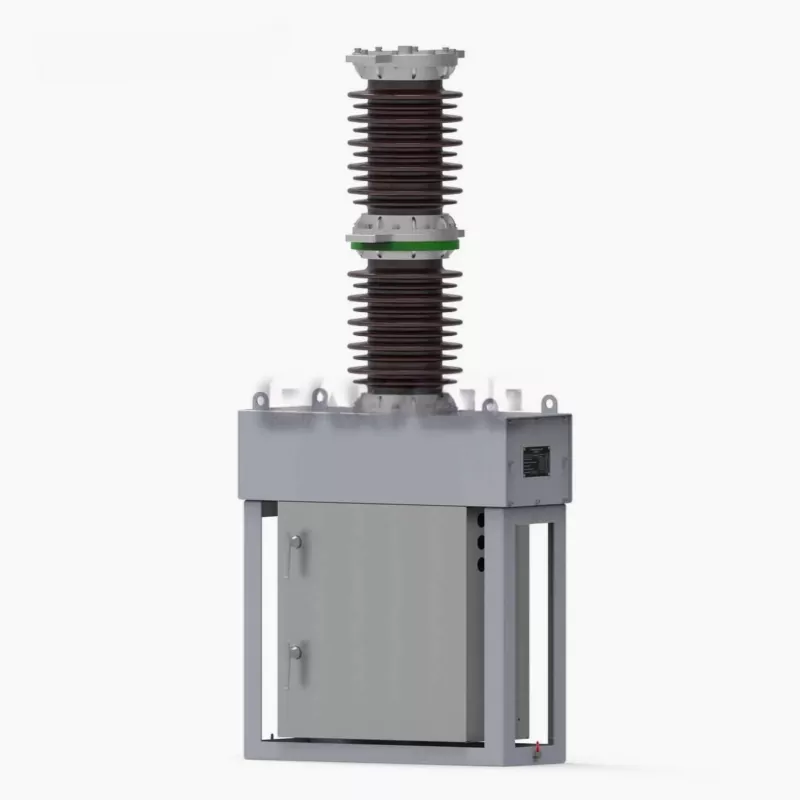

ZW7 시리즈 27.5kV 단극 진공 회로 차단기는 진공 차단기, 고강도 복합 또는 도자기 절연체, 스프링 작동 메커니즘 및 통합 변류기로 구성된 모듈식 구조를 채택합니다. 컴팩트한 구성으로 설치 공간을 줄이면서도 우수한 전기 절연 성능을 유지합니다.
밀봉된 기둥 설계는 습기, 먼지 및 오염에 대한 저항력을 향상시켜 최소한의 유지 관리 요구 사항으로 장기간 실외 철도 응용 분야에 적합합니다.
1. 전기화된 철도 견인 전원 공급 시스템(27.5kV 가공선)
2. 도시 철도 운송 공급 장치 및 구분 애플리케이션;
3. 변전소, 교환국 및 가공선 보호 시스템
4. 철도 인프라 업그레이드 및 오일 프리 개조 프로젝트;
설치27.5kV 단극 진공 회로 차단기일반적으로 전신주나 철탑에서 수행됩니다. 작동 안정성을 보장하려면 적절한 접지와 정렬이 필수적입니다.
설치 후 개폐 동작, 타이밍 검증 등의 기능 테스트를 완료한 후 시스템 통합을 완료해야 합니다.
Q1: 27.5kV 단극 진공 차단기의 주요 용도는 무엇입니까?
A: 주로 27.5kV 견인 피더 및 가공선을 전환하고 보호하기 위한 전기 철도 전력 시스템에 사용됩니다.
Q2: 이 회로 차단기에 진공 기술이 사용되는 이유는 무엇입니까?
A: 진공 차단은 빠른 아크 소멸, 높은 유전 강도 및 긴 전기 수명을 제공하므로 빈번한 작업에 이상적입니다.
Q3: 개조 프로젝트에 사용할 수 있나요?
A: 예, 컴팩트한 구조와 오일 프리 설계로 인해 오일에서 진공으로 개조 업그레이드에 널리 사용됩니다.
Q4: 어떤 환경에 적합합니까?
A: 높은 습도, 오염, 넓은 온도 변화를 포함한 실외 철도 환경에 맞게 설계되었습니다.
Q5: 정기적인 유지 관리가 필요합니까?
A: 밀봉된 진공 차단기와 내구성 있는 기계 구조로 인해 유지 관리 요구 사항이 최소화됩니다.
