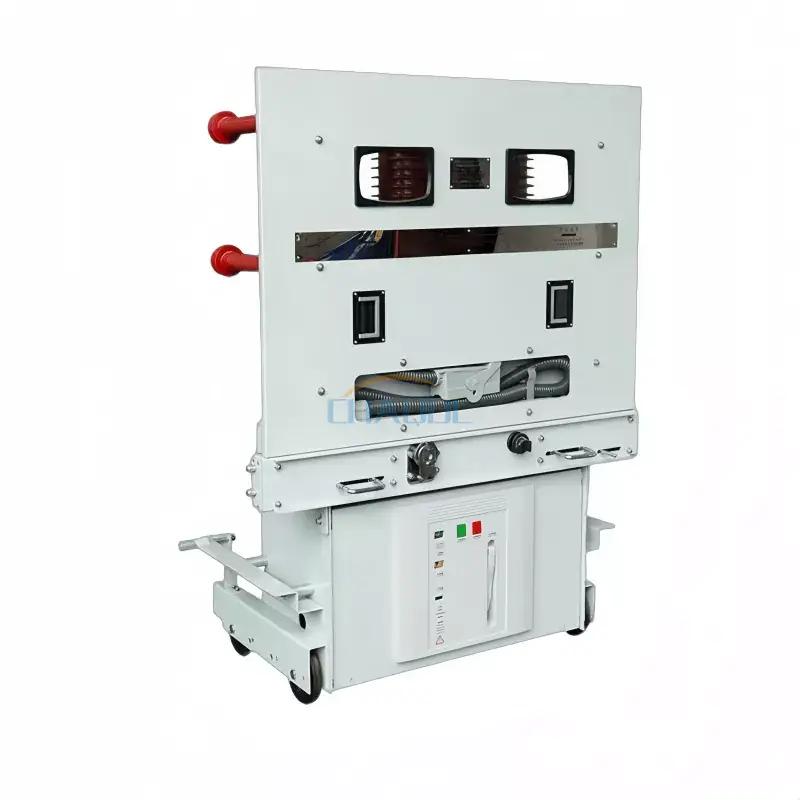

안전하고 안정적인 배전을 위해 36kV 실내 고전압 회로 차단기를 선택하는 방법은 무엇입니까?

기사 요약

A 36kV 실내 고전압 회로 차단기변전소, 산업 플랜트 및 상업용 인프라에서 결함 전류를 안전하게 차단하고 안정적인 에너지 분배를 보장하는 현대 중고압 전력 시스템의 중요한 구성 요소입니다. 이 기사에서는 이러한 차단기의 작동 방식, 주요 선택 기준, 설치 고려 사항, 유지 관리 방법 및 일반적인 운영 문제에 대해 설명합니다. 이는 엔지니어, 조달 팀 및 프로젝트 기획자가 정보에 근거한 결정을 내리는 동시에 시스템 신뢰성과 운영 안전을 향상시키는 데 도움을 주기 위해 설계되었습니다.

목차

• 1. 36kV 실내 고전압 차단기 소개
• 2. 배전 시스템의 공통 과제
• 3. 고전압 차단기의 작동 원리
• 4. 올바른 차단기 선택을 위한 주요 요소
• 5. 기술 매개변수 개요
• 6. 설치 고려 사항
• 7. 유지보수 및 수명주기 관리
• 8. 적용 시나리오
• 9. 안전 표준 및 규정 준수
• 10. Anqiang 전력 솔루션을 선택하는 이유
• 11. 자주 묻는 질문
• 12. 결론

1. 36kV 실내 고전압 차단기 소개

36kV 실내 고전압 회로 차단기는 중-고전압 수준에서 작동하는 전기 네트워크를 보호하도록 설계되었습니다. 단락, 과부하 등의 사고 전류를 차단하여 장비 손상을 방지하고 지속적인 전력 시스템 안정성을 보장합니다. 이 차단기는 실내 개폐 장치 어셈블리, 특히 GIS(가스 절연 개폐 장치) 및 AIS(공기 절연 개폐 장치) 시스템에 널리 사용됩니다.

현대 배전 네트워크에서 신뢰성과 안전성은 타협할 수 없는 요소입니다. 산업 지역, 도시 그리드 및 재생 에너지 통합 시스템의 수요가 증가함에 따라 고성능 회로 차단기의 역할이 더욱 중요해졌습니다.

2. 배전 시스템의 공통 과제

• 노후화된 인프라로 인한 잦은 단락 사고
• 노후 차단기의 아크 차단 능력 부족
• 중요 시설의 높은 유지 관리 비용 및 가동 중지 시간
• 실내 변전소의 공간 제한
• 최신 스마트 그리드 시스템과의 호환성 문제

이러한 문제는 예상치 못한 중단, 운영 비용 증가, 시스템 효율성 감소로 이어지는 경우가 많습니다. 적절하게 선택된 36kV 실내 회로 차단기는 이러한 위험을 크게 완화합니다.

3. 고전압 차단기의 작동 원리

36kV 실내 회로 차단기의 핵심 기능은 비정상적인 전류 상태를 감지하고 밀리초 내에 회로를 차단하는 것입니다. 고장이 발생하면 차단기 접점이 분리되어 아크가 형성됩니다. 이 아크는 진공이나 SF6 가스와 같은 절연 매체를 사용하여 꺼집니다.

진공 회로 차단기는 높은 절연 강도, 낮은 유지 관리 요구 사항 및 환경적 이점으로 인해 36kV 레벨에서 특히 일반적입니다.

4. 올바른 차단기 선택을 위한 주요 요소

• 정격 전압:36kV 시스템 요구 사항과의 호환성 보장
• 차단 용량:예상되는 최대 오류 전류를 처리해야 합니다.
• 절연 수준:서지 보호를 위한 높은 임펄스 내성
• 기계적 내구성:지원되는 작동 주기 수
• 환경 조건:온도, 습도 및 고도 적응성
• 제어 시스템 통합:SCADA 및 스마트 그리드 시스템과의 호환성

올바른 모델을 선택하면 장기적인 안정성이 보장되고 가동 중지 시간이 줄어들며 전반적인 전기 안전 성능이 향상됩니다.

5. 기술 매개변수 개요

6. 설치 고려 사항

안전한 작동과 긴 서비스 수명을 보장하려면 올바른 설치가 필수적입니다. 실내 회로 차단기는 습도와 온도가 조절되고 환기가 잘 되는 배전반실에 설치해야 합니다.

• 스위치기어 버스바와 올바른 정렬을 보장합니다.
• 통전 전 절연 저항 확인
• 적절한 접지 연결을 유지하십시오
• 기계적 조인트에 대한 제조업체의 토크 사양을 따르십시오.

7. 유지보수 및 수명주기 관리

최신 36kV 회로 차단기는 최소한의 유지 관리만 필요하지만 주기적인 검사는 여전히 필수적입니다. 유지 관리 루틴에는 일반적으로 접점 마모 검사, 절연 테스트 및 기계적 작동 점검이 포함됩니다.

• 연간 절연 저항 테스트
• 아크챔버 상태 점검
• 기계식 구동 시스템의 윤활
• 트립 유닛 교정 및 테스트

8. 적용 시나리오

36kV 실내 고전압 회로 차단기는 여러 산업 분야에서 널리 사용됩니다.

• 발전소
• 도시 변전소 및 배전망
• 산업 제조 시설
• 풍력, 태양광발전소 등 재생에너지 시스템
• 철도 및 지하철 전기 시스템

9. 안전 표준 및 규정 준수

고전압 회로 차단기는 IEC 62271 시리즈와 같은 국제 표준을 준수해야 합니다. 이러한 표준은 절연, 기계적 내구성 및 전기적 성능에 대한 요구 사항을 정의합니다.

규정 준수는 복잡한 전력 시스템의 운영 안전, 상호 운용성 및 장기적인 신뢰성을 보장합니다.

10. Anqiang 전력 솔루션을 선택하는 이유

안치앙 파워는 현대 전력 인프라에 맞는 고급 전기 스위칭 솔루션을 제공하기 위해 최선을 다하고 있습니다. 이 회사는 향상된 소호 기술, 견고한 기계 구조 및 최적화된 안전 기능을 갖춘 고성능 36kV 실내 회로 차단기에 중점을 두고 있습니다.

• 엄격한 품질 관리 및 테스트 절차
• 맞춤형 솔루션을 위한 엔지니어링 지원
• 복잡한 그리드 조건에서도 안정적인 성능
• 유지 보수 요구 사항이 줄어들어 서비스 수명이 길어집니다.

11. 자주 묻는 질문

Q1: 36kV 실내차단기의 주요 기능은 무엇입니까?
결함 전류를 차단하고 장비 손상을 방지하여 전기 시스템을 보호합니다.

Q2: 진공 차단기와 SF6 차단기의 차이점은 무엇입니까?
진공 차단기는 진공 아크 챔버를 사용하는 반면, SF6 차단기는 아크 소멸을 위해 육불화황 가스를 사용합니다. 진공 유형은 환경 친화적입니다.

Q3: 유지 관리는 얼마나 자주 수행해야 합니까?
일반적으로 작동 조건 및 부하 빈도에 따라 1년에 한 번.

Q4: 이러한 차단기를 스마트 그리드에 통합할 수 있습니까?
예, 현대적인 디자인은 SCADA 및 디지털 모니터링 시스템을 지원합니다.

12. 결론

안전하고 효율적이며 중단 없는 배전을 보장하려면 올바른 36kV 실내 고전압 회로 차단기를 선택하는 것이 필수적입니다. 기술 매개변수, 작동 원리 및 설치 요구 사항을 이해함으로써 의사 결정자는 시스템 신뢰성을 크게 향상하고 운영 위험을 줄일 수 있습니다.

앞선 엔지니어링 역량을 바탕으로안치앙 파워현대 전기 인프라 문제에 대한 신뢰할 수 있는 솔루션을 계속해서 제공하고 있습니다.

문의하기

36kV 실내 고전압 회로 차단기에 대한 자세한 기술 세부 정보, 맞춤형 솔루션 또는 조달 문의는안창전력에 문의하세요오늘. 당사의 엔지니어링 팀은 전문적인 지침과 맞춤형 전기 솔루션으로 귀하의 프로젝트를 지원할 준비가 되어 있습니다.
