전문 전기 장비 공급 업체로서,안치앙 파워제공합니다12KV 실외 단로 스위치신뢰할 수 있는 전기 절연, 안전한 유지 관리 액세스 및 안정적인 실외 작동이 필요한 중전압 배전 네트워크용입니다. 작동 원리, 기술 사양 및 애플리케이션 요구 사항을 이해하면 엔지니어와 조달 팀이 전력 프로젝트에 적합한 장비를 선택하는 데 도움이 됩니다.
12KV 실외 단로 스위치는 중전압 배전 시스템의 필수 구성 요소입니다. 주로 무부하 조건에서 전기 회로를 격리하도록 설계된 이 제품은 유지 관리 담당자가 네트워크의 격리된 부분을 식별하는 데 도움이 되는 가시적인 분리 지점을 제공합니다. Anqiang Power가 제공하는 GW9-12 모델은 단극 구조, 전도성 블레이드 메커니즘 및 실용적인 실외 응용 분야를 위한 자동 잠금 설계가 특징입니다. 이 기사에서는 스위치의 작동 방식, 사용 위치, 조달 시 중요한 기술 매개변수, 올바른 설치 및 유지 관리가 장기적인 작동 안정성을 지원하는 방법에 대해 설명합니다.
12KV 실외 단로 스위치는 실외 전기 네트워크에 사용되는 고전압 절연 장치입니다. 주요 목적은 회로 섹션을 검사, 수리 또는 유지 관리해야 할 때 절연 간격을 설정하는 것입니다. 이 장치는 일반적으로 배전 시스템, 변전소 및 기타 중전압 전기 설비에 설치됩니다.

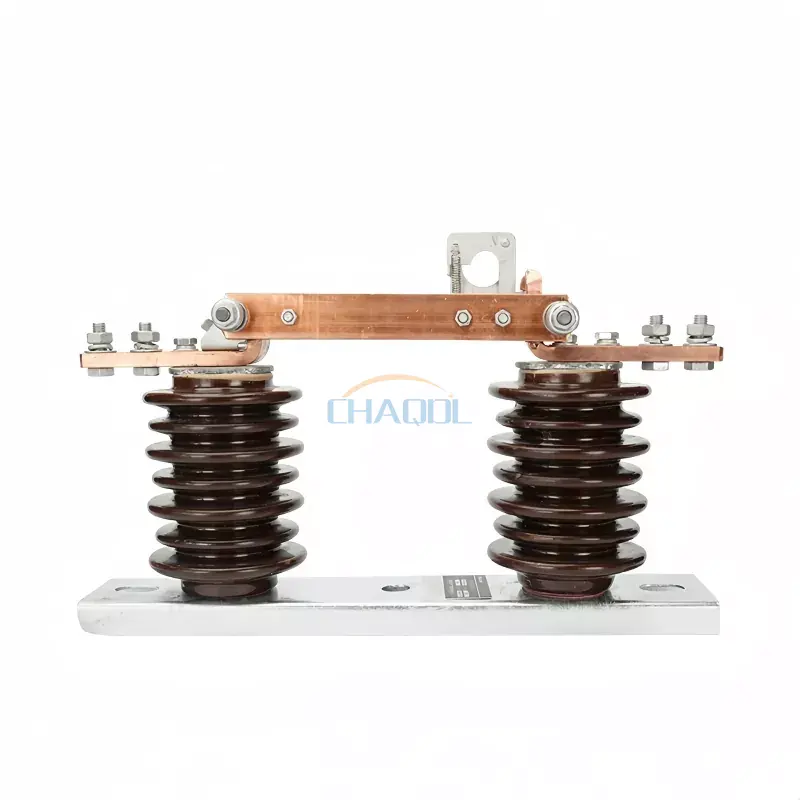

안치앙 파워의 GW9-12 모델은 3상 라인 시스템의 단상 작동용으로 설계되었습니다. 작동 메커니즘을 통해 권한 있는 직원은 제조업체의 작동 지침 및 해당 전기 안전 절차에 따라 적절한 절연 작동 후크를 사용하여 스위치를 열거 나 닫을 수 있습니다.
회로 차단기와 달리 기존 차단 스위치는 정상 부하 전류나 단락 전류를 차단하도록 설계되지 않았습니다. 따라서 적절한 회로 차단기 및 기타 보호 장비와 조화를 이루어야 합니다. 이러한 구별은 안전한 스위칭 시퀀스를 설계하거나 새로운 배전 프로젝트를 위한 장비를 지정할 때 중요합니다.
장비 옵션에 대한 더 넓은 이해를 위해 구매자는 Anqiang Power의 고전압 차단 스위치 제품군을 검토할 수도 있습니다.
실외 차단 스위치의 작동 원리는 전도성 접점의 물리적 움직임을 기반으로 합니다. 스위치가 닫히면 전도성 블레이드가 의도한 전기 연결을 설정합니다. 허용된 무부하 조건에서 스위치가 열리면 블레이드가 고정 접점에서 분리되어 눈에 띄는 절연 간격이 생성됩니다.
GW9-12 설계에는 고정 작동 후크와 자동 잠금 메커니즘이 통합되어 있습니다. 이러한 기능은 운영자가 전환 동작을 제어하고 장비가 올바르게 설치 및 유지 관리될 때 의도하지 않은 움직임의 가능성을 줄이는 데 도움이 됩니다.
실제 스위칭 작업은 승인된 시스템 작동 지침을 따라야 합니다. 눈에 보이는 접촉 간격만으로는 전압 확인, 필요한 경우 접지 또는 기타 필수 전기 안전 조치를 대체할 수 없습니다.
실외 전기 장비는 안정적인 전기 절연과 기계적 안정성 및 환경 저항성을 결합해야 합니다. 12KV 실외 차단 스위치를 평가할 때 여러 가지 설계 고려 사항이 특히 중요합니다.
GW9-12는 3상 배전 시스템에서 개별 위상 설치를 지원하는 단극 구성을 사용합니다. 이 배열은 설치 설계에 별도의 위상 장착 절연 장치가 필요한 배전 네트워크 레이아웃에 적합할 수 있습니다.
개방형 접점 배열은 전도성 구성 요소 사이의 분리를 시각적으로 표시합니다. 이는 공식 검증 및 안전 제어가 여전히 필요하더라도 직원이 승인된 유지 관리 절차 중에 격리된 위치를 식별하는 데 도움이 됩니다.
자동 잠금 장치는 의도한 기계적 위치를 유지하는 데 도움이 되며 우발적인 작동 위험을 줄여줍니다. 그 효과는 올바른 조정, 설치 및 정기 검사에 따라 달라집니다.
절연 부품은 시스템의 정격 전압 및 설치 장소의 환경 조건과 관련된 전기적 스트레스를 견뎌야 합니다. 오염, 습기, 온도 변화 및 낙뢰 관련 과전압 고려 사항이 모두 장비 선택에 포함되어야 합니다.
절연된 작동 후크는 적절한 설치를 위한 간단한 작동 방법을 제공할 수 있습니다. 실제 작동 배열, 필요한 간격 및 허용된 절차는 장비 문서 및 해당 전기 안전 표준에 따라 확인되어야 합니다.
12KV 실외 차단 스위치는 적절한 정격 중전압 회로에 절연 지점이 필요한 모든 곳에서 사용됩니다. 적합성은 전기 시스템 설계, 설치 환경, 운영 절차 및 해당 유틸리티 요구 사항에 따라 달라집니다.
오버헤드 배전망에서 분리 스위치는 검사, 유지 관리 또는 계획된 장비 교체를 위해 선택된 라인 섹션을 격리할 수 있습니다. 올바른 배치는 유지 관리 팀이 전체 네트워크에 불필요하게 영향을 주지 않고 지정된 섹션에서 작업하는 데 도움이 됩니다.
변전소는 분리 스위치를 사용하여 선택한 회로 및 장비 주위에 절연 지점을 설정합니다. 엔지니어는 회로 차단기, 모선, 변압기, 해당하는 경우 접지 스위치 및 변전소의 작동 순서를 사용하여 장치를 조정해야 합니다.
공장, 처리 시설 및 기타 산업 현장에서는 중전압 배전망을 사용하여 변압기 및 다운스트림 전기 장비에 공급할 수 있습니다. 올바르게 선택된 분리 스위치는 적절한 격리 지점을 제공하여 계획된 유지 관리를 지원할 수 있습니다.
전력 유틸리티에는 확립된 스위칭 절차 및 유지 관리 방식에 맞는 장비가 필요합니다. 선택은 유틸리티의 기술 사양, 환경 조건, 검사 요구 사항 및 승인된 장비 표준을 고려해야 합니다.
중단 및 보호 기능이 모두 필요한 프로젝트의 경우 엔지니어는 차단 스위치가 모든 스위칭 임무를 수행할 수 있다고 가정하기보다는 적절한 회로 차단기 또는 부하 스위치를 평가해야 합니다.
기술 사양에 따라 분리 스위치가 의도한 네트워크에 적합한지 여부가 결정됩니다. Anqiang Power의 GW9-12 시리즈 제품 정보에는 12KV급 실외 차단 스위치로 식별되어 있습니다. 자세한 등급 일정은 주문하기 전에 제조업체의 현재 기술 문서를 참조하여 확인해야 합니다.
| 매개변수 | 구매자가 확인해야 할 사항 | 중요한 이유 |
|---|---|---|
| 모델 | GW9-12 또는 지정된 프로젝트 모델 | 의도한 장비 구성을 확인합니다. |
| 정격전압 | 시스템 전압 및 장비 등급과의 호환성 | 적절한 전기 절연 및 적용 적합성을 보장하는 데 도움이 됩니다. |
| 정격전류 | 프로젝트에 필요한 연속 전류 정격 | 의도한 정상 작동 조건에 대한 적합성을 결정합니다. |
| 상용주파 내전압 | 제조업체가 선언한 절연 등급 | 상용 주파수 테스트 조건에서 지정된 절연 성능을 나타냅니다. |
| 번개 전류 내전압 | 지정된 충격 절연 수준 | 절연 조정 및 과도 과전압 요구 사항 평가를 지원합니다. |
| 단시간 내전류 | 지정된 전류 크기 및 지속 시간 | 닫혀 있는 동안 결함 전류 효과를 견딜 수 있는 장치의 능력을 평가하는 데 도움이 됩니다. |
| 기계적 내구성 | 선언된 작동 주기 수 | 지정된 테스트 조건에서 기계적 내구성에 대한 참조를 제공합니다. |
| 작동 메커니즘 | 수동 후크 작동 또는 기타 승인된 장치 | 운영 요구 사항 및 현장 절차와의 호환성을 결정합니다. |
| 환경 적합성 | 고도, 오염, 온도, 바람 및 설치 조건 | 장비가 실제 현장에 적합한지 확인하는 데 도움이 됩니다. |
중요한:위 표는 조달 체크리스트이며, 검증된 제품 등급표를 대체하지 않습니다. 구매자는 정확한 정격 전류 옵션, 절연 수준, 단시간 내구 등급, 치수 및 견적되는 특정 구성에 적용 가능한 표준을 요청해야 합니다.
올바른 12KV 실외 단로 스위치를 선택하려면 전압 지정을 일치시키는 것 이상이 필요합니다. 엔지니어와 조달 팀은 사양을 확정하기 전에 전체 전기 및 기계 요구 사항을 평가해야 합니다.
공칭 네트워크 전압, 최대 시스템 전압, 필요한 연속 전류 및 절연 조정 요구 사항을 확인하십시오. 이러한 값은 프로젝트의 단선 다이어그램 및 기술 사양과 일치해야 합니다.
예상되는 단락 전류와 필요한 단시간 내성 성능을 결정합니다. 차단 스위치는 보호 장비에 의해 고장 전류가 제거되는 동안 닫힌 상태를 유지해야 하므로 내전압 등급이 설치에 적합해야 합니다.
고도, 주변 온도, 습도, 공기 중 오염 물질, 해안 염분 노출 및 기계적 부하를 고려하십시오. 실외 설치에는 현장 조건을 충족하기 위한 특정 절연, 부식 방지 또는 장착 배열이 필요할 수 있습니다.
프로젝트에 수동 작동 스위치, 대체 작동 장치 또는 조립의 일부로 접지 스위치가 필요한지 여부를 설정합니다. 접지 요구 사항은 모든 표준 구성에 포함된다고 가정하기보다는 전체 시스템 설계에서 다루어야 합니다.
해당하는 경우 제품 데이터시트, 치수 도면, 설치 지침, 루틴 및 형식 테스트 문서, 관련 표준 세부정보를 요청하세요. 제공된 구성이 지역 유틸리티 또는 프로젝트 기관의 요구 사항을 충족하는지 확인하십시오.
신뢰할 수 있는 조달에는 제조 일관성, 기술 커뮤니케이션, 예비 부품 가용성 및 판매 후 지원 확인도 포함됩니다. Anqiang Power는 다양한 차단 스위치를 제공하고 다양한 전기 애플리케이션에 대한 제품 선택 지침을 제공합니다. 구매자는 분리 스위치 제품군을 통해 프로젝트 요구 사항을 논의할 수 있습니다.
올바른 설치와 정기 검사는 실외 차단 스위치의 작동 신뢰성을 유지하는 데 도움이 됩니다. 유지보수 간격은 제조업체의 지침, 현장 조건, 작동 빈도 및 담당 유틸리티 또는 시설 운영자의 요구 사항을 따라야 합니다.
모든 설치 및 유지 관리 작업은 승인된 안전 절차에 따라 자격을 갖춘 직원이 수행해야 합니다. 회로는 필요에 따라 절연, 전압 테스트, 접지 및 잠금 조치를 적용하여 검증된 안전 조건에 배치되어야 합니다. 장비가 해당 임무에 맞게 특별히 설계되고 정격이 지정되지 않은 한 부하 전류를 차단하기 위해 기존 차단 스위치를 작동하지 마십시오.
주요 기능은 무부하 조건에서 적합한 중전압 회로를 분리하고 눈에 보이는 접촉 간격을 제공하는 것입니다. 이는 적절한 스위칭, 검증 및 접지 절차와 함께 사용될 때 유지 관리 및 검사를 지원합니다.
기존의 차단 스위치는 정상 부하 전류나 단락 전류를 차단하도록 설계되지 않았습니다. 차단 스위치가 작동되기 전에 올바른 등급의 회로 차단기 또는 기타 적절한 스위칭 장치가 필요한 차단 임무를 수행해야 합니다.
안치앙 파워의 GW9-12는 적합한 12KV급 배전 응용 제품을 위한 실외 단극 고전압 차단 스위치입니다. 승인된 설치 설계에 따라 3상 라인 시스템의 개별 위상 작동에 사용할 수 있습니다.
주요 매개변수에는 정격 전압, 정격 전류, 상용 주파수 내전압, 낙뢰 충격 내전압, 단시간 내전류, 기계적 내구성, 작동 메커니즘 및 환경 적합성이 포함됩니다. 정확한 값은 선택한 모델의 데이터시트에서 확인되어야 합니다.
검사 빈도는 제조업체의 유지 관리 지침, 현장 환경, 스위칭 빈도 및 유틸리티 요구 사항에 따라 다릅니다. 정기적인 점검은 절연, 전도성 접점, 기계적 연결, 장착 하드웨어 및 과열 또는 부식의 증거를 포함해야 합니다.
시스템 전압, 요구 정격 전류, 설치 환경, 절연 요구 사항, 단락 내량 요구 사항, 작동 방법, 접지 구성, 적용 표준 및 프로젝트 수량을 제공합니다. 도면이나 장비 사양은 공급업체가 적합한 구성을 추천하는 데 도움이 될 수 있습니다.
12KV 실외 단로 스위치는 중전압 배전망에서 중요한 절연 구성 요소입니다. 그 가치는 유지 관리를 위한 적절한 격리 지점을 제공하고, 명확한 스위칭 절차를 지원하고, 더 넓은 보호 및 접지 시스템과 통합하는 데 있습니다. 올바른 모델을 선택하려면 전기 등급, 절연 성능, 기계 설계, 현장 조건 및 적용 가능한 표준을 주의 깊게 검토해야 합니다. 올바른 설치, 적격한 작동 및 정기 검사는 신뢰할 수 있는 서비스를 위해 똑같이 중요합니다.
유틸리티, 변전소 또는 산업 배전 프로젝트를 위한 12KV 실외 단로 스위치를 소싱하는 경우 Anqiang Power는 애플리케이션 요구 사항을 검토하고 적합한 제품 구성을 식별하는 데 도움을 줄 수 있습니다. 귀하의 기술 사양, 작동 조건 및 수량 요구 사항을 당사 팀과 공유하십시오.문의하기오늘 제품 선택에 대해 논의하고, 자세한 기술 문서를 요청하고, 귀하의 프로젝트에 맞는 견적을 받으시기 바랍니다.
