오일 침지형 복합 계기용 변압기

Model:JLS-35, 10, 6,3
Anqiang Power는 오일 침수형 복합 계기용 변압기 제조업체입니다. 이 변압기는 정격 주파수가 50Hz 또는 60Hz이고 정격 전압이 3KV, 6KV, 10KV 및 35KV인 3상 AC 전원 시스템에 적합합니다. 이 제품은 높은 정확도, 가벼운 무게, 쉬운 설치 및 도난 방지 기능을 갖추고 있습니다.

오일 침지형 고전압 계량 상자라고도 알려진 이 오일 침지형 복합 계기용 변압기는 Anqiang Electric이 독립적으로 개발했으며 실내 및 실외 사용에 모두 적합합니다. 3상 3선식 계량함은 2개의 단상 전압 및 변류기로 구성되는 반면, 3상 4선식 계량함은 3개의 단상 전압 및 변류기로 구성됩니다.  이는 패널에 장착된 도자기 부싱을 사용하는 기본 및 보조 터미널과 함께 상자 인클로저에 설치됩니다. 계량을 위해 외부 표면에 전기 계량기가 설치됩니다.

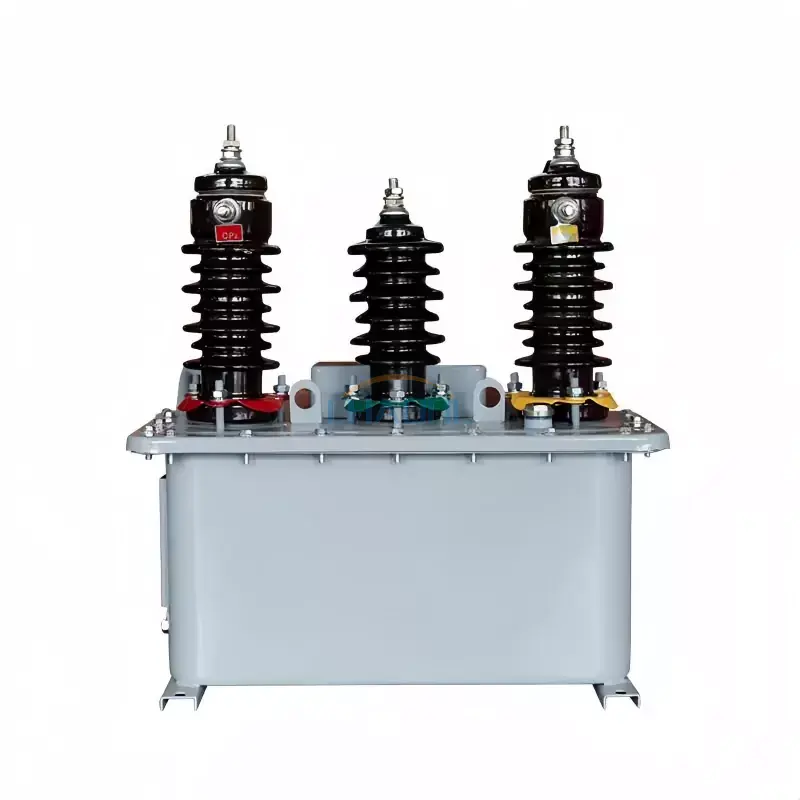

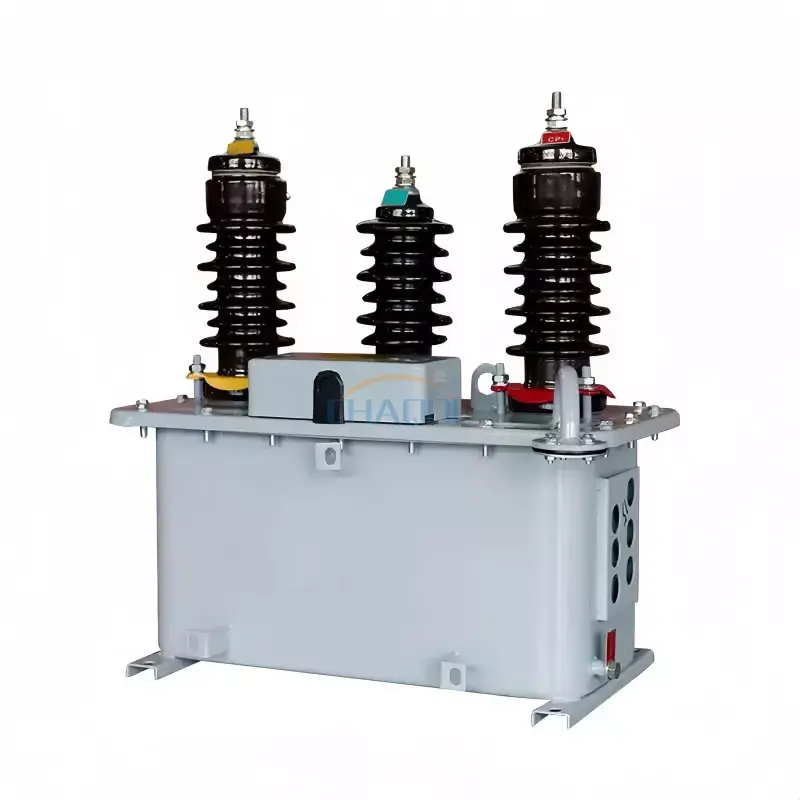

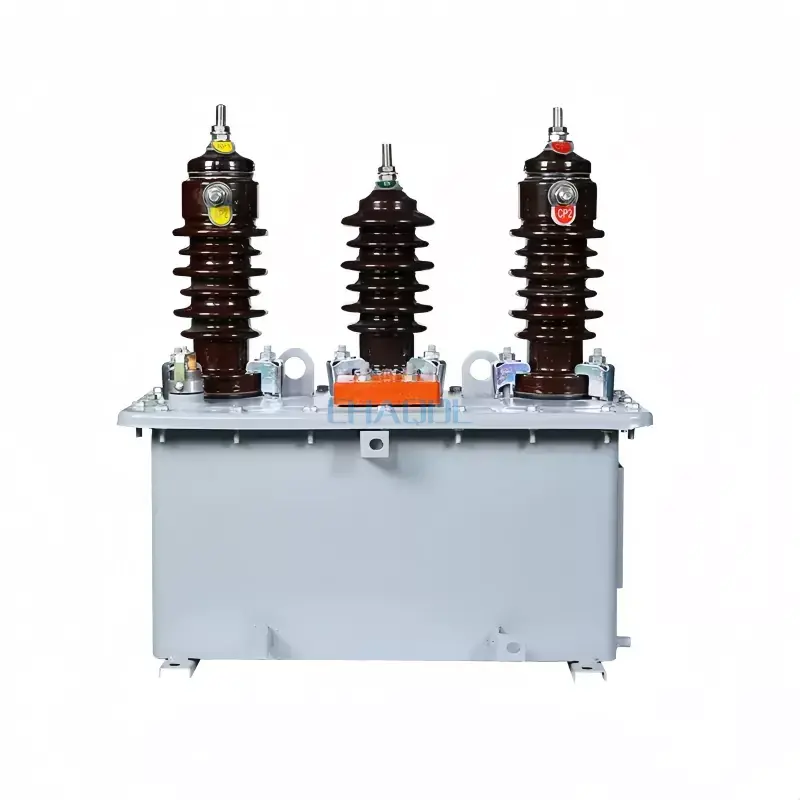

제품 이미지 표시

Oil Immersed Combined Instrument Transformer

제품명

오일 침지형 복합 계기용 변압기

제품 모델

JLS-10

정확도 수준

0.5/0.2등급

정격전압

6/10/35KV

정격 주파수

50Hz

정격 기하학적 비율

전압 비율: 6000/100

기술 사양

JLS-35, 10, 6 및 3 침지형 복합 계기용 변압기의 전압 섹션의 기술 매개변수

제품 모델

JLS-35

JLS-10

JLS-6

JLS-3

정격 1차 전압

35KV

10KV

6KV

3KV

최대 전압

40.5KV

11.5KV

6.9KV

3.5KV

정격 2차 전압

100KV

최대 용량

1000VA

460VA

320VA

320VA

일회성 상용주파 내전압 시험

80

38

32

25

정격 절연 수준

200년 41월 95일

75년 12월 42일

7.2/32/60

3.6/25/40

JLS-35, 10, 6 및 3 침지형 복합 계기용 변압기 현재 섹션의 기술 매개변수

정격 1차 전류

정격 2차 전류

FS 배수

1s 열 안정성 전류 승수

정격 동적 안정성 전류 배수

단일 변수 비율

0.5、1.2、5.5、7.5、10、15、20、25、30、40、50、60、75、100、120、150、200、250、300、400、600、800

5A

10

70

120

이중 비율

2.5-5.5-10、7。5-15、10-20、15-30、20-40、25-50、30-60、50-75、100-20、150-300、250-500

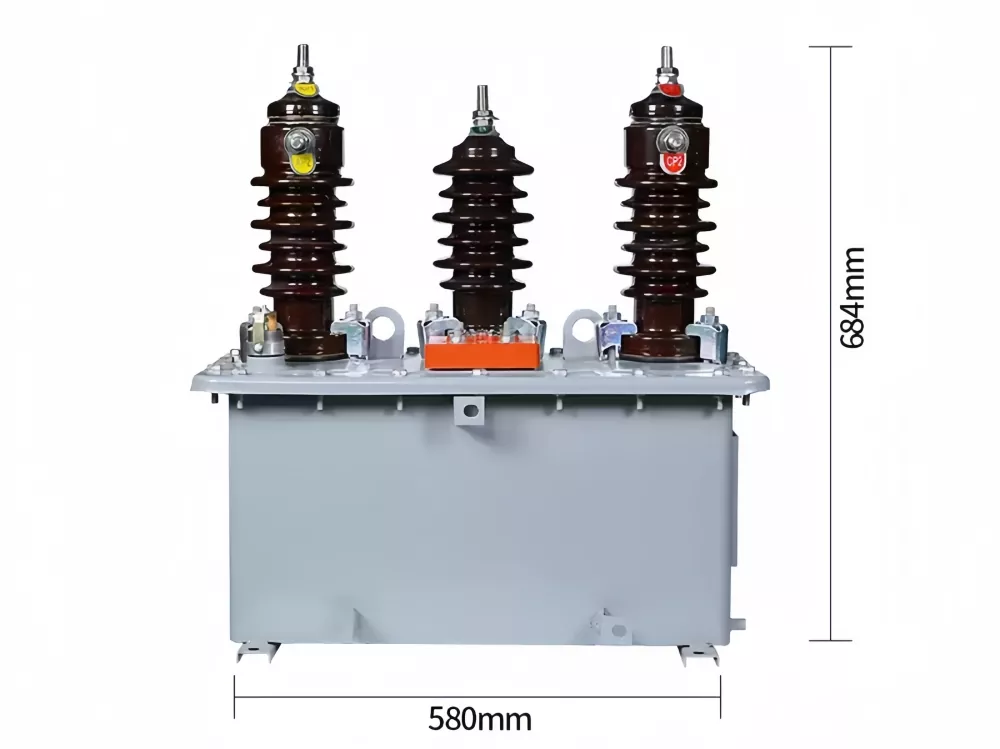

제품 치수 다이어그램

Oil Immersed Combined Instrument Transformer
