회로 차단기와 차단 스위치의 차이점

회로 차단기단로기는 둘 다 회로를 차단할 수 있습니다. 극 수에 따라 단상 또는 3상 회로에서 작동할 수 있습니다. 회로 차단기의 기능은 회로와 장비를 보호하는 것입니다. 일반적으로 자동 트리핑 기능이 있으며 부하로 작동할 수 있습니다. 단로기는 회로를 차단하는 데에만 사용됩니다. 일반적으로 회로를 자동으로 차단하지 않으며 부하로 작동할 수 없습니다. 이 기사에서는 차단기와 단로기의 기능과 분류를 결합하여 이들 간의 차이점을 자세히 소개합니다.

저전압 회로 차단기

1. 차단기의 기능

과부하 보호: 회로의 전류가 일정 시간 동안 정격 전류를 초과하면 회로 차단기가 자동으로 회로를 차단합니다. 예를 들어, 콘센트에 고전력 전기제품이 너무 많이 연결되어 전류가 과부하되면 회로 차단기가 작동하여 과열로 인한 회로 손상을 방지하고 심지어 화재를 방지합니다.

2. 단락 보호: 회로에 단락이 발생하여 전류가 갑자기 극도로 높아지면 회로 차단기가 회로를 신속하게 차단할 수 있습니다. 이는 단락으로 인해 발생하는 큰 전류가 전선, 전기 장비 등에 치명적인 손상을 일으키는 것을 방지합니다.

3. 저전압 보호(일부 회로 차단기에서 사용 가능): 그리드 전압이 정상 작동 전압보다 어느 정도 떨어지면 회로 차단기가 자동으로 회로를 차단하여 저전압으로 인해 전기 장비가 손상되지 않도록 보호할 수 있습니다. 그리드 전압이 정상으로 돌아온 후 일부 회로 차단기는 다시 전원을 공급받기 전에 수동으로 재설정해야 하는 반면 다른 회로 차단기는 자동으로 다시 닫힐 수 있습니다.

저전압 회로 차단기

II. 회로 차단기 기능

절연 전원 공급 장치: 절연 스위치의 주요 기능은 유지 관리가 필요한 전기 장비를 실제 전원 공급 장치로부터 안정적으로 분리하여 유지 관리 인력의 안전을 보장하는 것입니다. 예를 들어, 변전소의 특정 라인의 전기 장비에 대한 유지 관리를 수행할 때 절연 스위치를 작동하면 장비와 전원 공급 장치 사이에 명확한 차단점이 형성되어 갑작스러운 전원 공급으로 인해 유지 관리 담당자가 피해를 입는 것을 방지할 수 있습니다.

2. 스위칭 작업: 이중 버스바 또는 기타 배선 시스템에서 절연 스위치는 회로의 연결 모드를 변경하는 데 사용되며 장비 또는 라인을 한 버스바 세트에서 다른 버스바 세트로 전환하여 전원 시스템 작동 모드의 유연한 조정을 보장합니다. 그러나 개폐 동작 중에는 차단기 등의 장치와 함께 절연 스위치를 사용하는 경우가 많다.

3. 소전류 회로 작동: 절연 스위치는 결함이 없는 전압 변압기 및 피뢰기, 모선, 모선에 직접 연결된 장비의 용량성 전류 및 변압기 중성점의 접지 나이프 스위치 등 모두 소전류 회로를 개폐할 수 있습니다.

전기 저전압 회로 차단기

III. 트리핑 방식에 따라 분류되는 차단기

열 회로 차단기: 주로 가열되면 바이메탈 스트립이 구부러지는 원리를 활용합니다. 전류가 과부하되면 바이메탈 스트립이 전류에 의해 발생하는 열로 인해 구부러지고 트리핑 메커니즘이 작동하여 회로가 차단됩니다. 이 회로 차단기의 작동 시간은 과부하 전류의 크기와 관련됩니다. 과부하 전류가 클수록 동작 시간은 짧아집니다.

2. 전자기 회로 차단기: 전자기 유도 원리를 기반으로 합니다. 회로에 단락이 발생하면 갑자기 큰 전류가 발생하여 강력한 전자기력이 발생하고 트립 메커니즘이 작동하여 회로를 신속하게 차단합니다. 이는 단락 전류에 매우 민감합니다.

3. 전자회로 차단기: 전자 부품을 통해 전류 크기와 변화를 감지합니다. 과부하 및 단락과 같은 보호 기능을 보다 정확하게 구현할 수 있으며 일부 전자 회로 차단기는 원격 제어 및 통신 기능도 갖추고 있어 상대적으로 진보된 유형의 회로 차단기입니다.

저전압 차단 스위치

IV. 설치 위치에 따른 차단 스위치 분류

실내 차단 스위치: 일반적으로 배전실이나 건물 내 기타 구역에 설치되며 실내 전기 장비의 작동을 차단하는 데 사용됩니다. 실내 환경 조건이 상대적으로 안정적이기 때문에 구조가 비교적 컴팩트하고 부피도 작습니다.

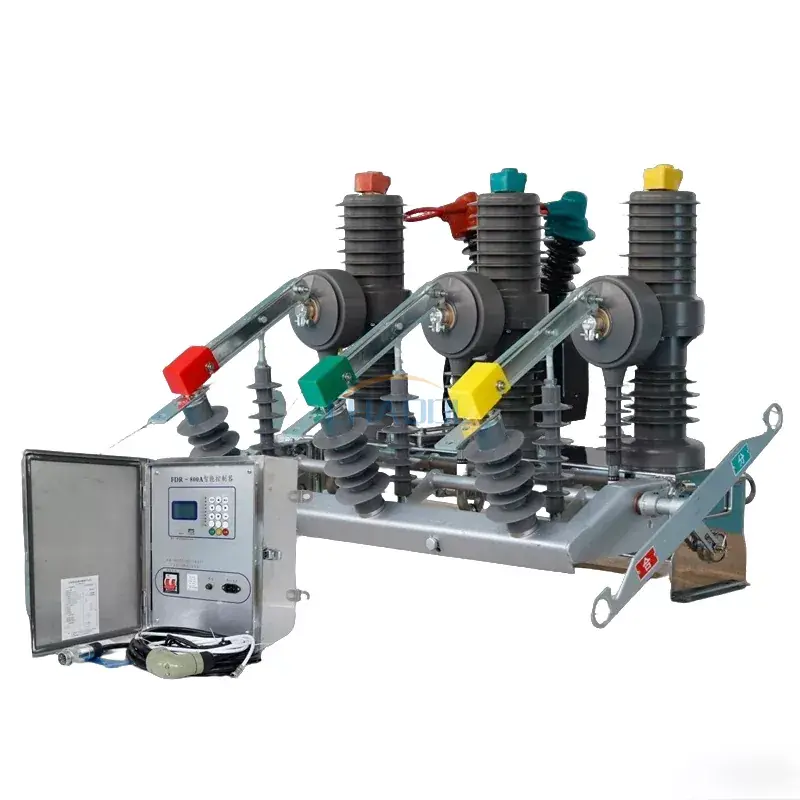

2. 실외 차단 스위치: 실외 변전소, 송전선 및 기타 위치에 설치되며 다양하고 복잡한 기상 조건을 견딜 수 있어야 합니다. 구조가 상대적으로 견고하고 방수, 방풍, 내식성이 우수합니다.

고전압 차단 스위치

V. 작동 메커니즘에 따른 차단 스위치의 분류

수동 차단 스위치: 개폐를 수행하려면 핸들을 통한 수동 조작이 필요합니다. 작업은 간단하고 직접적이며 비용이 저렴합니다. 일반적으로 전압 레벨이 낮고 작동 빈도가 낮은 상황에서 사용됩니다.

2. 전기 차단 스위치: 개폐 동작은 전기 작동 메커니즘을 통해 이루어집니다. 이러한 유형의 절연 스위치를 사용하면 원격 제어가 가능해 대규모 변전소 및 기타 시설에서 중앙 집중식 제어 및 자동화된 운영이 가능해집니다. 그러나 상대적으로 비용이 높고 구조가 더 복잡합니다.
